Trục gá côn Morse Series SK Shank - Selux (MORES TAPER HOLDER)

Mô tả sản phẩm trục gá côn Morse Series SK Shank

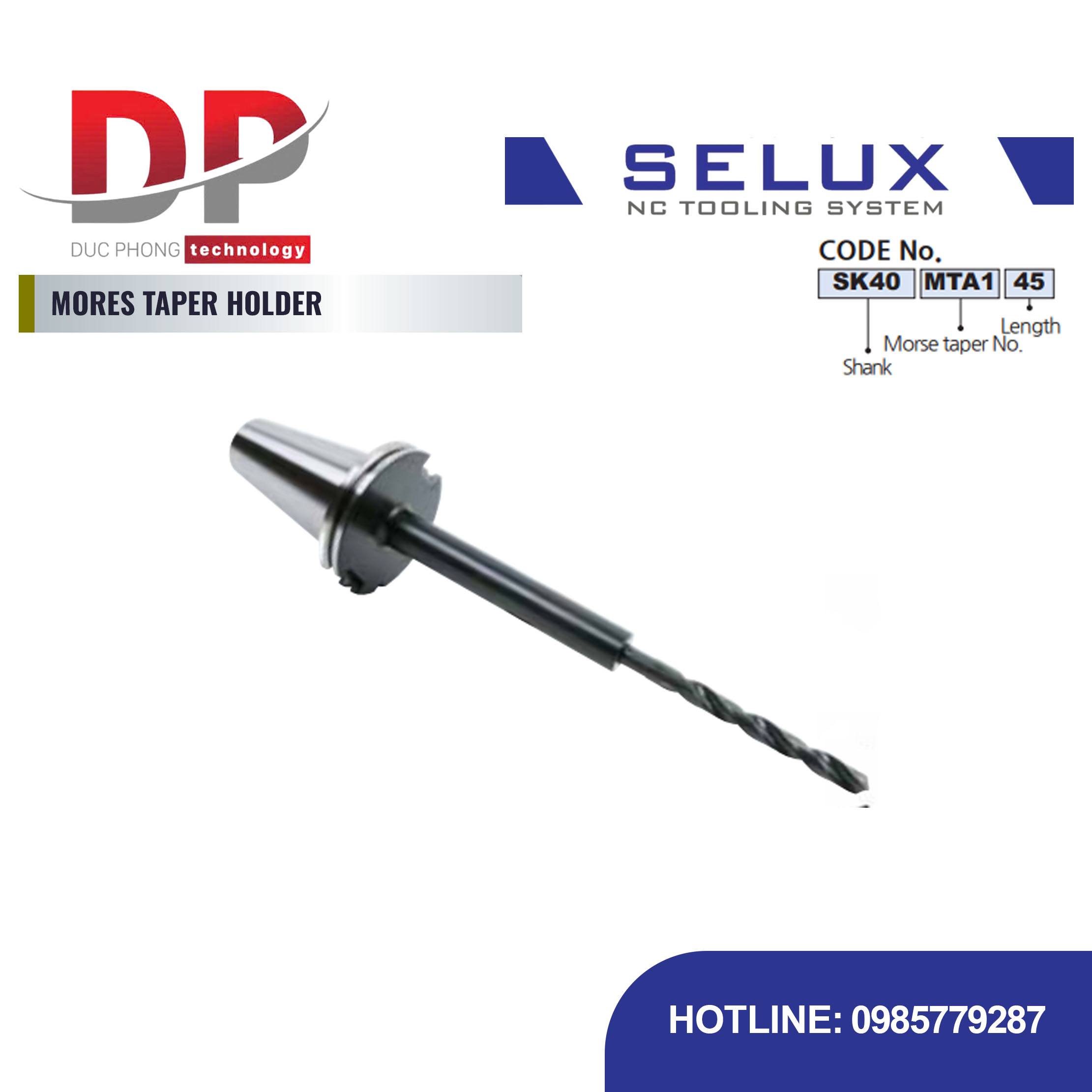

Trục gá côn Morse Series SK Shank - Selux (MORES TAPER HOLDER) là một cán gá chuyên dụng để lắp các dụng cụ có chuôi côn Morse lên máy $\text{CNC}$ sử dụng giao diện trục chính $\text{SK Shank}$.

Đặc điểm nổi bật

• Chức năng: Holder này được thiết kế để giữ các dụng cụ cắt có chuôi côn Morse có ngạnh.
• Cơ chế kẹp: Dụng cụ được giữ chặt bằng ma sát côn giữa chuôi dao cụ và lỗ côn bên trong cán gá.
• Độ cứng vững: Cán gá đảm bảo tỷ lệ tiếp xúc côn trên $80\%$ trở lên, giúp truyền lực tốt và giảm thiểu rung động trong quá trình gia công.
• Ứng dụng: Thích hợp để gá các dụng cụ có chuôi $\text{MT}$ như mũi khoan, dao doa, và các dụng cụ $\text{MT}$ khác.

Thông số

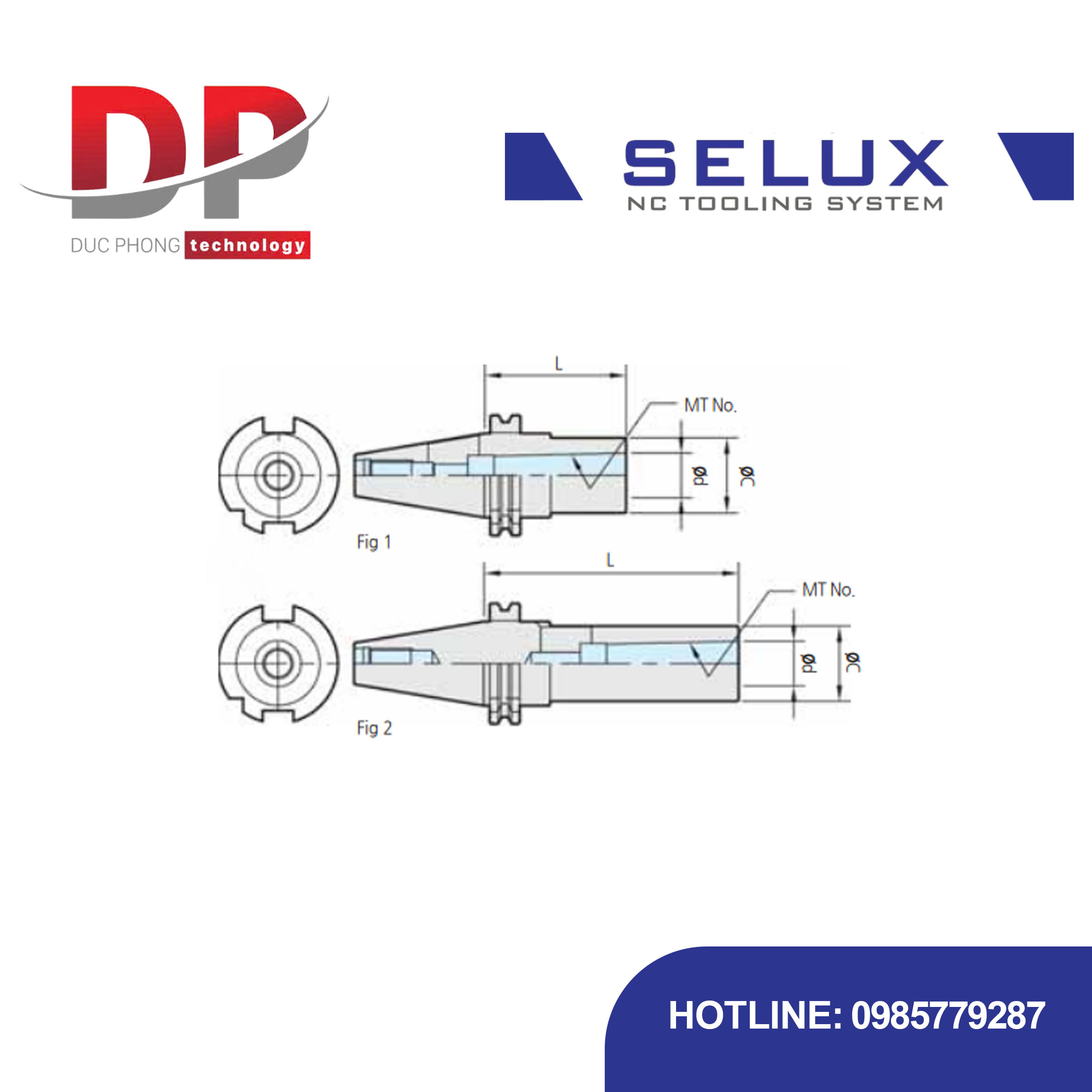

Code No.	Ød	MT No.	L	ØC	Fig	Weight (kg)
SK40-MTA1-45	12.065	1	45	25	1	1.1
SK40-MTA1-120	12.065	1	120	25	2	1.3
SK40-MTA2-60	17.780	2	60	32	1	1.1
SK40-MTA2-120	17.780	2	120	32	2	1.4
SK40-MTA3-75	23.825	3	75	40	1	1.2
SK40-MTA3-135	23.825	3	135	40	2	1.7
SK40-MTA4-95	31.267	4	95	50	1	1.4
SK40-MTA4-165	31.267	4	165	50	2	2.4
SK50-MTA1-45	12.065	1	45	25	1	3.9
SK50-MTA1-120	12.065	1	120	25	2	4.3
SK50-MTA2-45	17.780	2	45	32	1	3.9
SK50-MTA2-135	17.780	2	135	32	2	4.3
SK50-MTA2-180	17.780	2	180	32	2	4.6
SK50-MTA3-45	23.825	3	45	40	1	3.8
SK50-MTA3-150	23.825	3	150	40	2	4.6
SK50-MTA3-180	23.825	3	180	40	2	4.9
SK50-MTA4-75	31.267	4	75	50	1	3.9
SK50-MTA4-180	31.267	4	180	50	2	5.4
SK50-MTA5-105	44.399	5	105	65	1	4.5
SK50-MTA5-210	44.399	5	210	65	2	7.2

Drill Dia and Shank

Shank	MT1	MT2	MT3	MT4	MT5
Drill dia Min	3.0	14.5	23.5	32.0	51.0
Drill dia Max	14.0	23.0	31.5	50.0	76.0
