Trục gá dao phay chuyên dụng Series BT Shank - Selux (PRO MILL ARBOR)

Mô tả sản phẩm trục gá dao phay chuyên dụng Series BT Shank

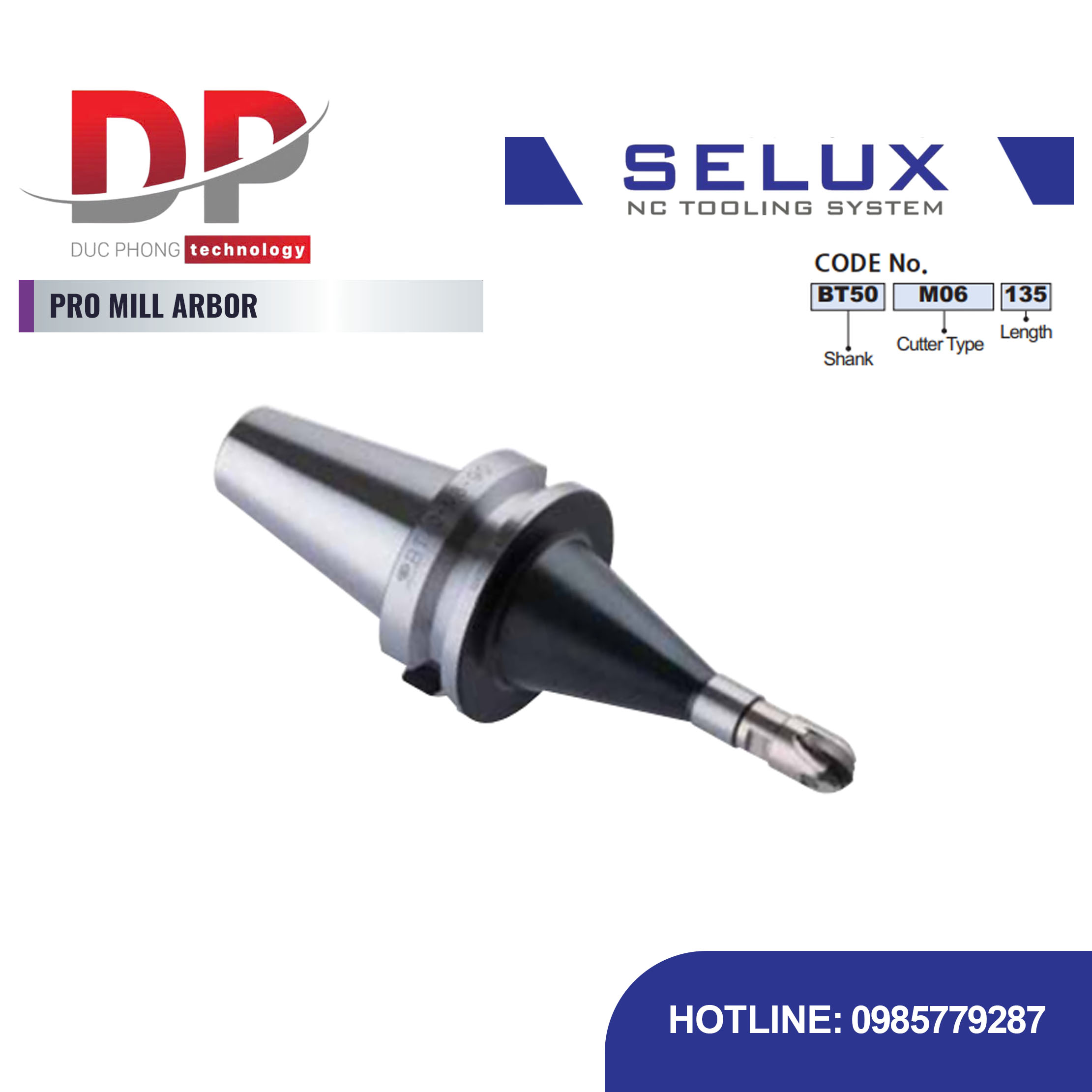

Trục gá dao phay chuyên dụng Series BT Shank - Selux (PRO MILL ARBOR) là một loại trục gá chuyên dụng, sử dụng chuôi BT Shank, được thiết kế để giữ các dụng cụ cắt có lỗ tâm hoặc sử dụng trong hệ thống mô-đun. Trục gá này được tối ưu hóa để mang lại độ cứng vững và độ chính xác cao cho các hoạt động phay.

Đặc điểm nổi bật

• Hệ thống Mô-đun: Trục gá này được thiết kế để hỗ trợ hệ thống mô-đun, cho phép giảm chi phí bằng cách chỉ thay thế đầu cắt khi cần.
• Độ Chính xác: Đảm bảo độ chính xác xuất sắc.
• Chống Rung: Hiệu ứng giảm rung động nhờ vào tiếp xúc mặt đôi, tính năng này rất quan trọng để cải thiện chất lượng bề mặt và kéo dài tuổi thọ dụng cụ.
• Đa dụng: Cho phép thực hiện nhiều hoạt động khác nhau bằng cách thay đổi đầu cắt.
• Mã Ký hiệu: Mã sản phẩm chỉ rõ kích thước chuôi ($\text{BT50}$), loại trục gá ($\text{M06}$ - chỉ loại đầu cắt), và chiều dài ($\text{135}$).

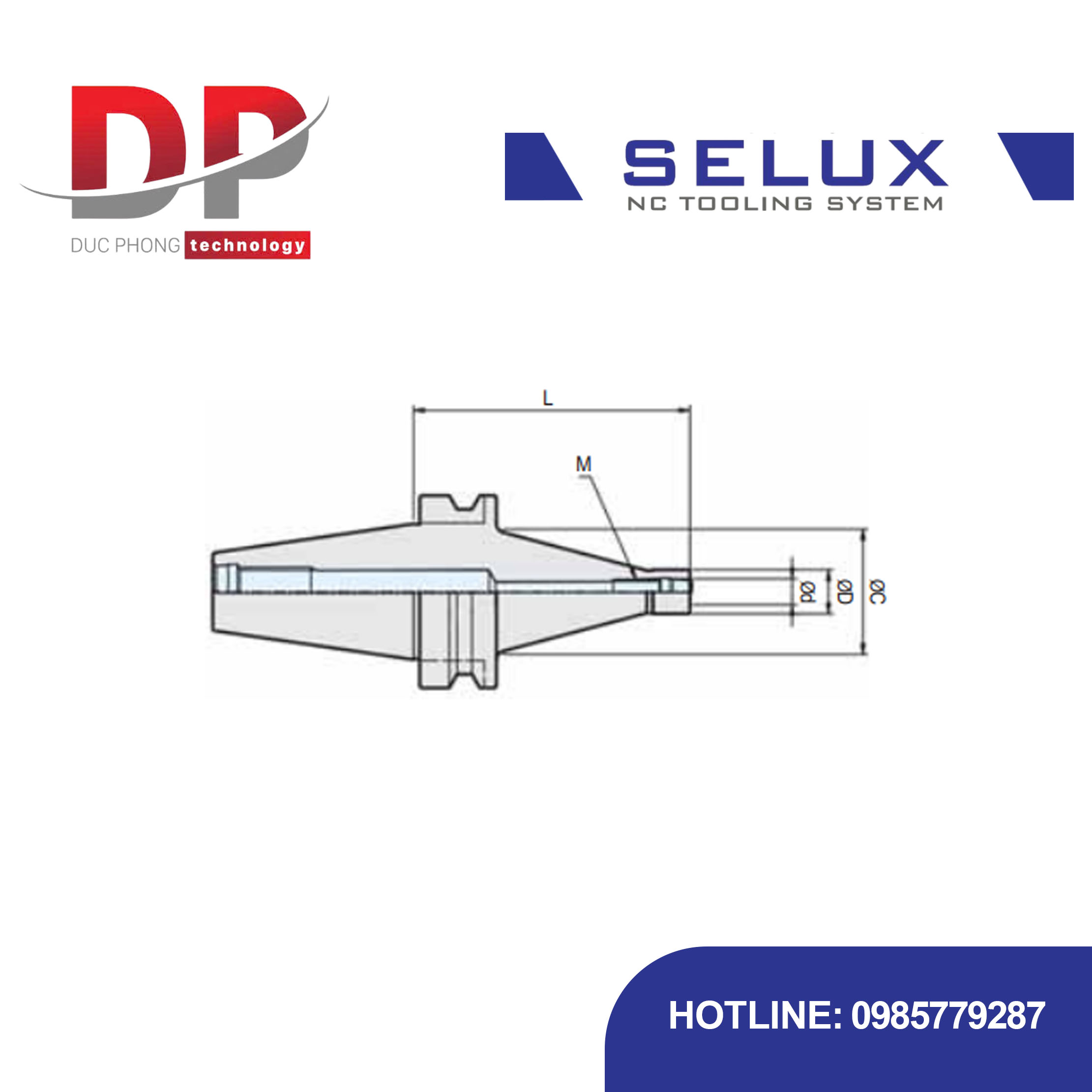

Thông số

Code No.	ød	L	øD	øC	M	Weight (kg)
BT40-M06-90	6.5	90	10	40	M6	1.2
BT40-M06-120	6.5	120	10	40	M6	1.5
BT40-M08-90	8.5	90	14.4	40	M8	1.2
BT40-M08-120	8.5	120	14.4	40	M8	1.5
BT40-M10-90	10.5	90	18	40	M10	1.2
BT40-M10-120	10.5	120	18	40	M10	1.5
BT40-M10-150	10.5	150	18	40	M10	1.9
BT40-M12-120	12.5	120	22.5	40	M12	1.5
BT40-M12-150	12.5	150	22.5	40	M12	1.9
BT50-M06-135	6.5	135	10	65	M6	4.2
BT50-M06-165	6.5	165	10	65	M6	4.9
BT50-M08-135	8.5	135	14.4	65	M8	4.2
BT50-M08-165	8.5	165	14.4	65	M8	4.9
BT50-M10-135	10.5	135	18	65	M10	4.2
BT50-M10-165	10.5	165	18	65	M10	4.9
BT50-M12-135	12.5	135	22.5	65	M12	4.2
BT50-M12-165	12.5	165	22.5	65	M12	4.9

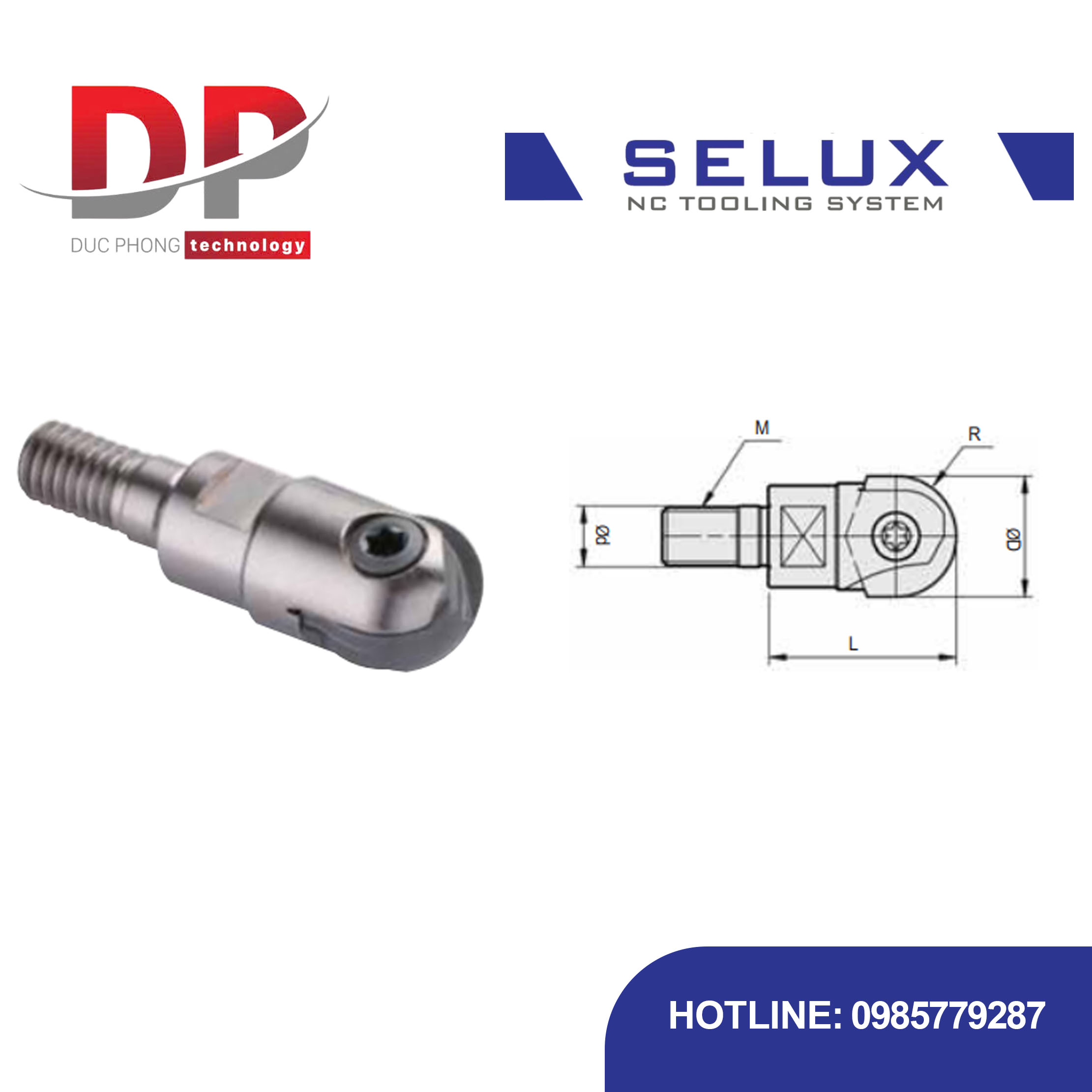

Pro Mill Cutter(Ball Type)

PRO MILL CUTTER (Ball Type) của SELUX là một đầu cắt mô-đun sử dụng insert, được thiết kế để lắp vào trục gá dao phay chuyên dụng. Đặc điểm chính của nó là hình dạng bi, tối ưu cho các hoạt động phay R-finishing.

• Tương thích Insert: Tương thích với insert của HITACHI.
• Ứng dụng Chuyên biệt: Lý tưởng cho các hoạt động phay tinh R, thường dùng trong gia công khuôn mẫu hoặc các bề mặt cong.
• Thiết kế Mô-đun: Đầu cắt này được cố định vào trục gá thông qua ren ngoài ($\text{Ø}\text{M}$ và $\text{L}$), cho phép trao đổi nhanh chóng giữa các loại đầu cắt khác nhau trên cùng một trục gá $\text{PRO MILL ARBOR}$.
• Thông số Kỹ thuật: Các thông số quan trọng bao gồm bán kính đầu cắt ($\text{R}$), đường kính cắt ($\text{Ø}\text{D}$), đường kính chuôi ren ($\text{Ø}\text{d}$), chiều dài ($\text{L}$), kích thước ren ($\text{M}$), loại insert và vít tương ứng.

Code No.	R	ØD	L	Ød	M	Insert	Screw	Wrench
R05M0630	5	10	30	6.5	M6	ZPFG100, ZCFW100	TNS-5842	TXL-10
R06M0630	6	12	30	8	M6	ZPFG120, ZCFW120	TNS-5843	TXT-20
R08M0830	8	16	30	8.5	M8	ZPFG160, ZCFW160	TNS-5844	TXT-20
R10M1035	10	20	35	10.5	M10	ZPFG200, ZCFW200	TNS-5845	TXT-25
R12M1240	12.5	25	40	12.5	M12	ZPFG250, ZCFW250	TNS-5846	TXT-30
