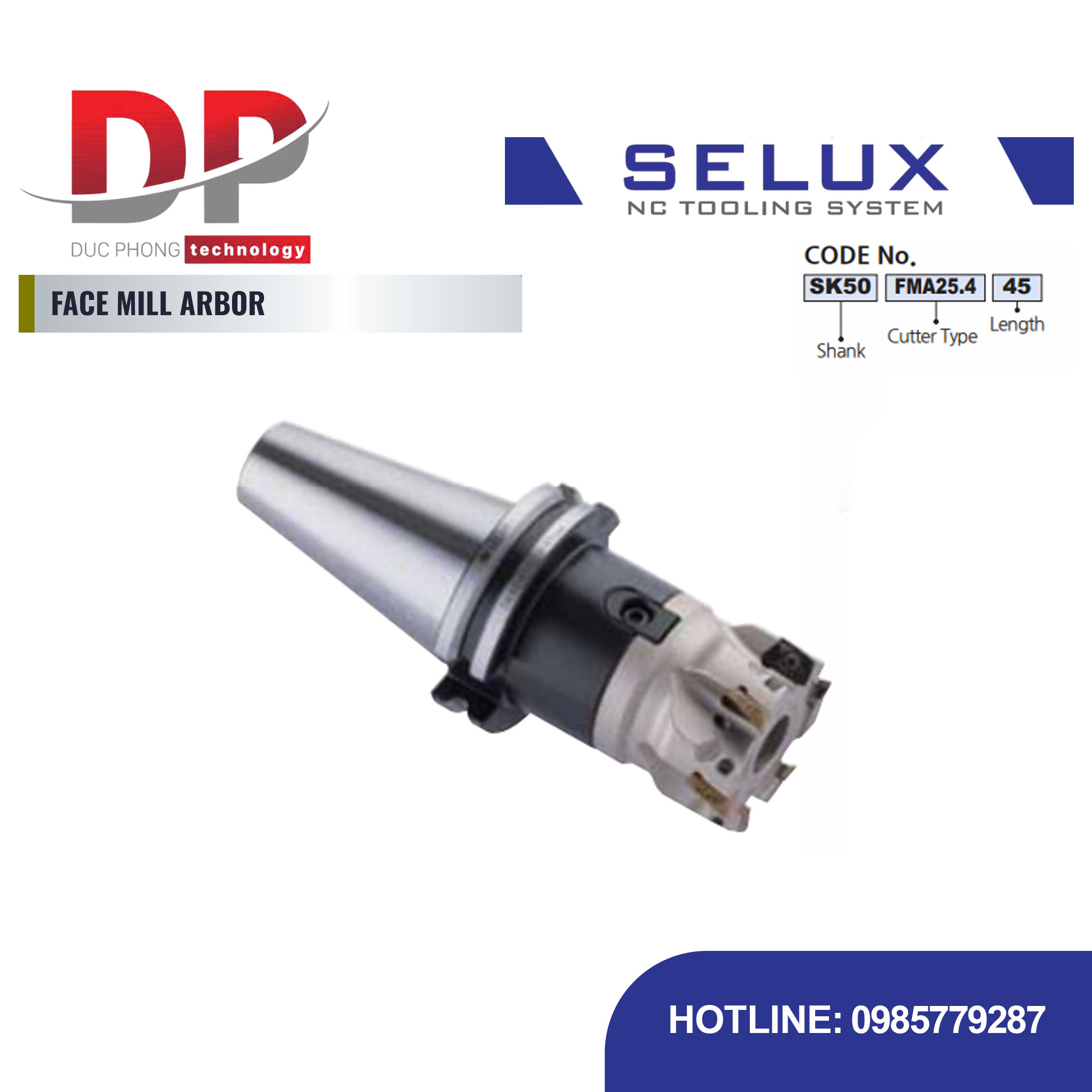

Trục gá dao phay mặt Series SK Shank - Selux (FACE MILL ARBOR)

Mô tả sản phẩm trục gá dao phay mặt Series SK Shank

Trục gá dao phay mặt Series SK Shank - Selux (FACE MILL ARBOR) là một loại trục gá chuyên dụng được thiết kế để gá đầu dao phay mặt có lỗ trục tiêu chuẩn. Sản phẩm được lắp đặt trên các máy $\text{CNC}$ sử dụng giao diện trục chính SK Shank.

Đặc điểm nổi bật

• Chức năng gá dao: Trục gá này dùng để lắp các đầu dao phay mặt tuân thủ theo tiêu chuẩn JIS B4113 face milling.
• Cơ chế cố định: Dao cắt được giữ chặt bằng bu-lông kẹp và định vị chống xoay bằng các khóa.
• Độ cứng vững: Thiết kế này đảm bảo độ cứng vững cao và khả năng truyền mô-men xoắn lớn.
• Kiểu loại FMA: Đây là loại trục gá cơ bản ($\text{FMA Type}$) để gá dao phay mặt.
• Kiểu loại FMC: Đây là loại trục gá với kích thước dao cắt khác biệt so với $\text{FMA}$.
• Loại $\text{S}$ (Extended Type): Loại $\text{S}$ được kéo dài thêm $38\text{mm}$ so với loại tiêu chuẩn.

Thông số

FMA Type

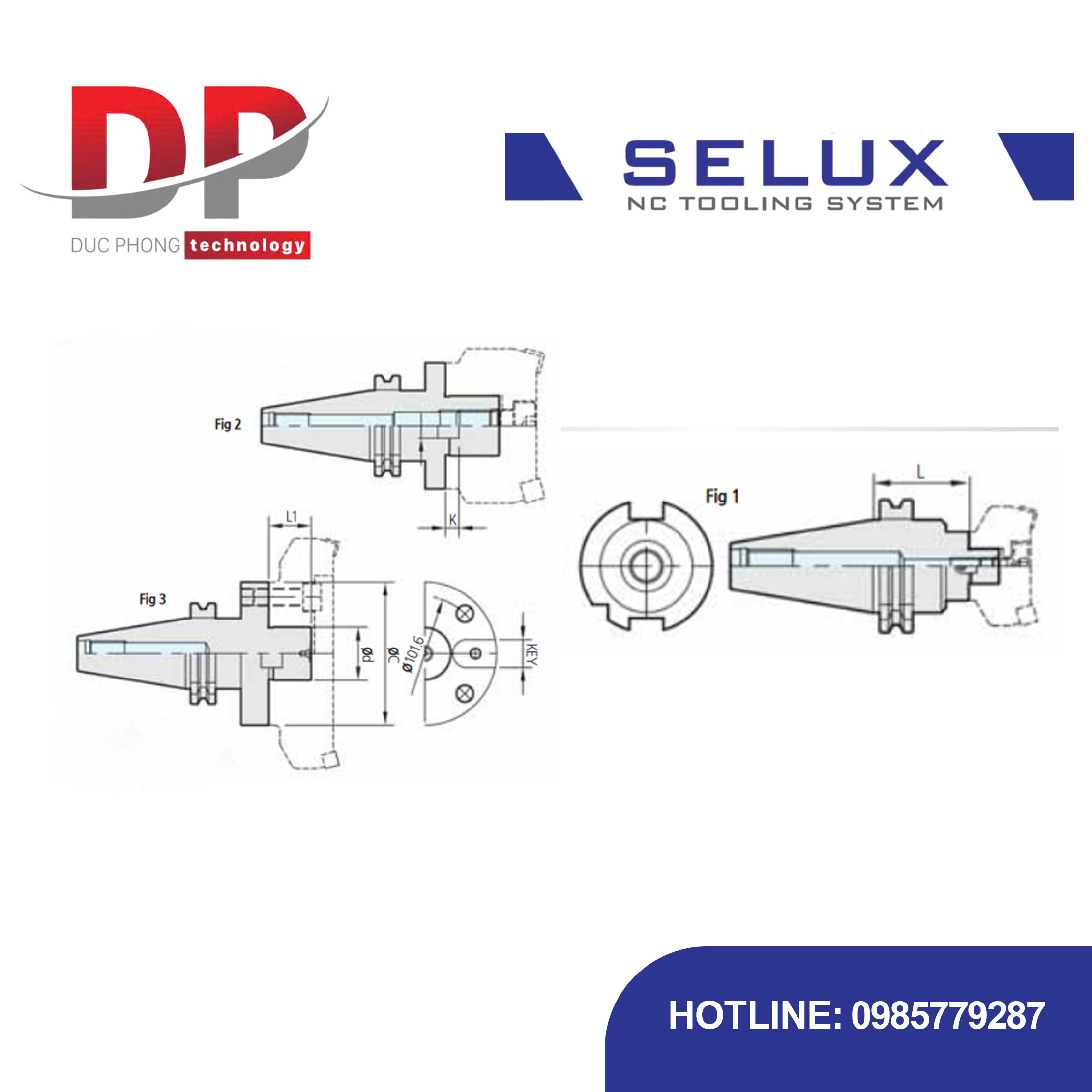

Code No.	ød (mm)	Cutter Dia (mm)	L (mm)	øC (mm)	L1 (mm)	Key	K	Fig	Weight (kg)
SK40-FMA25.4-45	25.4	80	45	50	22	K9.5-L	5	1	1.5
SK40-FMA25.4-90	25.4	80	90	50	22	K9.5-L	5	1	2.2
SK40-FMA31.75-45	31.75	100	45	60	30	K12.7-L	7	1	1.6
SK40-FMA31.75-75	31.75	100	75	60	30	K12.7-L	7	1	2.3
SK40-FMA38.1-60	38.1	125	60	80	34	K15.87-L	9	2	2.9
SK50-FMA25.4-45	25.4	80	45	50	22	K9.5-L	5	1	3.8
SK50-FMA25.4-90	25.4	80	90	50	22	K9.5-L	5	1	4.5
SK50-FMA25.4-150	25.4	80	150	50	22	K9.5-L	5	1	5.5
SK50-FMA31.75-45	31.75	100	45	60	30	K12.7-L	7	1	4.6
SK50-FMA31.75-75	31.75	100	75	60	30	K12.7-L	7	1	5.2
SK50-FMA31.75-105	31.75	100	105	60	30	K12.7-L	7	1	6.0
SK50-FMA38.1-45	38.1	125	45	80	34	K15.87-L	9	2	4.3
SK50-FMA38.1-75	38.1	125	75	80	34	K15.87-L	9	2	5.5
SK50-FMA50.8-45	50.8	160	45	100	36	K19.05-L	10	2	4.8
SK50-FMA50.8-75	50.8	160	75	100	36	K19.05-L	10	2	6.8
SK50-FMA47.625-75	47.625	200	75	128	38	K25.4-L	12.5	3	7.6

FMC Type

Code No.	ød (mm)	Cutter Dia (mm)	L (mm)	øC (mm)	L1 (mm)	Key	K	Fig	Weight (kg)
SK40-FMC22-45	22	50/63	45	45	18	K10-L	5.5	1	1.9
SK40-FMC27-50	27	63/80	50	60	20	K12-L	6	2	2.0
SK40-FMC32-60	32	100	60	85	22	K14-L	7	2	2.2
SK50-FMC22-50	22	50/63	50	45	18	K10-L	5.5	1	3.6
SK50-FMC27-60	27	63/80	60	60	20	K12-L	6	2	4.1
SK50-FMC32-60	32	100	60	85	22	K14-L	7	2	5.5
