Trong gia công cơ khí, bản vẽ chi tiết đóng vai trò quan trọng giúp các kỹ sư xác định, lập trình và hiểu rõ chính xác yêu cầu một các trực quan nhất. Do đo, việc nắm chắc cốt lõi, cấu trúc thiết kế và kỹ năng đọc bản là chìa khóa để tạo ra những sản phẩm chất lượng cao, đúng yêu cầu đề ra. Vậy thì bản vẽ chi tiết là gì? Công dụng của bản vẽ chi tiết như thế nào? Hãy cùng thiết bị cơ khí Đức Phong tìm hiểu chi tiết qua bài viết dưới đây nhé.

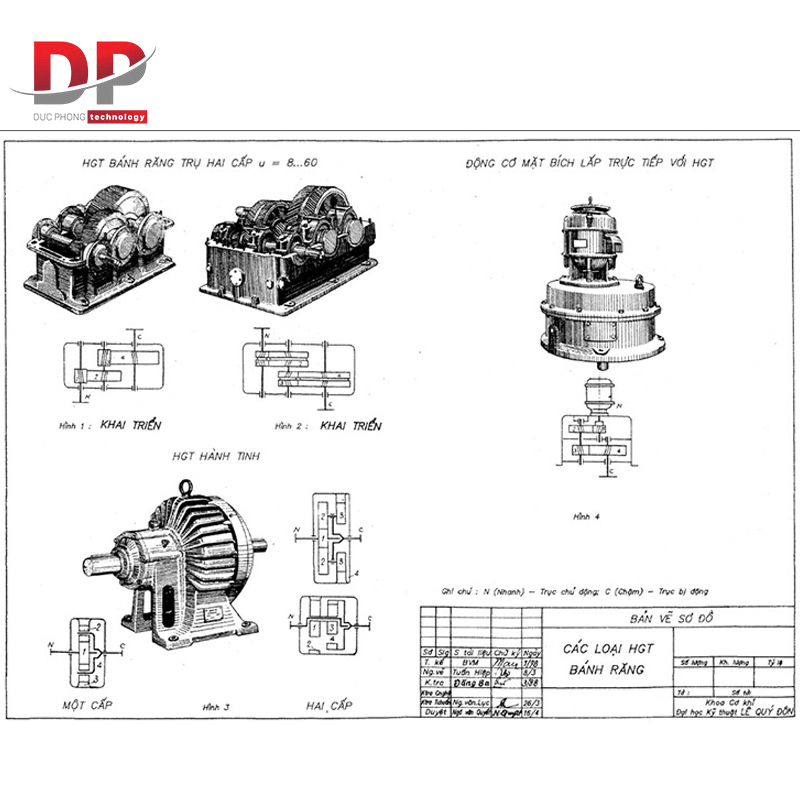

Bản vẽ chi tiết là một tài liệu kỹ thuật quan trọng dưới dạng bản cứng hoặc bản mềm, nó cung cấp đầy đủ thông tin về hình dạng, kích thước và yêu cầu kỹ thuật của sản phẩm. Trong quá trình sản xuất và gia công, bản vẽ đóng vai trò quan trọng, dẫn hướng cho thợ và kỹ sư dễ dàng thực hiện cũng như kiểm soát chất lượng.
Một bản vẽ chi tiết gồm những yêu cầu sau:
Trong bản vẽ chi tiết, các thành phần phải thủ nghiêm ngặt về các tiêu chuẩn, thông số kỹ thuật để đảm bảo độ chính xác và chất lượng sản phẩm khi gia công. Một bản vẽ cơ khí chi tiết bao gồm những thành phần sau:

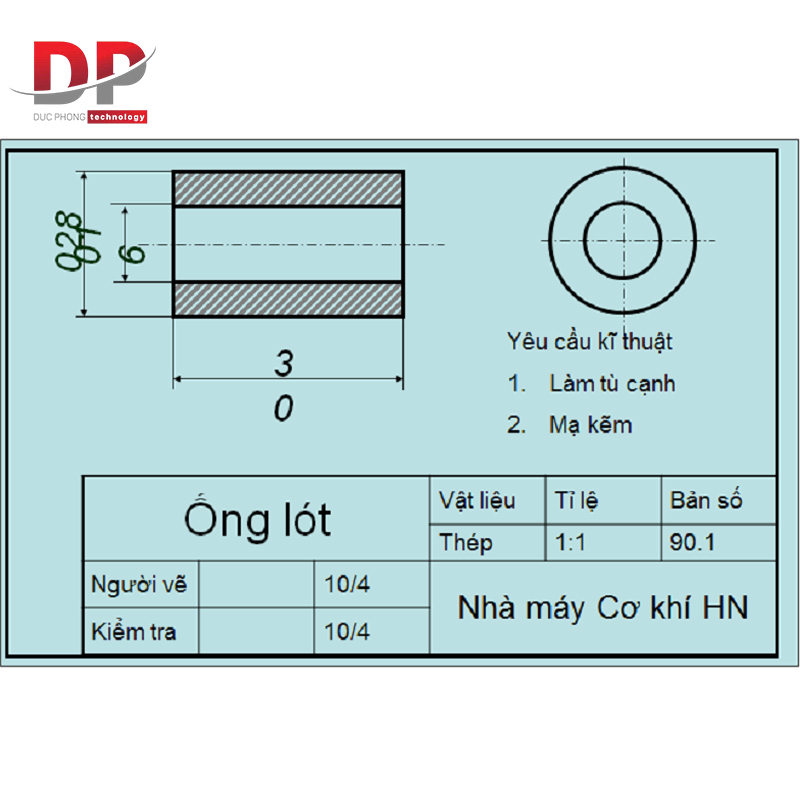

1. Tiêu đề bản vẽ
Tiêu đề bản vẽ giúp cung cấp các thông tin từ cơ bản đến chi tiết về tên gọi, vật liệu sử dụng và yêu cầu bề mặt hoàn thiện. Ngoài ra, đây cũng là nơi thể hiện các thông số kỹ thuật quan trọng như tỷ lệ bản vẽ, dung sai và tiêu chuẩn áp dụng (ISO/DIN), giúp làm rõ đặc tính kỹ thuật cũng như chức năng của sản phẩm.
2. Mặt cắt của các chi tiết, bộ phận
Hình ảnh mặt cặt của chi tiết, bộ phận của sản phẩm thể hiện cấu trúc bên trong của sản phẩm. Một bản vẽ có thể có nhiều mặt cắt khác nhau với hướng quan sát được xác định bằng mũi tên trên đường cắt. Các hình chiếu mặt cắt thường được căn chỉnh với hình chiếu chính để đảm bảo tính trực quan và dễ đọc.
3. Hình ảnh tổng thể sản phẩm
Bản vẽ phải có hình ảnh 3D hoặc hình ảnh tổng thể sản phẩm, bởi nó giúp thợ kỹ thuật có thể hình dung cấu trúc, hình dạng chi tiết của sản phẩm cần gia công
4. Góc nhìn chi tiết
Góc nhìn chi tiết trên bản vẽ được sử dụng để phóng to những khu vực quan trọng, khó quan sát. Chúng thường được đặt tách biệt để tránh nhầm lần và được ký hiệu, đánh dấu bằng các chữ cái (A, B, C, ...) để dễ nhận diện. Các góc nhìn này có thể được thể hiện với tỷ lệ phóng to khác nhau nhằm làm rõ các đặc điểm quan trọng.
5. Ghi chú trong bản vẽ
Ghi chú trong bản vẽ chi tiết là những phần bổ sung hoặc lưu ý quan trọng, giúp truyền đạt thêm các thông tin cần thiết cho thợ cơ khí trong quá trình gia công. Các ghi chú này có thể bao gồm các biểu tượng hoặc ký hiệu kỹ thuật để diễn đạt yêu cầu cụ thể.
6. Chú thích ren (Nếu có)
Nếu bản vẽ có chi tiết yêu cầu tạo ren thì bản vẽ cần có chỉ định rõ ràng thông tin này.
7. Dung sai
Dung sai là yếu tố quan trọng để đảm bảo độ chính xác trong gia công, nó xác định mức độ sai lệch cho phép so với kích thước thực tế để sản phẩm vẫn đáp ứng yêu cầu kỹ thuật. Có 3 loại dung sai mà bạn cần lưu ý:
8. Hình chiếu chính diện
Hình chiếu chính diện được thể hiện dưới dạng hình 2D của bộ phận khi nhìn từ mặt ngoài, mô tả chính xác hình học sản phẩm. Thông thường cần khoảng từ 2 đến 3 hình là đủ để truyền đạt thông tin chi tiết về sản phẩm
9. Chú thích lỗ
Các lỗ trên chi tiết thường được gia công bằng mũi khoan và có thể đi kèm với các đặc điểm bổ sung như:
>> Tham khảo thêm bài viết hữu ích:
Tổng hợp các phần mềm CNC phổ biến nhất hiện nay
Lập trình CNC là gì? Tổng quan và hướng dẫn lập trình CNC

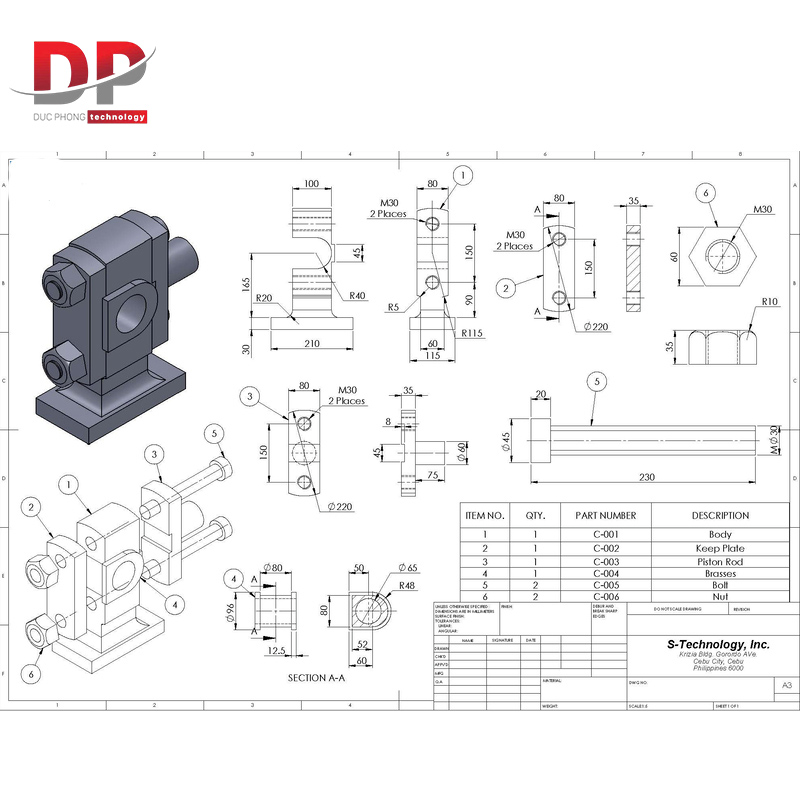

Bản vẽ giữ vai trò then chốt trong quá trình gia công cơ khí, được xem là cầu nối giữa khẩu thiết kế và lập trình gia công. Thông qua bản vẽ, thợ kỹ thuật có thể nắm rõ kích thước, dung sai, yêu cầu kỹ thuật, hình dạng chi tiết, từ đó xây dựng chương trình gia công hiệu quả, chính xác, hạn chế được sai lệch và lỗi phát sinh trong sản xuất.
Bên cạnh đó, bản vẽ chi tiết cơ khí còn là tài liệu quan trọng để kiểm tra, nghiệm thu và đánh giá chất lượng sản phẩm sau khi hoàn thiện. Việc tuân thủ đúng các tiêu chuẩn và nguyên tắc thiết kế trên bản vẽ giúp quá trình sản xuất diễn ra đồng bộ, ổn định, đồng thời đảm bảo sản phẩm đạt độ chính xác cao, đúng yêu cầu kỹ thuật và tiêu chuẩn chất lượng.
Để đọc bản vẽ chi tiết nhanh chóng, người vận hành có thể thực hiện các bước sau:
Bước 1: Trước tiên cần phải xem xét thông tin trong khung tên để nắm bắt các yêu cầu kỹ thuật, công dụng của sản phẩm và những điểm cần chú ý đặc biệt
Bước 2: Phân tích các hình chiếu và mặt cắt để xác định hình chiếu chính, hình chiếu phụ qua các góc nhìn liên quan để hiểu rõ cấu trúc tổng thể của sản phẩm gia công
Bước 3: Đánh giá các kích thước trên bản vẽ, tập trung vào kích thước lắp ghép, các thông số quan trọng nhằm đảm bảo độ chính xác trong quá trình gia công
Bước 4: Xem xét kỹ các yêu cầu kỹ thuật, xác định độ dung sai hoặc những tiêu chí đặc biệt cần đáp ứng.
Bước 5: Kiểm tra các ký hiệu liên quan đến độ nhám bề mặt, thường được đặt ở góc phải của bản vẽ
Bước 6: Tổng hợp lại toàn bộ thông tin, đảm bảo hiểu rõ hình dáng, cấu tạo, yêu cầu kỹ thuật trước khi tiến hành gia công
Bản vẽ chi tiết trong cơ khí đóng vai trò rất quan trọng, nó không chỉ biểu đạt được các thông số kỹ thuật cho kỹ sư hiểu mà còn giúp lập trình trên máy CNC chính xác và hiệu quả. Trên đây là toàn bộ thông tin về bản vẽ chi tiết, công dụng cũng như cách đọc bản vẽ chi tiết nhanh chóng mà Đức Phong đã gửi đến các bạn. Hy vọng những thông tin trên sẽ hữu ích và giúp bạn hiểu hơn về bản vẽ cơ khí.
