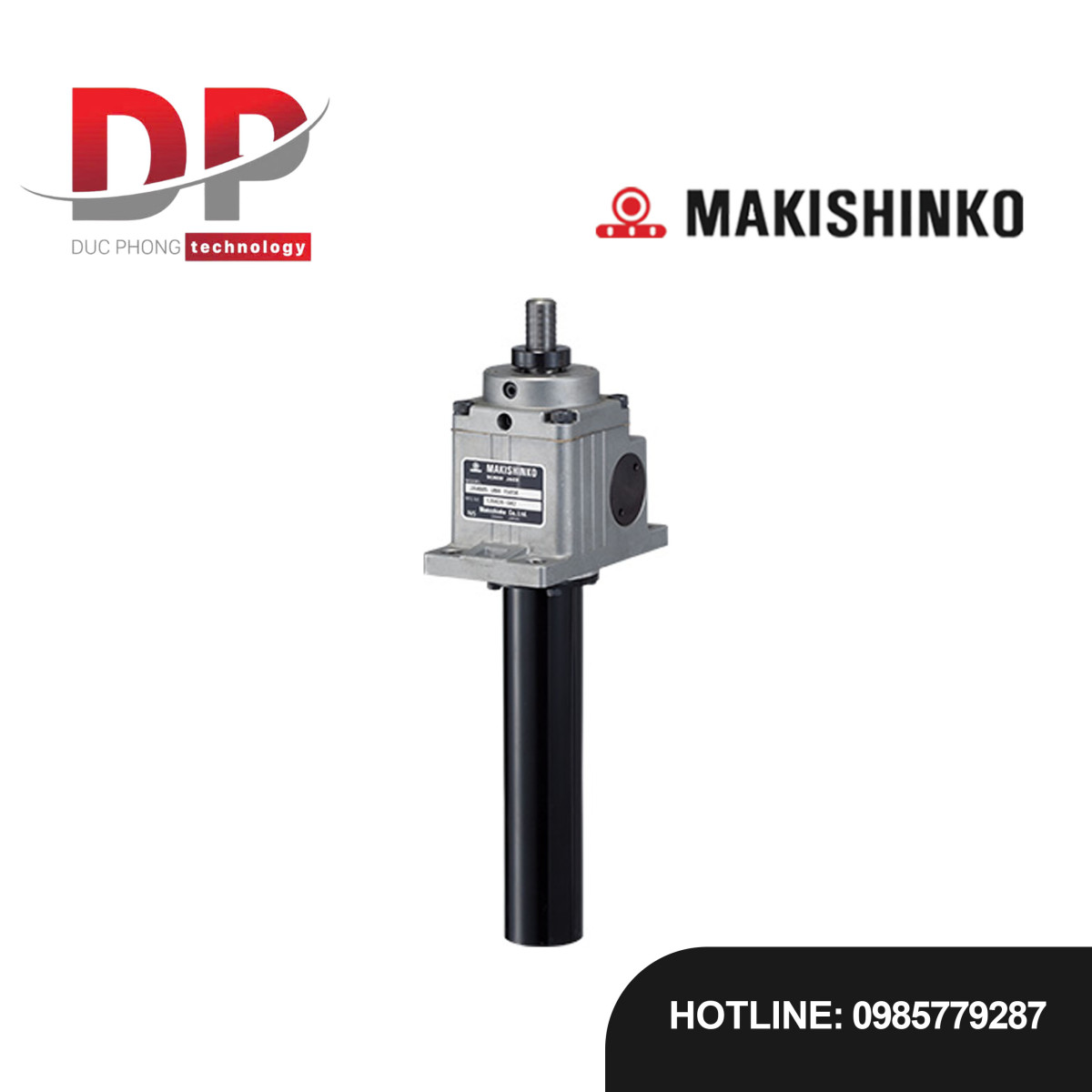

Name: Hộp số Vítme (Ren hình thang) Series JAH với kiểu bước ren lớn
Brand: MAKISHINKO
SKU: HO4651
Availability: InStock
Rating: 5 (1 reviews)

Có thể vận hành với tốc độ cao (Tốc độ gấp đôi so với phiên bản JA tiêu chuẩn).
Nếu hoạt động với cùng tốc độ như phiên bản JA tiêu chuẩn, tốc độ quay đầu vào có thể thấp hơn, giảm tiếng ồn.
Hiệu quả hoạt động cao hơn so với phiên bản JA (tăng trên 30% do lead vít lớn, không có hiệu ứng tự khóa).
Hàng có sẵn trong các phiên bản chuẩn từ 25kN đến 200kN.

Thông số kỹ thuật:

Model			002	005	010	025	050	075	100	150	200
Tải trọng(kN)			2	5	10	25	50	75	100	150	200
Đường kính đỉnh ren(mm)			14	22	25	30	40	50	55	60	65
Đường kính chân rem(mm)			11	17.5	19.5	23.5	31.5	39.5	42.5	47.5	52.5
Bước ren(mm)			12	16	20	12	16	20	24	24	24
Tỷ số giảm tốc	H		6	6	6	7.67	7.67	7.67	7.67	7.67	7.67
Tỷ số giảm tốc	L					23	23	23	23	23	23
Khoảng cách di chuyển trên mỗi vòng quay trục đầu vào	H(mm/rev)		2.00	2.66	3.33	1.56	2.09	2.61	3.13	3.13	3.13
Khoảng cách di chuyển trên mỗi vòng quay trục đầu vào	L(mm/rev)					0.52	0.70	0.87	1.04	1.04	1.04
Hiệu suất(%)	H	(30rpm)	32	30	32	31	31	31	34	32	30
	H	(1800rpm)	38	36	39	39	39	39	42	40	38
	L	(30rpm)				20	20	20	23	21	20
	L	(1800rpm)				32	32	32	36	34	33
Tốc độ tối đa của trục đầu vào(rpm)			1800	1800	1800	1800	1800	1800	1800	1800	1800
Hành trình tiêu chuẩn (mm)			Từ 50 đến 500 (khoảng cách 50), từ trên 500 đến 1000 (khoảng cách 100).
Mô-men xoắn trục vit me(N.m)			6.4	22.6	54.4	110	293	550	837	1320	1846
Mô-men xoắn không tải đầu vào (Nam)			0.14	0.15	0.2	0.5	0.8	1.2	1.8	2.5	2.8
Mô-men xoắn khởi động đầu vào	H(N･m)		2.4	8.1	18.3	22.7	61.2	115.6	167.1	264.6	367.5
Mô-men xoắn khởi động đầu vào	L(N･m)					13.0	35.2	67.0	92.8	148.1	205.2
Tải trọng ngược hướng			2	5	10	25	50	75	100	150	200
Tải trọng khi trạng thái tĩnh			3	8	15	30	60	80	140	170	250
Trọng Lượng			2	2.5	3.5	20	25	35	55	65	80
