Kẹp gạt loại ngang KJF-002-21FR (Lực kẹp 20 kgf)

Mã sản phẩm: KJF-002-21FR

Loại: Kẹp khí nén

Danh mục: Thiết bị tự động hóa

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

  • Hà Nội
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

  • Thành phố Hồ Chí Minh
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Kẹp gạt loại ngang KJF-002-21FR (Lực kẹp 20 kgf)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 55

Kẹp gạt loại ngang KJF-002-21FR (Lực kẹp 20 kg), một sản phẩm tiện lợi từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), cụ thể là kẹp loại ngang, với thiết kế đế mặt bích và được trang bị tay đòn kẹp dạng chữ U có khả năng điều chỉnh. Kẹp này lý tưởng cho các ứng dụng cần lực kẹp nhỏ đến trung bình, khả năng cố định nhanh chóng và linh hoạt, đặc biệt là khi tay cầm nằm ngang giúp tiết kiệm không gian và dễ thao tác.

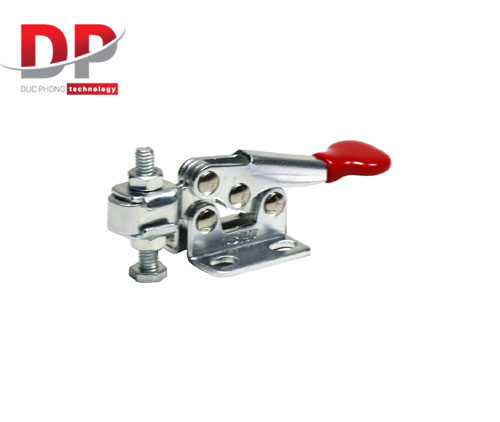

Mô tả sản phẩm kẹp gạt loại ngang KJF-002-21FR

kep-kjf-002-21fr-1

Đặc điểm nổi bật

  • Lực kẹp phù hợp: Kẹp này có khả năng tạo ra lực kẹp lên đến 20 kgf. Mức lực này phù hợp để giữ cố định các chi tiết nhỏ, nhẹ, hoặc trong các ứng dụng cần định vị chính xác mà không cần lực quá lớn, giúp ngăn ngừa sự xê dịch trong quá trình lắp ráp, gia công nhẹ hoặc kiểm tra.

  • Thiết kế loại ngang: Khi kẹp ở vị trí khóa, tay cầm của kẹp sẽ nằm ngang và song song với mặt đế. Kiểu thiết kế này giúp tiết kiệm không gian chiều cao phía trên kẹp và đặc biệt hữu ích khi cần thao tác trong các khu vực có không gian hẹp hoặc dưới các vật cản.

  • Chân đế mặt bích: Kẹp có chân đế dạng mặt bích với các lỗ bắt vít, cho phép lắp đặt cố định và chắc chắn trên một mặt phẳng. Thiết kế này đặc biệt phù hợp khi cần một kết nối ổn định và an toàn với bàn làm việc, đồ gá hoặc thiết bị khác, đảm bảo độ tin cậy trong quá trình sử dụng.

  • Tay đòn kẹp dạng chữ U có thể điều chỉnh: Kẹp được trang bị tay đòn kẹp dạng chữ U (U-Bar), cho phép bạn linh hoạt điều chỉnh vị trí của trục chính hoặc đệm kẹp dọc theo thanh. Điều này giúp dễ dàng thích nghi với các vật liệu có độ dày hoặc hình dạng khác nhau, đồng thời cung cấp hành trình kẹp đủ dùng cho nhiều ứng dụng.

  • Vật liệu và độ bền: Thân kẹp thường được làm từ thép carbon (thường được mạ kẽm để chống gỉ), với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ nhất định trong môi trường công nghiệp.

  • Tay cầm tiện lợi: Kẹp thường có tay cầm bọc nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

  • Góc mở: Kẹp này có góc mở tay cầm 60˚góc mở của tay đòn kẹp là 90˚.

  • Trọng lượng nhẹ: Với trọng lượng khoảng 70g, kẹp rất nhẹ và dễ dàng tích hợp vào các thiết kế đồ gá mà không làm tăng đáng kể tổng trọng lượng.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (hoặc kéo lên), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết". Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 20kg, thiết kế ngang, đế mặt bích chắc chắn và tay đòn chữ U linh hoạt, Kẹp gạt loại ngang KJF-002-21FR lý tưởng cho nhiều ứng dụng công nghiệp và gia đình, đặc biệt khi cần cố định các chi tiết nhỏ và thao tác nhanh:

  • Jig và đồ gá nhẹ: Cố định các chi tiết nhỏ trên các jig gá cho máy khoan, máy mài, hoặc các đồ gá lắp ráp.

  • Công việc chế biến gỗ: Giữ các chi tiết gỗ mỏng trong quá trình dán, cắt hoặc lắp ráp.

  • Sản xuất thiết bị điện tử: Cố định bảng mạch PCB, vỏ thiết bị trong quá trình lắp ráp hoặc kiểm tra.

  • Ngành khuôn mẫu: Giữ các chi tiết khuôn nhỏ hoặc các bộ phận trong quá trình bảo trì.

  • Các ứng dụng DIY (Tự làm): Kẹp giữ các vật phẩm trong các dự án thủ công, sửa chữa nhỏ.

  • Kiểm tra và thử nghiệm: Giữ các mẫu vật phẩm để kiểm tra độ bền, kích thước hoặc các thông số khác.

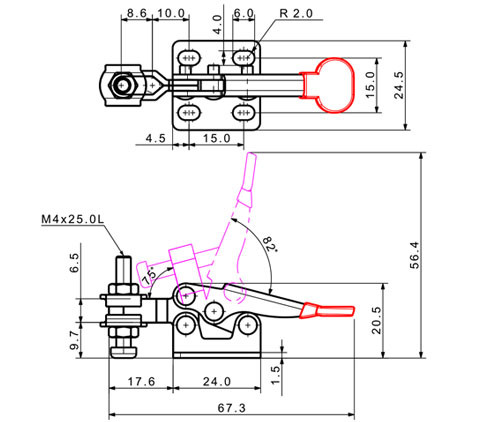

Thông số kỹ thuật kẹp gạt loại ngang KJF-002-21FR

Thông số

Giá trị

Sức chịu tải

20 kgf

Trọng lượng

30 g

Góc mở tay cầm

82˚

Góc mở cánh tay

75˚

Trục chính được cung cấp

M4x25.0L

Điều chỉnh trục chính

9 mm

Kiểu cánh tay

Bạn

Chiều dài cánh tay

Ngắn

Loại đế

Mặt bích

Chiều cao đế

Thấp
