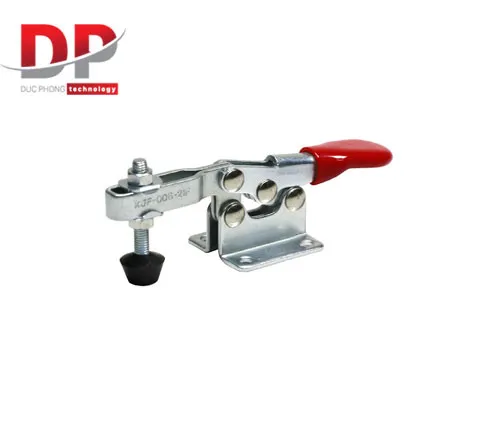

Kẹp gạt loại ngang KJF-006-21F (Lực kẹp 60 kgf)

Kẹp gạt loại ngang KJF-006-21F (Lực kẹp 60 kgf), một sản phẩm thuộc dòng kẹp nhanh (toggle clamp) chất lượng từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp ngang, với thiết kế đế mặt bích chắc chắn và được trang bị tay đòn kẹp dạng chữ U có khả năng điều chỉnh vị trí. Với lực kẹp 60kgf, kẹp này là lựa chọn lý tưởng cho các ứng dụng cần lực kẹp trung bình, khả năng cố định linh hoạt các chi tiết, đồng thời giữ tay cầm nằm ngang để tối ưu không gian làm việc.

Mô tả sản phẩm kẹp gạt loại ngang KJF-006-21F



Đặc điểm nổi bật

• Lực kẹp mạnh mẽ vừa phải: Kẹp KJF-006-21F có khả năng tạo ra lực kẹp lên đến 60 kgf. Mức lực này phù hợp để giữ cố định các chi tiết có kích thước vừa phải, đảm bảo chúng không bị xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, từ đó nâng cao độ chính xác và hiệu quả công việc.

• Thiết kế nằm ngang: Khi kẹp ở trạng thái khóa, tay cầm của kẹp sẽ nằm ngang, song song với bề mặt lắp đặt. Thiết kế này đặc biệt hữu ích trong các không gian làm việc có chiều cao hạn chế, giúp người dùng dễ dàng thao tác mà không bị vướng víu, đồng thời giữ cho khu vực làm việc gọn gàng.

• Chân đế mặt bích: Kẹp được trang bị chân đế dạng mặt bích với các lỗ bắt vít tiêu chuẩn. Điều này cho phép lắp đặt cố định và vững chắc trên bàn làm việc, đồ gá hoặc các thiết bị khác, mang lại sự ổn định cao và độ tin cậy trong suốt quá trình sử dụng.

• Tay đòn kẹp dạng chữ U có thể điều chỉnh: Kẹp được trang bị tay đòn kẹp dạng chữ U (U-Bar), cho phép bạn linh hoạt điều chỉnh vị trí của trục chính hoặc đệm kẹp dọc theo thanh. Điều này giúp dễ dàng thích nghi với các vật liệu có độ dày hoặc hình dạng khác nhau, đồng thời cung cấp hành trình kẹp đủ dùng cho nhiều ứng dụng.

• Vật liệu bền bỉ: Thân kẹp thường được chế tạo từ thép carbon chất lượng cao, sau đó được mạ kẽm hoặc xử lý bề mặt để tăng cường khả năng chống gỉ sét và chống mài mòn, đảm bảo tuổi thọ lâu dài trong môi trường công nghiệp.

• Tay cầm tiện dụng: Tay cầm thường được bọc nhựa vinyl màu đỏ, mang lại cảm giác cầm nắm thoải mái, chắc chắn và an toàn cho người thao tác.

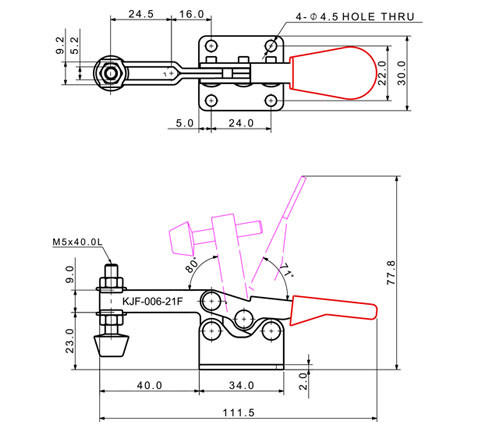

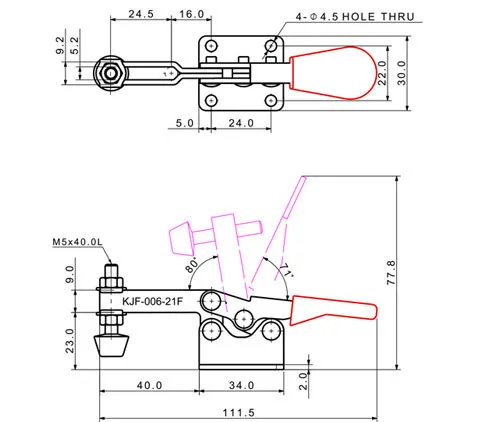

• Góc mở và trọng lượng: Kẹp này có góc mở tay cầm 71˚ và góc mở của tay đòn kẹp là 80˚. Với trọng lượng khoảng 83g, kẹp này vẫn khá nhẹ và dễ dàng tích hợp vào nhiều loại đồ gá.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng thao tác đẩy hoặc kéo tay cầm, hệ thống các khớp nối sẽ chuyển động và khóa chặt tại một "điểm chết". Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu một cách ổn định. Để nhả kẹp, chỉ cần thực hiện thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này giúp việc kẹp và nhả diễn ra cực kỳ nhanh chóng và hiệu quả, tiết kiệm thời gian đáng kể trong các công đoạn lặp lại.

Ứng dụng phổ biến

Với lực kẹp 60kgf, thiết kế ngang tiết kiệm không gian, đế mặt bích vững chắc và tay đòn chữ U linh hoạt, Kẹp gạt loại ngang KJF-006-21F là giải pháp hiệu quả cho nhiều ứng dụng công nghiệp và dân dụng, đặc biệt khi cần cố định các chi tiết vừa và yêu cầu khả năng điều chỉnh linh hoạt:

• Đồ gá và jig: Lý tưởng để cố định các chi tiết trên các đồ gá, jig cho các quy trình khoan, mài, lắp ráp chính xác trong ngành cơ khí.

• Sản xuất điện tử: Dùng để giữ bảng mạch PCB, vỏ thiết bị, hoặc các linh kiện điện tử trong quá trình hàn, lắp ráp hoặc kiểm tra.

• Gia công gỗ và nội thất: Cố định các chi tiết gỗ, ván ép trong quá trình dán, cắt hoặc lắp ráp đồ nội thất.

• Kiểm tra và thử nghiệm: Giữ các mẫu vật phẩm để kiểm tra chất lượng, kích thước hoặc các thông số kỹ thuật.

• Các dây chuyền sản xuất tự động: Tích hợp vào các hệ thống tự động hóa nhỏ để kẹp và định vị sản phẩm.

• Sản xuất đồ gia dụng: Kẹp các bộ phận trong quá trình lắp ráp thiết bị gia dụng.
