Khuôn mẫu là gì? Tìm hiểu về gia công khuôn mẫu

Trong sản xuất công nghiệp hiện đại, khuôn mẫu chính là yếu tố quyết định hình dáng, độ chính xác và chất lượng của sản phẩm. Được chế tạo từ kim loại với độ bền cao, khuôn mẫu cho phép tạo hình sản phẩm theo phương pháp định hình một cách đồng nhất và ổn định qua từng chu trình sản xuất. Tùy vào yêu cầu về kích thước, hình dáng, chất lượng và số lượng sản phẩm, mỗi khuôn mẫu sẽ có kết cấu và thông số thiết kế riêng, có thể sử dụng cho một lần hoặc hàng nghìn lần đúc, ép. Chính vì vậy, việc hiểu đúng về khuôn mẫu là yếu tố then chốt để tối ưu hiệu quả sản xuất và chi phí trong ngành cơ khí chế tạo. Trong bài viết này, Thiết bị cơ khí Đức Phong sẽ cùng bạn tìm hiểu về khuôn mẫu, gia công khuôn mẫu và các loại khuôn mẫu phổ biến.

Khuôn mẫu là gì?

Khuôn mẫu là dụng cụ bằng kim loại được sử dụng để tạo hình sản phẩm theo phương pháp định hình trong sản xuất công nghiệp. Mỗi khuôn mẫu được thiết kế và chế tạo để phục vụ cho một số chu trình đúc hoặc ép nhất định, có thể là một lần hoặc nhiều lần, tùy thuộc vào yêu cầu sản xuất. Kết cấu và kích thước của khuôn mẫu sẽ được tính toán dựa trên kích thước, hình dáng, chất lượng và số lượng sản phẩm cần tạo ra, nhằm đảm bảo độ chính xác và tính đồng nhất của thành phẩm.

Gia công khuôn mẫu là quá trình sản xuất khuôn dựa trên mẫu có sẵn hoặc bản thiết kế theo yêu cầu của khách hàng. Từ những hình dạng và khuôn khổ ban đầu, khuôn mẫu cho phép tạo ra các sản phẩm có hình dáng giống vật mẫu, đồng thời vẫn đảm bảo đầy đủ tính năng, công dụng và hiệu quả sử dụng. Nhờ đó, gia công khuôn mẫu đóng vai trò quan trọng trong việc nâng cao chất lượng sản phẩm và tối ưu hiệu quả sản xuất.

Quy trình sản xuất khuôn mẫu

Tương tự như các sản phẩm cơ khí khác, quá trình sản xuất khuôn mẫu thường được triển khai theo 5 quy trình công nghệ chính gồm: thiết kế, gia công, nhiệt luyện, đo kiểm và lắp ráp. Tùy vào năng lực và mô hình hoạt động, mỗi doanh nghiệp có thể đảm nhiệm một, nhiều hoặc toàn bộ các công đoạn trong chuỗi sản xuất nhằm tạo ra sản phẩm khuôn mẫu hoàn chỉnh.

Trong thực tế, xét theo một chu trình khép kín từ khi tiếp nhận đơn hàng, phân tích yêu cầu kỹ thuật, gia công, giao hàng cho đến các dịch vụ sửa chữa và thay thế linh kiện khuôn, nhiều doanh nghiệp khuôn mẫu tại Việt Nam đã tham gia đầy đủ vào tất cả các khâu. Đặc biệt, một số doanh nghiệp lớn có khả năng vận hành theo mô hình sản xuất trọn gói, từ thiết kế, gia công, đo kiểm, lắp ráp cho đến trực tiếp sử dụng khuôn để sản xuất và kinh doanh sản phẩm cuối cùng.

Khuôn mẫu là sản phẩm mang tính đơn chiếc, được thiết kế riêng theo từng yêu cầu cụ thể, vì vậy không chịu tác động lớn từ lợi thế kinh tế theo quy mô. Đây chính là một lợi thế giúp ngành khuôn mẫu Việt Nam có khả năng cạnh tranh với nhiều quốc gia, đặc biệt là Trung Quốc. Hiện nay, thị trường khuôn mẫu tại Việt Nam cũng như trên thế giới đang tăng trưởng nhanh, với quy mô ngày càng mở rộng. Trình độ công nghệ trong ngành khuôn mẫu của Việt Nam được đánh giá là không quá thấp và hoàn toàn có tiềm năng phát triển, từng bước tiệm cận trình độ trung bình của thế giới.

9 loại khuôn mẫu phổ biến hiện nay

1. Khuôn đúc cát

Khuôn đúc cát là loại khuôn dùng để tạo hình sản phẩm bằng cách rót kim loại ở trạng thái lỏng vào khuôn, sau đó để đông đặc và tạo thành hình khối theo yêu cầu. Đây là phương pháp đúc truyền thống nhưng vẫn được sử dụng rất phổ biến hiện nay nhờ chi phí thấp và khả năng ứng dụng linh hoạt.

Sản phẩm từ khuôn đúc cát thường là thân động cơ, bộ phân phối, cổ xả, bánh xe hoặc các chi tiết và tượng kim loại nhỏ. Vật liệu đúc phổ biến gồm thép, nhôm, đồng và các hợp kim kim loại khác.

2. Khuôn đúc áp lực

Đúc áp lực là phương pháp tạo hình sản phẩm bằng cách ép kim loại lỏng vào khuôn dưới áp suất cao, giúp kim loại điền đầy lòng khuôn và đông đặc nhanh chóng.

Khuôn đúc áp lực thường được sử dụng để chế tạo các chi tiết có hình dạng phức tạp, độ chính xác cao và bề mặt mịn như van dẫn khí, chi tiết động cơ, linh kiện kỹ thuật. Vật liệu sử dụng phổ biến là nhôm, kẽm, đồng và chì.

3. Khuôn rèn dập

Khuôn rèn dập tạo hình sản phẩm bằng cách dùng lực lớn tác động lên vật liệu kim loại đặt trong khuôn, giúp kim loại biến dạng dẻo theo hình dạng mong muốn.

Phương pháp này được ứng dụng rộng rãi trong sản xuất các chi tiết chịu lực cao như trục khuỷu, tay biên, khớp nối, phục vụ cho ngành ô tô, máy bay, thiết bị xây dựng, máy nông nghiệp và nhiều sản phẩm công nghiệp khác.

4. Khuôn dập định hình

Khuôn dập định hình là loại khuôn dùng để tạo hình sản phẩm bằng cách dập tấm kim loại vào lòng khuôn, tạo ra các chi tiết có hình dạng cố định.

Các sản phẩm từ khuôn dập định hình rất đa dạng, bao gồm chi tiết kim loại trong ô tô, máy bay, đồ gia dụng, thiết bị điện và điện tử, đồ tiêu dùng, thiết bị y tế, khung kim loại, cánh cửa, vành xe thép, khay nhôm, ca và cốc kim loại.

>> Tìm hiểu thêm về khuôn dập tại đây

5. Khuôn ép nhựa

Khuôn ép nhựa được sử dụng để tạo hình sản phẩm nhựa bằng cách nung nóng vật liệu nhựa đến trạng thái chảy và ép vào lòng khuôn.

Khuôn nhựa có thể ứng dụng trong nhiều phương pháp khác nhau như khuôn ép phun, khuôn ép nén và khuôn đùn. Sản phẩm từ khuôn ép nhựa thường là đồ điện gia dụng, linh kiện nội thất ô tô, chai lọ và các sản phẩm nhựa tiêu dùng khác.

6. Đùn ép nhựa (Extrusion)

Đùn ép nhựa là phương pháp tạo hình liên tục bằng cách đưa vật liệu nhựa qua trục vít và ép ra khỏi khuôn có tiết diện cố định. Sản phẩm thu được có hình dạng giống với tiết diện cửa ra của khuôn.

Phương pháp này thường được dùng để sản xuất các sản phẩm dạng ống, thanh nhựa hoặc các chi tiết có chiều dài lớn và tiết diện không đổi.

7. Khuôn thổi

Khuôn thổi tạo hình sản phẩm bằng cách đặt vật liệu nhựa dạng ống vào khuôn, sau đó thổi khí vào bên trong để vật liệu giãn nở và bám sát vào thành khuôn.

Phương pháp này được sử dụng rộng rãi để sản xuất các sản phẩm dạng chai, lọ, bình chứa bằng nhựa.

8. Khuôn hút định hình chân không

Khuôn hút định hình chân không hoạt động bằng cách nung nóng tấm nhựa và dùng lực hút chân không để ép sát vật liệu vào lòng khuôn, từ đó tạo hình sản phẩm. Có thể sử dụng cả khuôn lồi và khuôn lõm.

Ưu điểm của phương pháp này là có thể sản xuất các sản phẩm kích thước lớn với chi phí tương đối thấp. Tuy nhiên, nó không phù hợp với các chi tiết có hình dạng quá phức tạp. Ứng dụng phổ biến là sản xuất bao bì, hộp đựng thực phẩm, khay đựng trái cây và các sản phẩm đóng gói.

9. Khuôn ép cao su

Khuôn ép cao su hoạt động bằng cách làm mềm vật liệu trong khoang nung và ép chúng vào lòng khuôn dưới tác dụng của áp lực.

Phương pháp này được sử dụng nhiều trong gia công chất dẻo nhiệt rắn và các chi tiết cao su kỹ thuật. Ban đầu, khuôn ép cao su được phát triển để tạo hình những chi tiết khó thực hiện bằng đúc áp lực, hiện nay chủ yếu áp dụng cho một số loại chi tiết chuyên dụng.

Ứng dụng công nghệ vào sản xuất khuôn mẫu

Ngành công nghiệp khuôn mẫu đang phát triển mạnh mẽ theo hướng tập trung đầu tư chiều sâu và ứng dụng công nghệ hiện đại. Nhờ khả năng tạo ra sản phẩm với số lượng lớn, thời gian sản xuất ngắn và độ ổn định cao, khuôn mẫu đã trở thành nền tảng không thể thiếu trong nhiều lĩnh vực sản xuất công nghiệp, từ đồ gia dụng, linh kiện cơ khí cho đến các sản phẩm điện tử và hàng không công nghệ cao.

Đáng chú ý, phần lớn công nghệ sử dụng trong sản xuất khuôn mẫu đều là các công nghệ cơ khí điển hình như thiết kế CAD/CAM, gia công CNC, nhiệt luyện và đo kiểm chính xác. Chính đặc điểm này giúp ngành khuôn mẫu đóng vai trò như “xương sống” của ngành cơ khí chế tạo, đồng thời tạo tiền đề thuận lợi để nhân rộng, chuyển giao và phát triển công nghệ cho toàn bộ lĩnh vực cơ khí công nghiệp.

Công nghệ mới trong chế tạo khuôn nhựa, khuôn mẫu

Trong bối cảnh ngành công nghiệp khuôn mẫu không ngừng phát triển, việc ứng dụng các công nghệ mới vào chế tạo khuôn nhựa đóng vai trò then chốt, mang tính quyết định đến chất lượng sản phẩm, tiến độ sản xuất và khả năng cạnh tranh của doanh nghiệp. So với phương pháp chế tạo khuôn truyền thống, các công nghệ hiện đại giúp tối ưu quy trình, giảm sai sót và nâng cao độ chính xác của khuôn mẫu.

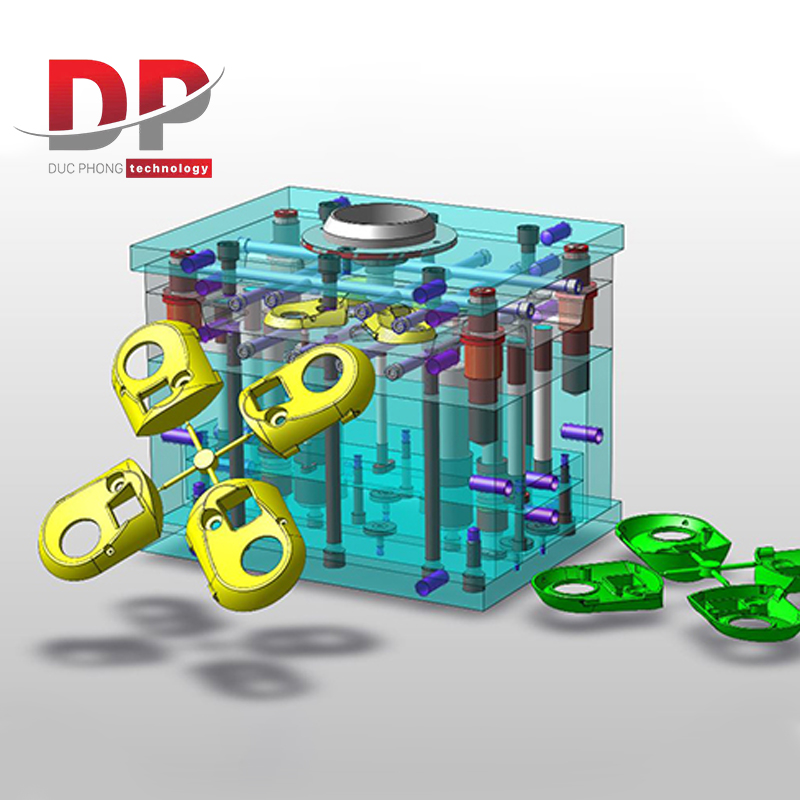

Ứng dụng CAD trong chế tạo khuôn nhựa

CAD (Computer-Aided Design) là phần mềm thiết kế trên máy tính, được ứng dụng rộng rãi trong lĩnh vực cơ khí và chế tạo khuôn mẫu. Phần mềm CAD cho phép kỹ sư thiết kế tạo ra các mô hình sản phẩm dưới dạng bản vẽ 2D hoặc mô hình 3D với độ trực quan và độ chính xác cao, mô phỏng gần như hoàn toàn hình dáng của sản phẩm thực tế sau khi hoàn thiện.

Đối với những khuôn nhựa có kết cấu phức tạp, việc sử dụng CAD giúp đơn giản hóa quá trình thiết kế thông qua khả năng quan sát chi tiết từ nhiều góc độ khác nhau. Nhờ đó, kỹ sư có thể dễ dàng chỉnh sửa, tối ưu kết cấu khuôn, rút ngắn thời gian thiết kế và hạn chế tối đa sai sót ngay từ giai đoạn đầu.

Ứng dụng CAM trong chế tạo khuôn nhựa

CAM (Computer-Aided Manufacturing) là phần mềm hỗ trợ gia công cơ khí, đóng vai trò cầu nối giữa bản vẽ thiết kế CAD và quá trình gia công thực tế trên máy CNC. Khác với CAD, CAM không dùng để thiết kế mà có nhiệm vụ phân tích dữ liệu, tính toán đường chạy dao, chế độ cắt và điều khiển các thiết bị gia công tự động.

Phần mềm CAM tiếp nhận dữ liệu từ bản vẽ CAD chi tiết, sau đó chuyển đổi thành chương trình gia công phù hợp để máy CNC thực hiện chính xác theo lập trình. Nhờ ứng dụng CAM, toàn bộ quá trình gia công khuôn nhựa được tự động hóa cao, giảm sự phụ thuộc vào tay nghề thủ công của người vận hành. Lúc này, kỹ thuật viên chủ yếu đảm nhiệm vai trò giám sát, kiểm tra và hiệu chỉnh khi cần thiết.

Việc kết hợp CAD và CAM trong chế tạo khuôn nhựa giúp các sản phẩm khuôn mẫu đạt độ chính xác cao, dung sai được kiểm soát chặt chẽ và chất lượng khuôn được đảm bảo đồng đều. Đây chính là nền tảng quan trọng để ngành khuôn mẫu phát triển theo hướng hiện đại, chuyên nghiệp và bền vững.

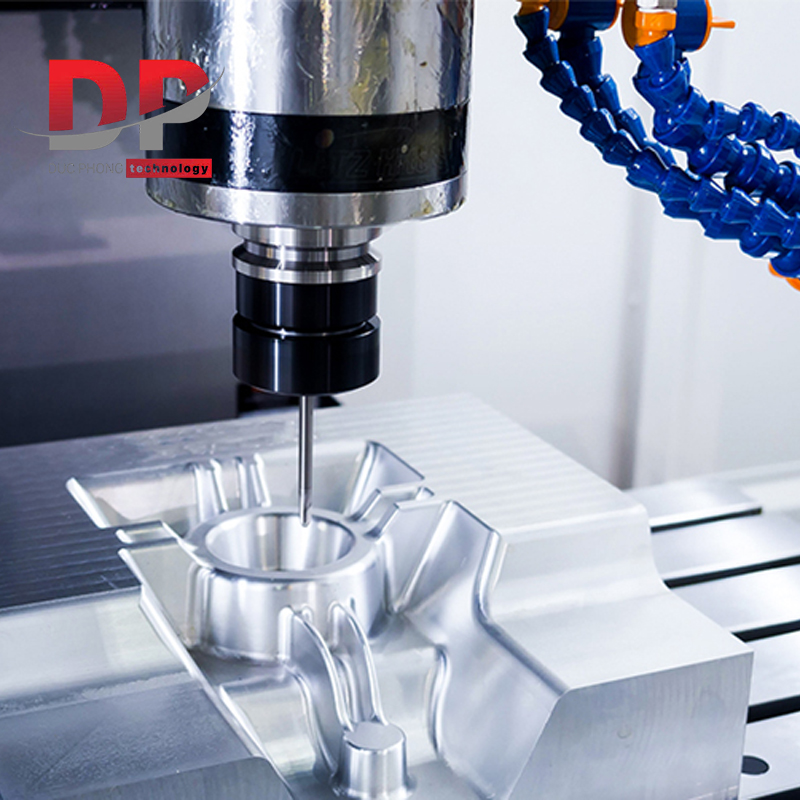

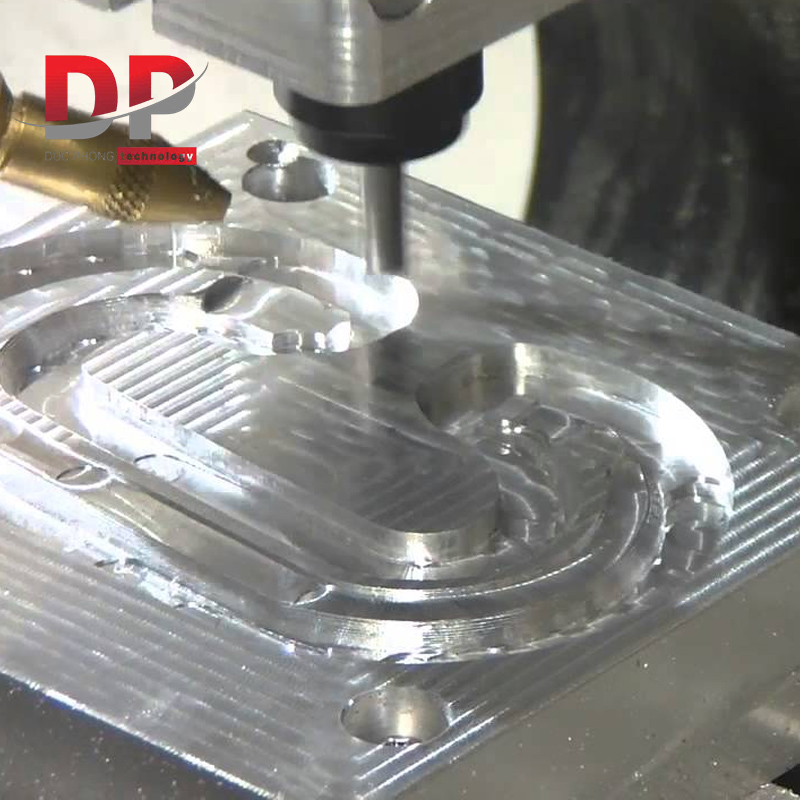

Ứng dụng CNC trong chế tạo khuôn nhựa

CNC là hệ thống máy móc công nghệ cao, hiện đại, được ứng dụng rộng rãi trong ngành chế tạo khuôn nhựa nhờ khả năng gia công chính xác và ổn định. Các thiết bị CNC phổ biến hiện nay bao gồm máy phay CNC, máy tiện CNC, máy cắt laser CNC, máy đột CNC và nhiều dòng máy gia công chuyên dụng khác.

Toàn bộ hệ thống máy CNC hoạt động dựa trên nguyên lý tự động hóa thông qua các chương trình được lập trình sẵn bằng phần mềm CAM. Nhờ đó, quá trình gia công khuôn nhựa diễn ra liên tục, đồng nhất và hạn chế tối đa sai số do yếu tố con người gây ra.

Về cả chất lượng và sản lượng, công nghệ CNC mang lại hiệu quả vượt trội so với phương pháp gia công truyền thống. Từ những khuôn nhựa kích thước lớn đến các khuôn mẫu có chi tiết nhỏ, phức tạp, máy CNC đều có thể gia công với độ chính xác cao, bề mặt hoàn thiện tốt và dung sai được kiểm soát chặt chẽ theo tiêu chuẩn kỹ thuật quốc tế.

Việc ứng dụng CNC trong chế tạo khuôn nhựa không chỉ giúp rút ngắn thời gian sản xuất mà còn nâng cao độ ổn định của khuôn, đáp ứng yêu cầu khắt khe của các ngành công nghiệp như điện tử, ô tô, y tế và sản xuất hàng tiêu dùng.

Công nghệ mới trong chế tạo khuôn nhựa hiện nay chủ yếu xoay quanh hệ thống CAD/CAM/CNC – tổ hợp các phần mềm và máy móc hiện đại, tiên tiến bậc nhất trong ngành cơ khí chính xác. Ba yếu tố này không hoạt động riêng lẻ mà được tích hợp thành một quy trình khép kín, thống nhất và chặt chẽ, từ khâu thiết kế, lập trình đến gia công và hoàn thiện khuôn mẫu.

Việc ứng dụng công nghệ CAD/CAM/CNC trong chế tạo khuôn nhựa nói riêng và ngành công nghiệp khuôn mẫu nói chung mang lại nhiều lợi ích vượt trội như nâng cao độ chính xác, rút ngắn thời gian sản xuất, giảm thiểu sai sót và tối ưu chi phí. Nhờ đó, các công nghệ truyền thống dần được thay thế, mở ra hướng phát triển hiện đại và bền vững cho ngành khuôn mẫu trong bối cảnh công nghiệp hóa và tự động hóa ngày càng mạnh mẽ.

>> Tìm hiểu về các phần mềm CNC tại bài viết: Tổng hợp các phần mềm CNC phổ biến nhất hiện nay

Công nghệ khắc khuôn mẫu bằng laser

Công nghệ khắc khuôn mẫu bằng laser đang ngày càng được ứng dụng rộng rãi trong ngành chế tạo khuôn nhờ khả năng gia công chính xác và ổn định. Phương pháp này mang lại nhiều lợi ích quan trọng, góp phần nâng cao chất lượng và tuổi thọ của khuôn mẫu trong sản xuất công nghiệp hiện đại.

Một trong những ưu điểm nổi bật của công nghệ khắc laser là gia công không tiếp xúc. Tia laser có khả năng tập trung năng lượng cao, cho phép tạo ra các vết khắc sắc nét, độ bền cao, không bị bong tróc hay mài mòn trong quá trình sử dụng. Nhờ đó, các chi tiết khắc trên khuôn luôn đảm bảo tính thẩm mỹ và độ chính xác lâu dài.

Bên cạnh đó, quy trình khắc laser không tiếp xúc trực tiếp với bề mặt khuôn giúp giảm thiểu nguy cơ biến dạng, nứt gãy hoặc hư hỏng vật liệu. Điều này đặc biệt quan trọng đối với các khuôn mẫu có độ chính xác cao hoặc kết cấu phức tạp, nơi yêu cầu khắt khe về dung sai và độ ổn định hình học.
