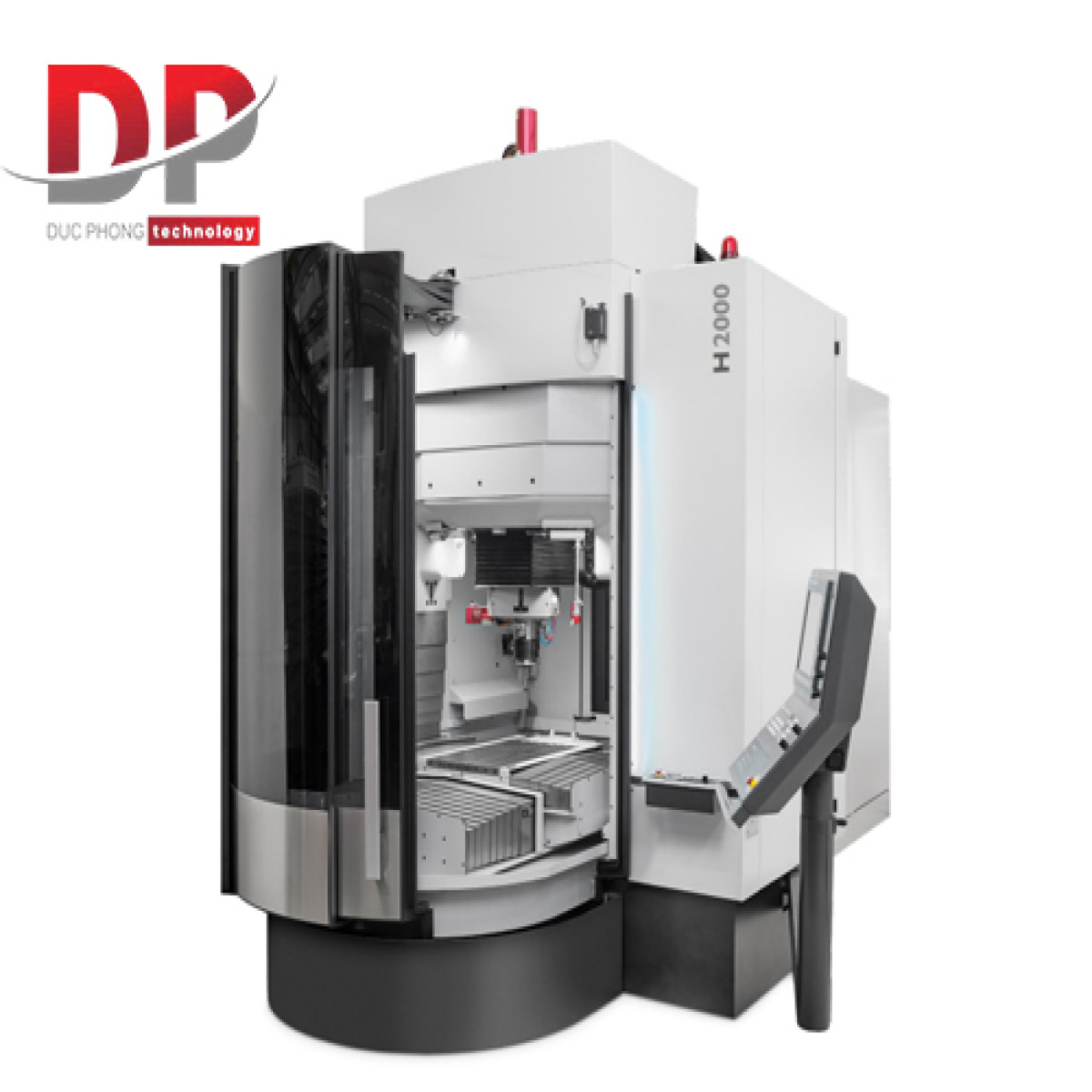

Máy mài CNC KELLENBERGER H2000

Mã sản phẩm: H2000

Loại: Máy mài CNC

Danh mục: Máy CNC

Thương hiệu: HARDINGE

Xuất xứ: Mỹ

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: Info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Đang tải

Hình	Mã hàng	Model	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Thông tin sản phẩm:

KELLENBERGER H2000 là một dòng máy mài trục tròn (cylindrical grinding machine) cao cấp do Kellenberger, Thụy Sĩ sản xuất, nổi tiếng về độ chính xác và hiệu suất trong gia công mài chi tiết trục tròn và các chi tiết có hình dạng phức tạp

Đầu dò đo lường để đo tự động theo phương pháp "best-fit" các chi tiết gia công.
Các trục quay A và trục quay-xoay A-B được tùy chỉnh có sẵn dưới dạng các đơn vị bổ sung.
Động cơ mài 70HS với phạm vi ứng dụng cực kỳ rộng từ 9000 vòng/phút đến 70000 vòng/phút.
Bộ sửa đá CBN với bộ truyền động HF, dùng để định hình (sửa) các đá mài CBN liên kết gốm và nhựa.
MSS – hệ thống đa cảm biến để tự động loại bỏ "mài không tải" và để tự động hiệu chuẩn đá mài.
Mài côn tự động với sự hỗ trợ của nội suy trục Z-U.

Điều khiển và phần mềm

KELLENBERGER H2000 được trang bị bộ điều khiển FANUC Series 30i-B:

FANUC 30i-B với màn hình cảm ứng 15 inch
Vận hành trực quan nhờ giải pháp WHITE (WHITE Solution)
Các trang màn hình rõ ràng
Hướng dẫn vận hành và bảo trì trực tuyến

Thông số kỹ thuật:

Tiêu chí	Đơn vị	Giá trị
Thông số kỹ thuật chung (Specifications)
Điện áp nguồn (Supply voltage)	V	400 V / 460 V
Công suất tiêu thụ (tùy thuộc vào trang bị) (Power consumption depending on the equipment)	A	15 - 32 A
Yêu cầu không gian / dài x rộng (Space requirement / length x width)	m	2.4 m x 5.4 m
Tổng trọng lượng (Total weight)	kg	12.500 kg
Khu vực làm việc (Work area)
Phạm vi điều chỉnh X, Y (Adjustment range X, Y)	mm	550 x 300 mm
Điều chỉnh dọc của đầu mài (W) (Vertical adjustment of the grinding head (W))	mm	450 mm
Khoảng trống giữa bề mặt bàn và tấm đỡ động cơ mài trục U (Passage between table surface and U-axis Grinding motor support plate)	mm	745 mm
Khoảng trống giữa bề mặt bàn và mũi động cơ mài (70HS) Giá đỡ dụng cụ (Passage between table surface and (70HS) grinding motor nose Tool holder)	mm	0 - 550 mm
Đường kính mài với chế độ mài hành tinh, với đĩa mài Ø 40 mm / 70HS
Động cơ mài 70HS ở vị trí trung tâm trục U, ở chế độ tự động (Grinding motor 70HS in U-axis centre position, in automatic mode)	mm	144 mm
Với tấm đỡ mở rộng (with cantilever plates)	mm	360 mm
Đường kính mài với chế độ mài hành tinh, với đĩa mài Ø 100 mm / 40HS
Động cơ mài 40HS ở vị trí trung tâm trục U, ở chế độ tự động (40HS grinding motor in U-axis centre position, in automatic mode)	mm	194 mm
Động cơ mài 40HS ở vị trí lệch trục U, ở chế độ bán tự động (40HS grinding motor in U-axis offset position, in semi-automatic mode)	mm	360 mm
Mài côn, góc bao gồm, phân kỳ hoặc hội tụ (tùy chọn) (Conical grinding, included angle, divergent or convergent (option))	độ (degree)	120 độ
Bàn máy (Table)
Diện tích sử dụng (Usable area)	mm	650 x 400 mm
Rãnh T, chiều rộng (T-slots, width)	mm	8, 10 mm
Tải trọng cho phép (Permissible load)	kg	300 kg
Tốc độ cấp liệu (Feed rate Speed)
Bàn và yên xe X, Y (Table and saddle X, Y)
Tốc độ điều chỉnh (Adjustment speed)	mm/phút	8.000 mm/phút
Tốc độ xử lý (Processing speed)	mm/phút	0 - 4.000 mm/phút
