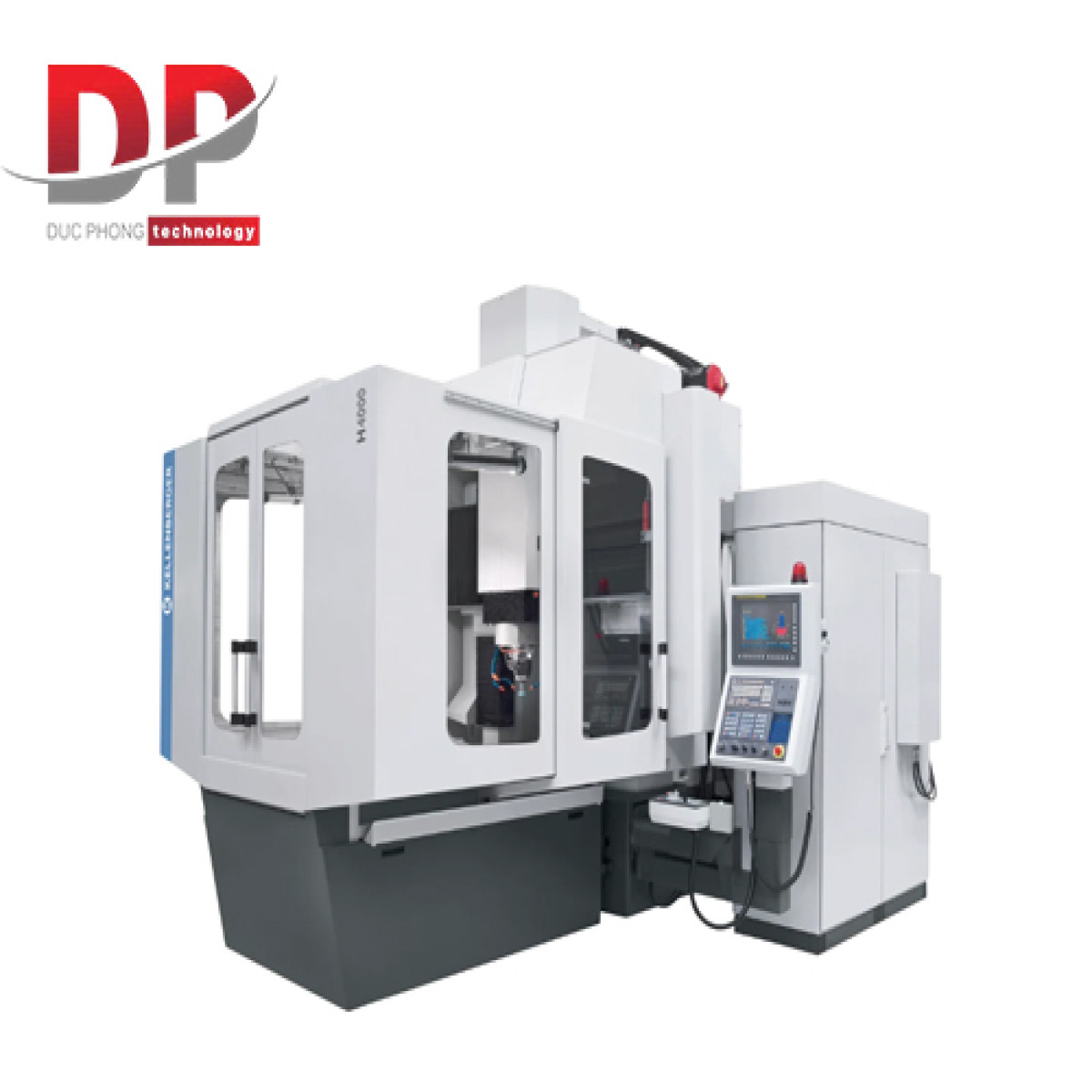

Máy mài CNC KELLENBERGER H4000

Name: Máy mài CNC KELLENBERGER H4000
Brand: Thiết bị cơ khí Đức Phong
SKU: KELLENBERGER H4000
Availability: OutOfStock
Rating: 5 (1 reviews)

Mã sản phẩm: KELLENBERGER H4000

Loại: Máy mài CNC

Danh mục: Máy CNC

Thương hiệu: HARDINGE

Xuất xứ: Mỹ

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: Info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Đang tải

Hình	Mã hàng	Model	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Thông tin sản phẩm:

KELLENBERGER là thương hiệu thuộc tập đoàn Hardinge. Các máy của thương hiệu Kellenberger của chúng tôi đáp ứng mọi yêu cầu nhờ cấu trúc từ các mô-đun cứng vững, chống xoắn và thiết kế nhất quán để đảm bảo ổn định nhiệt. Thông qua việc phát triển kỹ thuật liên tục, chúng tôi đảm bảo những cải tiến không ngừng về độ chính xác gia công để đáp ứng các yêu cầu trong tương lai.

Đầu dò đo lường để đo tự động theo phương pháp "best-fit" các chi tiết gia công.
Các trục quay A và trục quay-xoay A-B được tùy chỉnh có sẵn dưới dạng các đơn vị bổ sung.
Động cơ mài 70HS với phạm vi ứng dụng cực kỳ rộng từ 9000 vòng/phút đến 70000 vòng/phút.
Bộ sửa đá CBN với bộ truyền động HF, dùng để định hình (sửa) các đá mài CBN liên kết gốm và nhựa.
MSS – hệ thống đa cảm biến để tự động loại bỏ "mài không tải" và để tự động hiệu chuẩn đá mài.
Mài côn tự động với sự hỗ trợ của nội suy trục Z-U.

Điều khiển và phần mềm

KELLENBERGER H4000 được trang bị bộ điều khiển FANUC Series 30i-B:

Lập trình ISO
Các trang màn hình rõ ràng
Hướng dẫn vận hành và bảo trì trực tuyến

Thông số kỹ thuật:

Hạng Mục	Đơn Vị (Unit)	Giá Trị
Work Range
Range of adjustment X, Y	mm	1300 × 800
Vertical adjustment of grinding head (W)	mm	635
Clearance between table surface and U-axis carrier plate for grinding motor	mm	max. 905
Clearance between upright columns	mm	970
Diameter ground in planetary mode, with grinding wheel Ø 50 mm / 70HS:
• grinding motor 70HS in U-axis center position, automatic grinding mode	mm	max. 144
• grinding motor 70HS with extension plates, semi-automatic mode	mm	max. 360
Diameter ground in planetary mode, with grinding wheel Ø 100 mm / 40HS:
• grinding motor 40HS in U-axis center position, automatic grinding mode	mm	max. 194
• grinding motor 40HS with extension plates, semi-automatic mode	mm	max. 360
Taper grinding, included angle (divergent and convergent)	degree	max. 120
Table
Working surface	mm	1440 × 860
T-slots, width	mm	14
Permissible table load	kg	max. 800 (1’500)
Feeds
Table and saddle X, Y, W
• Machining speed	mm/min	0 – 2’000
• Traversing speed	mm/min	4’000
Grinding spindle Z, C, U
Diameter of the spindle sleeve	mm	125
Grinding Spindle Speeds (Basic Machine is prepared for):
• for electric grinding motor 40HS, infinitely adjustable & programmable	min⁻¹	4’000 – 40’000
• for electric grinding motor 70HS, infinitely adjustable & programmable	min⁻¹	9’000 – 65’000
• System to allow use of grinding turbine T15	min⁻¹	up to 150’000
C-axis planetary mode:
• Planetary mode, infinitely adjustable and programmable	min⁻¹	5 – 350
• C-axis follow-up mode, AC servo drive	min⁻¹	up to 10
Z-axis in alternating stroke mode:
• Z-alternating stroke movement, infinitely adjustable	mm/min	Vmin. 0.500
• Z-alternating stroke movement, infinitely adjustable	mm/min	Vmax. 22’000
• Z-stroke frequency	Hz	max. 8
• Z-stroke length, infinitely adjustable	mm	0.1 up to 170
U-axis radial travel capacity (in CNC-mode)	mm	from -3 up to +47
Accuracy
Positional uncertainty of the axes X, Y and W, corresponding to VDI/DGQ 3441	mm	0.0025
