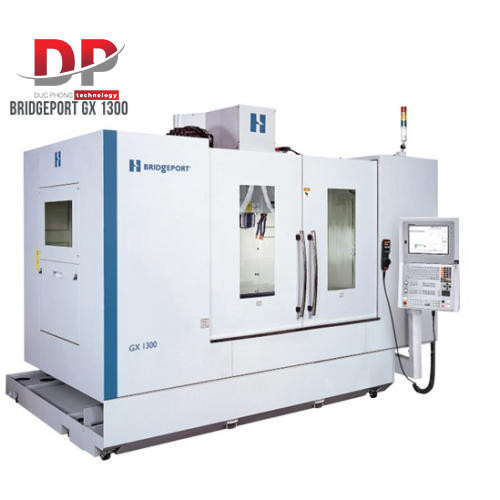

Máy phay CNC là gì? Cấu tạo và phân loại máy phay CNC

Máy phay CNC là một trong những loại máy móc, thiết bị gia công cơ khí phổ biến nhất hiện nay. Nhờ khả năng gia công tự động với tốc độ nhanh và chính xác, máy phay CNC dần thay thế các loại máy truyền thống để tăng năng suất làm việc, cải thiện chất lượng sản phẩm, đáp ứng nhiều yêu cầu khắt khe hiện nay. Để hiểu rõ hơn, hãy cùng tìm hiểu máy phay cnc là gì? Cấu tạo và phân loại máy phay cnc qua bài viết dưới đây nhé!

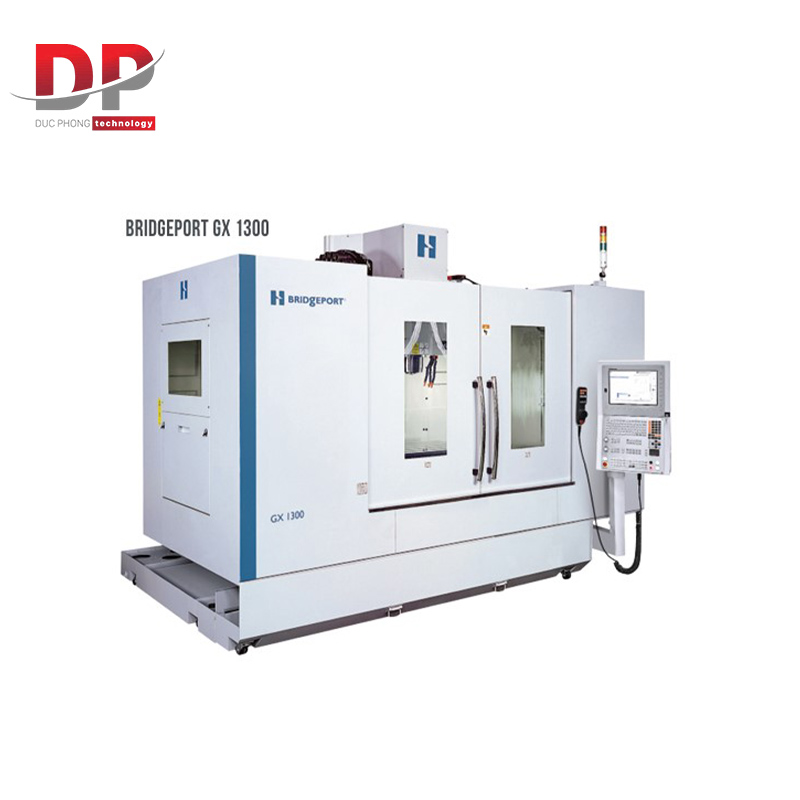

Máy phay CNC là gì?

Khái niệm

Máy phay CNC là một loại máy móc công cụ được lập trình và điểu khiển bằng máy tính (CNC - Computerized Numerical Control) để thực hiện các gia công phay trên vật liệu. Trong quá trình gia công, dao phay chuyển động theo đường đi được lập trình sẵn để cắt gọt vật liệu và tạo ra biên dạng mong muốn.

Khác với các loại máy phay truyền thống, phải setup máy bằng phương pháp thủ công, máy phay CNC hoạt động dựa trên chương trình lập trình sẵn, bằng mã lệnh G-code, điều khiển chính xác chuyển động của bàn máy và dao phay theo trục X, Y, Z hoặc có thể là nhiều trục hơn, giúp đạt độ chính xác cao.

Nguyên lý hoạt động của máy phay CNC:

Như thông tin đề cập ở trên, máy phay CNC hoạt động dựa trên việc điều khiển tự động chuyển động của dao phay và phôi thông qua hệ thống điều khiển bằng máy tính (CNC), cụ thể các bước như sau:

Bước 1:  Thiết kế và lập trình

Chi tiết gia công, sản phẩm sẽ được thiết kế trên phần mềm CNC, bản vẽ chi tiết sẽ được kỹ sư phân tích và chuyển sang phần mềm lập trình để tạo chương trình gia công (G-code). Trong đó quy định tọa độ, tốc độ trục chính, lượng chạy dao và chiều sâu cắt.

Bước 2: Truyền lệnh điều khiển

Sau khi thiết kế bản vẽ chi tiết, chương trình lập trình G-code sẽ được nạp vào bộ điều khiển, từ đó, bộ điều khiển sẽ phân tích và gửi tín hiệu đến các động cơ servo, động cơ bước để điều khiển chuyển động chính xác.

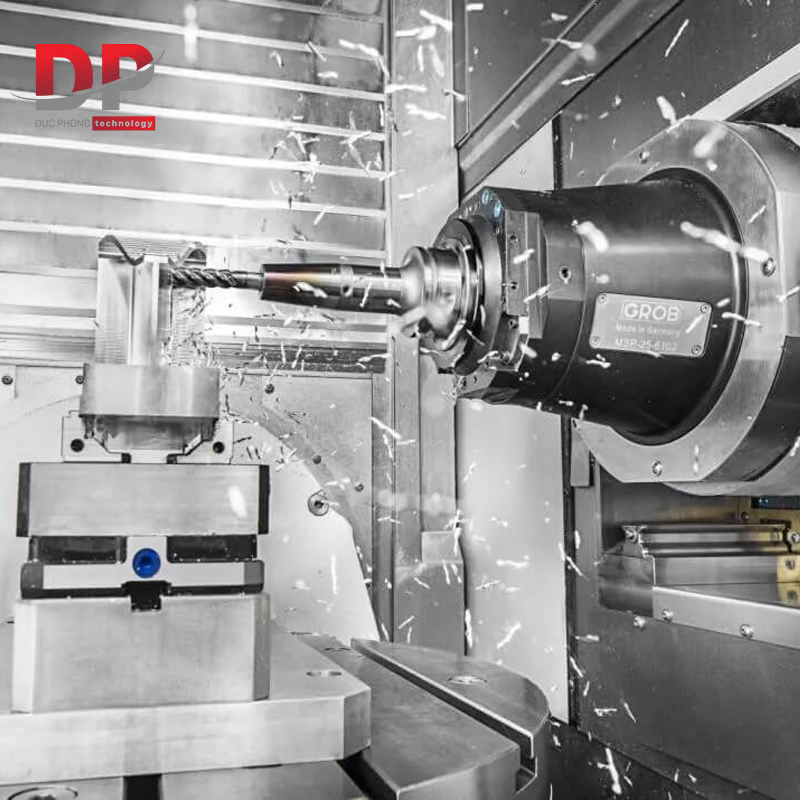

Bước 3: Máy phay CNC hoạt động theo chương trình

Dao phay quay tròn với tốc độ cao nhờ trục chính, bàn máy hoặc dao phay di chuyển theo trục X, Y, Z hoặc nhiều trục hơn để thực hiện quá trình cắt. Các thông số như tốc độ cắt, lượng ăn dao, chiều sâu cắt được kiểm soát chính xác nhằm đảm bảo chất lượng bề mặt và kích thước chi tiết.

Bước 4: Kiểm soát và hoàn thiện

Hệ thống CNC sẽ liên tục giám sát vị trí dao và phôi, sau khi gia công xong, chi tiết sẽ đạt được độ chính xác cao và đồng đều

>> Tham khảo thêm: Hướng dẫn vận hành máy phay chi tiết, hiệu quả

Cấu tạo máy phay CNC

Máy phay CNC có cấu tạo bởi 12 bộ phận chính cơ bản dưới đây:

1. Khung máy

Khung máy chính là bộ phận giữ vai trò đảm bảo sự ổn định cho máy phay CNC khi hoạt động, hạn chế rung động. Khung máy thường được làm từ những chất liệu cứng như thép, gang và đi kèm với một bộ đế, cột có thể tháo rời.

2. Trục chính

Trục chính máy phay CNC đóng vai trò xoay dao phay và tạo ra chuyển động quay cho phôi. Tùy theo từng loại máy mà trục chính sẽ được đặt theo chiều dọc hay chiều ngang. Cụ thể, với máy phay ngang, trục chính sẽ được xoay ngang. Với máy phay dọc, trục chính sẽ được xoay dọc.

Trục chính của máy phay CNC thường được điều khiển bằng các hệ thống servo hoặc bước. Theo các lệnh được lập trình sẵn, trục chính tạo ra các phép gia công theo yêu cầu trên vật liệu.

3. Gá đỡ dao

Gá đỡ dao là bộ phận quan trọng được gắn vào trục chính của máy phay CNC, chúng đóng vai trò giữ cho dao phay luôn chắc chắn, đảm bảo dao không bị rung lắc để quá trình thi công được chính xác nhất. Với các máy phay lớn thì đây sẽ là 1 hệ thống lên tới 200 – 300 ổ chứa dao.

>> Xem thêm: Hướng dẫn gá và đo dao phay trên máy phay CNC

4. Bộ thay dao tự động

Bộ thay dao tự động (ATC) có chức năng tự động thay đổi dao hiện tại bằng một dao khác đã được lập trình sẵn, công cụ giúp giảm thời gian thay dao thủ công, hạn chế sai sót. Với một số máy gia công nhỏ, ít dao thì bộ chứa dao chính là đài thay dao ATC, đài dao còn được gọi là magazine

5. Bảng điều khiển CNC

Bảng điều khiển CNC là nơi điều khiển và tương tác với máy phay CNC, là nơi mà người vận hành thiết lập, điều khiển trong quá trình gia công.

6. Bàn máy

Bàn máy là bộ được để đặt phôi gia công, bàn máy phải đảm bảo độ cứng, độ ổn định và phẳng để quá trình gia công diễn ra chính xác.

7. Vít me bi

Vít me bi là một hệ thống truyền động nhằm biến đổi chuyển động quay thành chuyển động tịnh tiến theo cơ chế con vít – bu lông. Giữa trục vít và đai vít là một lớp bi thép để giảm ma sát xuống mức thấp nhất.

8. Dao phay

Tùy theo yêu cầu gia công mà người thợ lựa chọn dao phay phù hợp. Hiện nay có một số loại dao phay phổ biến như: dao phay ngón, dao phay mặt, dao phay gắn mảnh, mũi khoan, dao phay ren, ...

9. Đồ gá

Đồ gá là bộ phận dùng để cố định phôi gia công trên bàn máy CNC, nó giúp đảm bảo cố định vật liệu gia công, giúp thực hiện phay chính xác. Một số loại đồ gá phổ biến như: ê tô, bàn kẹp, mỏ kẹp, vấu kẹp, khối V…

10. Hệ thống làm mát

Hệ thống làm máy cho máy phay CNC cung cấp nước làm máy quanh trục, bề mặt và dụng cụ cắt trong quá trình gia công với mục đích là duy trì nhiệt độ ổn định, an toàn trong suốt quá trình gia công, giảm thiểu độ ma sát, ăn mòn và tổn hại dao.

11. Hệ thống bôi trơn

Hệ thống bôi trơn giúp máy phay CNC hoạt động mượt mà, giảm ma sát và độ mài mòn

12. Hệ truyền động

Hệ thống truyền động được sử dụng để truyền chuyển động đến các trục chính và trục phụ trong quá trình gia công. Hệ thống này bao gồm bộ vít me bi, gối đỡ bi hai đầu trục vít me, ray trượt bi, khớp nối động cơ… Chúng có ảnh hưởng rất lớn đến độ chính xác gia công của máy phay CNC.

Ưu điểm của máy phay CNC

Máy phay CNC sở hữu nhiều ưu điểm vượt trội so với các loại máy phay truyền thống, một số ưu điểm đó có thể kể đến như:

• Tự động hóa quá trình phay, người thợ kỹ thuật chỉ cần setup, lập trình 1 lần duy nhất vào máy, giảm tối đa sự can thiệp của con người, từ đó đạt hiệu suất cao. giảm thiểu sai sót trong quá trình vận hành.
• Máy phay CNC có khả năng gia công với độ chính xác cao hơn nhiều so với máy phay truyền thống. Nhờ chương trình CNC đã được lập trình sẵn, máy có thể gia công chính xác, đúng vị trí, ngay cả những chi tiết nhỏ nhất. Điều này đảm bảo gia công đạt độ chính xác tối đa.
• Máy phay CNC mang lại hiệu suất làm việc lớn với tốc độ cắt nhanh, tự động, chúng có thể hoàn thành công việc trong thời gian ngắn hơn, không cần can thiệp của con người, từ đó tiết kiệm thời gian, chi phí nhân công
• Máy phay CNC có tính linh hoạt cao khi có thể gia công ở nhiều vật liệu khác nhau, và cũng được sử dụng để gia công các hình dạng phức tạp mà máy truyền thống không thực hiện được
• Cuối cùng là tính an toàn khi sử dụng, sản phẩm này được trang bị thêm các tính năng an toàn, giúp bảo vệ người vận hành. Một số tính năng an toàn có thể kể đến như: hệ thống bảo vệ quá tải, hệ thống dừng khẩn cấp hay hệ thống che chắn an toàn…

Phân loại máy phay CNC

Máy phay CNC trên thị trường có nhiều cách phân loại khác nhau, dưới đây là một số cách phân loại phổ biến:

Phân loại máy phay CNC theo cấu trúc:

Khi phân loại máy phay CNC theo cấu trúc, ta có 2 loại phổ biết là máy phay đứng và máy phay ngang. Mỗi loại được ứng dụng vào các yêu cầu, mục đích phay khác nhau

• Máy phay đứng CNC - Trục chính xoay dọc theo hướng vuông góc với bàn máy. Dao phay di chuyển ngang theo trục X.
• Máy phay ngang CNC - Trục chính xoay ngang hướng song song với bàn máy. Dao phay di chuyển dọc theo trục Z.

Phân loại máy phay CNC theo số trục:

Máy phay CNC có nhiều trục khác nhau, vì vậy người ta cũng thường phân loại chúng theo số trục để dễ gọi tên, các loại máy phay theo trục phổ biến:

• Máy phay CNC 3 trục - là loại máy bao gồm trục X, Y, Z, cho phép di chuyển dao phay theo 3 hướng
• Máy phay 4 trục - là loại máy ngoài 3 trục X, Y, Z thì còn có thêm 1 trục quay A cho phép phôi hoặc dao có thể di chuyển, xoay, lật nhằm tạo sự linh hoạt trong gia công
• Máy phay CNC 5 trục - là máy có thêm 2 trục A, B quay quanh 3 trục X, Y, Z cho phép dao phay theo nhiều hướng khác nhau, hỗ trợ gia công phức tạp, đòi hỏi độ chính xác cao.

Phân loại máy phay CNC theo tính năng:

Phân loại theo chức năng thì gồm có máy phay CNC chuyên dụng - chuyên dùng để gia công một dạng bề mặt nhất định như phay răng, then hoa, chép hình, ... Và máy phay CNC đa chức năng - có thể gia công nhiều bề mặt khác nhau trên cùng một máy, ngoài ra máy phay CNC đa chức năng cũng có thể thực hiện các chức năng khác như khoan, mài, ren, ...

Ứng dụng của máy phay CNC

Máy phay CNC được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như:

• Ngành cơ khí chế tạo, giúp gia công các chi tiết máy như bánh răng, vỏ máy, trục, ...
• Ngành khuôn mẫu: giúp gia công các loại khuôn mẫu cho ngành công nghiệp khác nhau như nhựa, cao su, kim loại, ...
• Ngành điện tử: gia công các chi tiết điện tử như vi mạch, tụ điện, điện trở, ...
• Ngành y tế: gia công các thiết bị y tế, vật tư như ốc, vít, các bộ phận trong máy điều trị y tế, máy quét hình ảnh, ...
• Ngành gia dụng: gia công nồi, chảo, dao, kéo,...

Giá máy phay CNC là bao nhiêu? Địa chỉ mua máy phay CNC chính hãng, chất lượng cao

Giá của máy pháy CNC phụ thuộc vào nhiều yếu tố khác nhau, cụ thể:

• Thương hiệu sản xuất: Các thương hiệu máy pháy CNC nổi tiếng đến từ Nhật Bản hay Châu Âu thường sẽ có giá cao hơn so với các thương hiệu không có tên tuổi. Tuy nhiên các thương hiệu nổi tiếng luôn đi kèm với chất lượng sản phẩm bền bỉ, chất lượng cao vượt trội
• Những máy phay CNC đa chức năng sẽ có giá bán cao hơn, các tính năng nâng cao giúp tăng hiệu quả và hiệu suất của quá trình gia công
• Thiết kế, cấu trúc của máy: có nhiều loại máy phay CNC khác nhau như máy đứng, máy ngang, máy 3 trục, 4 trục, trục, ... Mỗi loại phù hợp với các gia công riêng, do đó giá thành cũng khác nhau.
• Giá máy phay CNC còn phụ thuộc vào đơn vị phân phối tại quốc gia

Nếu bạn đang tìm hiểu về dòng máy này nhưng còn nhiều thắc mắc chưa được giải đáp, hãy đến với Đức Phong. Chúng tôi là nhà phân phối máy móc, thiết bị và dụng cụ cơ khí hàng đầu tại thị trường Việt Nam. Hợp với với hơn 4000 nhà cung cấp nổi tiếng toàn cầu, Thiết bị cơ khí Đức Phong luôn cam kết hỗ trợ, mang tới những sản phẩm chất lượng cao, chính hãng, giá tốt nhất.

Chúng tôi có đội ngũ kỹ thuật viên dày dặn kinh nghiệm giải đáp, tư vấn khách hàng 24/7, hỗ trợ dự án đến khi đi vào hoạt động. Các dòng máy phay CNC hiện tại của Đức Phong đều là các sản phẩm chính hãng nhập khẩu cao cấp từ các thương hiệu lớn như, Axisco, Hadinger, ... Đây đều là những thương hiệu có tên tuổi và đã được khẳng định về chất lượng trên toàn cầu. Bên cạnh đó, tại Đức Phong, chúng tôi có đội ngũ kỹ sư, hỗ trợ lắp đặt, bảo hành lâu dài cho quý khách hàng với mức giá vô cùng cạnh tranh.

Mọi thông tin liên hệ:

THIẾT BỊ CƠ KHÍ ĐỨC PHONG

Hà Nội: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Hotline: 0985779287 (Zalo)

website: https://ducphongstore.vn/

Mail: Info@ducphong.vn

Hỗ trợ 24/7

Chi nhánh Hồ Chí Minh: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Trên đây là toàn bộ thông tin về máy phay CNC, hy vọng rằng những chia sẻ trên sẽ hữu ích và giúp bạn lựa chọn được một sản phẩm phù hợp cho doanh nghiệp của mình. Nếu bạn có thắc mắc gì về máy phay CNC cần được tư vấn, hãy liên hệ với Đức Phong để được hỗ trợ sớm nhất.
