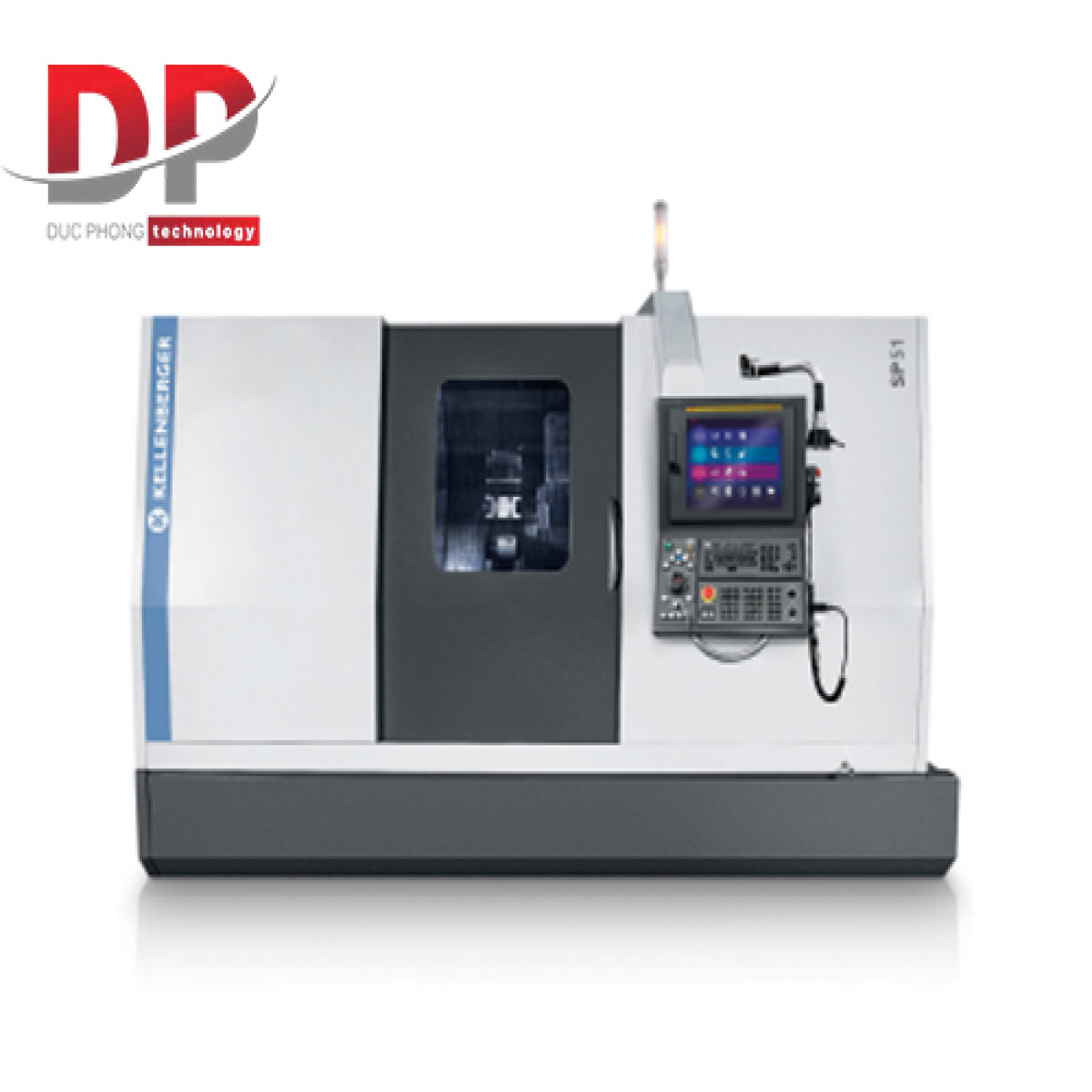

Máy tiện CNC Kellenberger SP-Series

Name: Máy tiện CNC Kellenberger SP-Series
Brand: Thiết bị cơ khí Đức Phong
SKU: Kellenberger SP-Series
Availability: OutOfStock
Rating: 5 (1 reviews)

Mã sản phẩm: Kellenberger SP-Series

Loại: Máy tiện CNC

Danh mục: Máy CNC

Thương hiệu: HARDINGE

Xuất xứ: Mỹ

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: Info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Đang tải

Hình	Mã hàng	Model	Mô tả	Giá bán (vnđ)	Số lượng
		SP42	SP42
		SP51	SP51
		SP65	SP65

ĐẶC ĐIỂM NỔI BẬT

Thông tin sản phẩm:

Được thiết kế để vượt xa mong đợi, các máy thuộc Dòng Kellenberger SP-Series lý tưởng cho gia công 2 trục có độ chính xác cao hoặc các hoạt động đa nhiệm phức tạp đòi hỏi độ chính xác cao và khả năng xử lý chi tiết tinh xảo, cũng như các chi tiết được gia công hoàn chỉnh chỉ trong một lần gá đặt. Các gói máy được cấu hình sẵn với các tính năng phổ biến nhất của chúng tôi, vì vậy bạn có thể chọn cấu hình máy công cụ phù hợp để sản xuất các chi tiết của mình một cách hiệu quả và sinh lời nhất.

Một dòng máy công cụ do Kellenberger (một thương hiệu thuộc tập đoàn Hardinge) sản xuất.
Thiết lập tiêu chuẩn cho tiện với độ chính xác cao và hiệu suất vượt trội.
Lý tưởng cho gia công 2 trục có độ chính xác cao hoặc các hoạt động đa nhiệm phức tạp đòi hỏi độ chính xác cao và khả năng xử lý chi tiết tinh xảo.
Có khả năng gia công chi tiết hoàn chỉnh chỉ trong một lần gá đặt.
Các gói máy được cấu hình sẵn với các tính năng phổ biến để tối ưu hóa việc sản xuất chi tiết một cách hiệu quả và sinh lời.

Tính năng tùy chọn:

Kellenberger SP-Series là sự kết hợp của các thực tiễn tốt nhất, thiết kế và phần cứng, phần mềm sản xuất được tích hợp vào một máy công cụ mang lại mức độ chính xác cao nhất cho các trung tâm tiện sản xuất, yêu cầu ít sự can thiệp của con người nhất trên thị trường hiện nay.

Điểm khác biệt chính

Độ cứng vững cao của máy được chứng nhận bằng công nghệ FEA (Phân tích phần tử hữu hạn)
Chất lượng bề mặt cao 0.2 µ hoặc tốt hơn
Kiểm tra độ tròn để đạt độ chính xác hình học tối đa
Cân bằng động của trục chính và động cơ truyền động
Công nghệ động cơ trục chính tích hợp bao quanh không sử dụng dây đai
Vòng bi trục chính có độ chính xác cao được lựa chọn phù hợp
Khả năng duy trì tổng độ lệch đường kính trong phạm vi 3 µ sau thời gian khởi động ngắn
Độ lặp lại cao của các trục là 0.76 µ
Gói điều khiển / động cơ / truyền động mạnh mẽ với độ phân giải điều khiển 0.1 µ
Thước quang học tuyến tính kỹ thuật số có độ chính xác cao

Hệ điều khiển và phần mềm

FANUC 31i TB – Các chức năng điều khiển đạt được

Bù dụng cụ với hình học / mòn (99) (XYZR)
Lựa chọn hệ Inch / Hệ mét theo G-code
Mở rộng bộ nhớ 64 Kbyte (160 mét)
Lập trình tuyệt đối / gia số
Hiển thị cảnh báo
Tự động cài đặt hệ tọa độ
Xử lý nền
Bỏ qua khối
Chu trình cố định (tiện / khoan)
Vát mép / bo góc
Nội suy tròn qua lập trình R
Lập trình tốc độ cắt không đổi
Cắt ren liên tục
Cài đặt hệ tọa độ (G50)
Macro tùy chỉnh B
Lập trình dấu thập phân
Lập trình đường kính / bán kính
Lập trình với kích thước bản vẽ trực tiếp
Hiển thị vị trí, chương trình, lịch sử cảnh báo
Có khả năng Ethernet
Chỉnh sửa chương trình chi tiết nâng cao (sao chép / thay thế)
Tìm kiếm số chi tiết bên ngoài
Chạy tham chiếu linh hoạt

Tiêu chí / Model	SP42	SP51	SP65
Công suất trục chính (Spindle HP)	15 HP (11 kW) (30 phút)	20 HP (15 kW) (Liên tục)	35 HP (26 kW) (Liên tục)
Tốc độ trục chính (Spindle Speed)	6.000 vòng/phút	5.000 vòng/phút	4.000 vòng/phút
Kích thước mâm cặp (Chuck Size)	6" (150 mm)	8" (200 mm)	10" (250 mm)
Chiều dài gia công tối đa (Max. Machining Length)	14.2" (360.7 mm)	23.6" (599.5 mm)	23.6" (599.5 mm)
Đường kính gia công tối đa (Max. Machining Diameter)	8.91" (226.3 mm)	12.35" (313.7 mm)	12.35" (313.7 mm)
Kích thước thanh (Bar Size)	1.625" (42 mm)	2" (51 mm)	2.5" (65 mm)
Số vị trí đài dao (No. Turret Stations)	16 vị trí (BMT-45)	12 vị trí (BMT-55)	12 vị trí (BMT-55)
Bộ điều khiển CNC (CNC Control Unit)	FANUC 31i	FANUC 31i	FANUC 31i
Trọng lượng máy xấp xỉ (Approx. Machine Weight)	13,100 lbs (5,940 kg)	17,200 lbs (7,800 kg)	17,200 lbs (7,800 kg)
Diện tích sàn (Floor Space)	98" x 83.5" x 82.25" (2,489 mm x 2,121 mm x 2,089 mm)	128.23" x 91.04" x 83.6" (3,257 mm x 2,312 mm x 2,123 mm)	128.23" x 91.04" x 83.6" (3,257 mm x 2,312 mm x 2,123 mm)

Thông số kỹ thuật chi tiết:

Tiêu chí / Model	SP42	SP51	SP65
Dung tích dung dịch làm mát (Coolant Capacity)	55 gallon (208 lít)	67 gallon (254 lít)	67 gallon (254 lít)
Áp suất tối đa (Max. Pressure)	200 psi (13.8 bar)	200 psi (13.8 bar)	200 psi (13.8 bar)
Tốc độ dòng dung dịch làm mát (Mỗi phút) (Coolant Flow Rate (Per-Minute))	6.7 gallon (25.4 lít)	6.7 gallon (25.4 lít)	6.7 gallon (25.4 lít)
Áp suất cao xuyên đài dao (Tùy chọn) (High Pressure Through Turret (Option))	1.000 psi (68.95 bar)	1.000 psi (68.95 bar)	1.000 psi (68.95 bar)
Thông số kỹ thuật về độ chính xác & độ hoàn thiện bề mặt HIỆU SUẤT CAO (HIGH-PERFORMANCE Accuracy & Surface Finish Specifications)
Độ hoàn thiện bề mặt chi tiết (Part Surface Finish)	12 micro-inch / 0.30 micron	12 micro-inch / 0.30 micron	12 micro-inch / 0.30 micron
Độ lặp lại trục tổng thể (Overall Axis Repeatability)	0.00005” / 1.27 micron	0.00005” / 1.27 micron	0.00005” / 1.27 micron
Độ phân giải chương trình (không SP) (Program Resolution (non-SP))	0.00001” (0.0001mm)	0.00001” (0.0001mm)	0.00001” (0.0001mm)
Độ lặp lại lập chỉ mục đài dao (Turret Indexing Repeatability)	0.000060” / 1.52 micron	0.000060” / 1.52 micron	0.000060” / 1.52 micron
Thông số kỹ thuật về độ chính xác & độ hoàn thiện bề mặt (Accuracy & Surface Finish Specifications)
Độ lặp lại trục tổng thể (X, Z) (Overall Axis Repeatability (X, Z))	0.000030” (0.76 micron)	0.000030” (0.76 micron)	0.000030” (0.76 micron)
Độ hoàn thiện bề mặt chi tiết (Part Surface Finish)	6 micro-inch (0.15 micron)	8 micro-inch (0.2 micron)	8 micro-inch (0.2 micron)
Độ tròn (Roundness)	0.00001” (0.25 micron)	0.00002” (0.5 micron)	0.000025” (0.625 micron)
Tổng độ biến thiên đường kính (Total Variation on Diameter)	0.00012” (3 micron)	0.00012” (3 micron)	0.00012” (3 micron)
Độ phân giải chương trình (Program Resolution)	0.00001” (0.0001mm)	0.00001” (0.0001mm)	0.00001” (0.0001mm)
Độ lặp lại lập chỉ mục đài dao (Turret Indexing Repeatability)	0.000060” / 1.52 micron	0.000060” / 1.52 micron	0.000060” / 1.52 micron
Yêu cầu về điện (Cấu hình MSY) (Power Requirements (MSY Configuration))
kVA tối đa / Ampe tải đầy đủ (Max. kVA/Full Load Amps)	81 kVA/102 FLA	89 kVA/112 FLA	89 kVA/112 FLA
Điện áp / Hz tối đa (Max. Voltage/Hz)	400/50Hz, 460/60Hz	400/50Hz, 460/60Hz	400/50Hz, 460/60Hz
Pha / Hertz (Phase/Hertz)	3 pha/50-60 Hz	3 pha/50-60 Hz	3 pha/50-60 Hz
Khác (Miscellaneous)
Bôi trơn (Lubrication)	Mỡ	Mỡ	Mỡ
Giao tiếp (Communication)	RS-232-C, Ethernet	RS-232-C, Ethernet	RS-232-C, Ethernet
Chiều dài (Length)	98” (2489.2mm)	128.23” (3257mm)	128.23” (3257mm)
Chiều sâu (Depth)	85.24” (2165mm)	91.04” (2312.4mm)	91.04” (2312.4mm)
Chiều cao (không có đèn tín hiệu) (Height (no stack light))	82.25” (2089mm)	83.6” (2123mm)	83.6” (2123mm)
Trọng lượng xấp xỉ (Approx. Weight)	13,100 lb (5940kg)	17,200 lb (7800kg)	17,200 lb (7800kg)
Trọng lượng vận chuyển xấp xỉ (Approx. Shipping Weight)	13,600 lb (6170kg)	18,900 lb (8570kg)	18,900 lb (8570kg)
Yêu cầu khí nén (Air Requirement)	70 - 90 psi (4.8-6.2 bar)	70 - 90 psi (4.8-6.2 bar)	70 - 90 psi (4.8-6.2 bar)

Đường kính quay tối đa trên vỏ thanh dẫn (Max. Swing Over Way Covers)	27” (685.8mm)	29.88” (758.9mm)	29.88” (758.9mm)
Kích thước mâm cặp (Chuck Size)	6” (150mm)	8” (200mm)	10” (250mm)
Khả năng thanh tối đa (Max. Bar Capacity)	1.625” (42mm)	2” (51mm)	2.5” (65mm)
Đường kính gia công tối đa (BMT) (Max. Machining Diameter (BMT))	9.41” (239mm)	12.35” (313.7mm)	12.35” (313.7mm)
Đường kính gia công tối đa (Kiểu T) (Max. Machining Diameter (T-Style))	12.9” (327.7mm)	15.245” (387.2mm)	15.245” (387.2mm)
Chiều dài gia công tối đa với ụ động (BMT) (Max. Machining Length w/Tailstock BMT)	14.2” (360.6mm)	22.47” (570.7mm)	22.47” (570.7mm)
Chiều dài gia công tối đa với ụ động (Kiểu T Kellenberger) (Max. Machining Length w/Tailstock Kellenberger T-style)	14.9” (378.5mm)	23.6” (599.4mm)	23.6” (599.4mm)
Chiều dài gia công tối đa với mâm cặp (BMT) (Max. Machining Length w/Chuck BMT)	9.63” (244.6mm)	16.85” (428mm)	15.70” (398.65mm)
Chiều dài gia công tối đa với mâm cặp (Kiểu T Kellenberger) (Max. Machining Length w/Chuck Kellenberger T-style)	10.3” (261.6mm)	17.99” (456.8mm)	16.83” (427.36mm)
TRỤC CHÍNH CHÍNH (Main Spindle)
Tốc độ tối đa (Max. Speed)	6000 vòng/phút	5000 vòng/phút	4000 vòng/phút
Công suất định mức tối đa (liên tục) (Max. Power Rating (cont.))	15 HP (11 kW)	20 HP (15 kW)	35 HP (26 kW)
Mô-men xoắn tối đa (liên tục) (Max. Torque (cont.))	108 ft-lb (146.3 Nm)	256 ft-lb (347 Nm)	311 ft-lb (421 Nm)
Tốc độ cơ sở (Base Speed)	750 vòng/phút	420 vòng/phút	590 vòng/phút
Kiểu đầu trục chính (Spindle Nose)	A2-5 / 16 C	A2-6 / 20 C	A2-6 / 25 C
Kích thước mâm cặp (chưa bao gồm) (Chuck Size (chuck not included))	6” (150 mm)	8” (200 mm)	10” (250 mm)
Lỗ trục chính (không phải khả năng thanh) (Spindle Bore (not bar capacity))	1.89” (48mm)	2.378” (60.4mm)	2.935” (75mm)
Chiều cao tâm trục chính (Spindle Center Height)	42” (1066.8mm)	42” (1066.8mm)	42” (1066.8mm)
Tầm với trục chính (Spindle Reach)	16” (406.4mm)	17.5” (444.5mm)	17.5” (444.5mm)
Định hướng trục chính (tùy chọn) (Spindle Orient (opt.))	1.0 độ	1.0 độ	1.0 độ
Kiểu bộ đóng (Closer Type)	Thủy lực	Thủy lực	Thủy lực
Trọng lượng treo tối đa (Max. Hang Weight)	100 lbs. (45.3kg)	300 lbs. (136kg)	300 lbs. (136kg)
TRỤC PHỤ (Sub-Spindle)
Tốc độ tối đa (Max. Speed)	6000 vòng/phút	5000 vòng/phút	5000 vòng/phút
Công suất định mức tối đa (liên tục) (Max. Power Rating (cont.))	15 HP (11 kW)	15 HP (11 kW)	15 HP (11 kW)
Mô-men xoắn tối đa (liên tục) (Max. Torque (cont.))	108 ft-lb (146.3 Nm)	108 ft-lb (146.3 Nm)	108 ft-lb (146.3 Nm)
Tốc độ cơ sở (Base Speed)	750 vòng/phút	750 vòng/phút	750 vòng/phút
Kiểu đầu trục chính (Spindle Nose)	A2-5 / 16 C	A2-6 / 20 C	A2-6 / 20 C
Kích thước mâm cặp (chưa bao gồm) (Chuck Size (chuck not included))	6” (150 mm)	6” (150 mm)	6” (150 mm)
Lỗ trục chính (không phải khả năng thanh) (Spindle Bore (not bar capacity))	1.89” (48mm)	2.378” (60.4mm)	2.378” (60.4mm)
Chiều cao tâm trục chính (Spindle Center Height)	42” (1066.8mm)	42” (1066.8mm)	42” (1066.8mm)
Tầm với trục chính (Spindle Reach)	16” (406.4mm)	16” (406.4mm)	16” (406.4mm)
Định hướng trục chính (tùy chọn) (Spindle Orient (opt.))	1.0 độ	1.0 độ	1.0 độ
Kiểu bộ đóng (Closer Type)	Khí nén	Khí nén	Khí nén
Hành trình tối đa (Max. Travel)	16” (406.4mm)	25.125” (638mm)	25.125” (638mm)
Tốc độ chạy dao nhanh tối đa (Max. Traverse Rate)	1200 ipm (30.5m/phút)	1500 ipm (38m/phút)	1500 ipm (38m/phút)
Khoảng cách tối đa từ mặt trục phụ đến trục chính (Max. Distance from Sub to Main Spindle Face)	16.5” (419.1mm)	25.75” (654.1mm)	25.75” (654.1mm)
Khoảng cách tối thiểu từ mặt trục phụ đến trục chính (Min. Distance from Sub to Main Spindle Face)	.5” (12.7mm)	.625” (15.8mm)	.625” (15.8mm)
Trọng lượng treo tối đa (Max. Hang Weight)	100 lbs. (45.3kg)	100 lbs. (45.3kg)	100 lbs. (45.3kg)

Hành trình trục X tối đa (Max. X-Axis Travel)	6.37” (161.8mm)	7.76” (197mm)	7.76” (197mm)
Hành trình trục Z tối đa (Max. Z-Axis Travel)	16” (406.4mm)	25” (635mm)	25” (635mm)
Hành trình trục Y tối đa (Max. Y-Axis Travel)	3.25” (82.55mm)	3.50” (88.90mm)	3.50” (88.90mm)
Lực đẩy trục Z liên tục (Continuous Z-Axis Thrust)	1,500 lbs. (6,672N)	2,250 lbs (10,008N)	2,250 lbs (10,008N)
Tốc độ chạy dao nhanh trục X (X-Axis Rapid Traverse Rates)	945 ipm (24m/phút)	1100 ipm (28m/phút)	1100 ipm (28m/phút)
Tốc độ chạy dao nhanh trục Z (Z-Axis Rapid Traverse Rates)	1200 ipm (30.5m/phút)	1500 ipm (38m/phút)	1500 ipm (38m/phút)
Tốc độ chạy dao nhanh trục Y (Y-Axis Rapid Traverse Rates)	500 ipm (12.7m/phút)	500 ipm (12.7m/phút)	500 ipm (12.7m/phút)
Tấm trên đài dao dao sống BMT Kellenberger (Kellenberger BMT Live Tooling Top Plate)
Hai chiều BMT	16 vị trí + chia ½	12 vị trí + chia ½	12 vị trí + chia ½
Chuôi vuông (Square Shank)	3/4” (20mm)	1” (25mm)	1” (25mm)
Dao chuôi tròn (Round Shank Tooling)	1.25” (32mm)	1.5” (40mm)	1.5” (40mm)
Thời gian lập chỉ mục (xoay/bao gồm kẹp-nhả) (Index Time (rotation/including clamp-unclamp))	0.35/1.45 giây	0.35/1.35 giây	0.35/1.35 giây
Đường kính chuôi dao với collet ER 25 (Tool Shank Dia. w/ER 25 Collets)	0.04 - 0.625” (1mm - 16mm)	0.04 - 0.625” (1mm - 16mm)	0.04 - 0.625” (1mm - 16mm)
Công suất định mức dao sống (30 phút) (Live Tooling Power Rating (30 Min Rating))	7.5 HP (5.5 kW)	10 HP (7.5 kW)	10 HP (7.5 kW)
Mô-men xoắn định mức dao sống (30 phút) (Live Tooling Torque Rating (30 Min Rating))	25 ft-lb (33 Nm)	31 ft-lb (42 Nm)	31 ft-lb (42 Nm)
Tốc độ tối đa của dao sống (Live Tooling Max Speed)	8.000 vòng/phút	8.000 vòng/phút	8.000 vòng/phút
Tấm trên tĩnh loại khối Kellenberger (Kiểu T) (Kellenberger Block Type (T-Style) Static Top Plate)
Loại khối (Tĩnh) hai chiều (Block Type (Static) bi-directional)	12 vị trí	12 vị trí	12 vị trí
Chuôi vuông (Dao trái, phải hoặc đảo ngược) (Square Shank (Left, Right or Inverted Tooling))	3/4” (20mm)	1” (25mm)	1” (25mm)
Dao chuôi tròn (Round Shank Tooling)	1.25” (32mm)	1.5” (40mm)	1.5” (40mm)
Thời gian lập chỉ mục (xoay/bao gồm kẹp-nhả) (Index Time (rotation/including clamp-unclamp))	0.35/1.2 giây	0.35/1.2 giây	0.35/1.2 giây
Ụ động điều khiển bằng Servo (Servo Driven Tailstock)
Côn Morse (không cần ống lót) (Morse Taper (no quill needed))	MT # 4	MT # 4	MT # 4
Hành trình ụ động tối đa (Max. Tailstock Travel)	16” (406.4mm)	25.15” (638.8mm)	25.15” (638.8mm)
Tốc độ chạy dao nhanh tối đa (Max. Traverse Rate)	1200 ipm (30.5m/phút)	1500 ipm (38m/phút)	1500 ipm (38m/phút)
Lực tác dụng tối thiểu (Min. Applied Force)	350 lb. (1.55kN)	370 lb. (1.6kN)	370 lb. (1.6kN)
Lực tác dụng tối đa (Max. Applied Force)	1500 lb. (6.7kN)	1599 lb. (7.1kN)	1599 lb. (7.1kN)
