Bảng tra kích thước vòng bi bạc đạn chính xác

Bảng tra kích thước vòng bi bạc đạn chính xác là công cụ không thể thiếu trong thiết kế, sửa chữa và bảo trì máy móc. Việc tra đúng kích thước vòng bi giúp lựa chọn bạc đạn phù hợp với trục và gối đỡ, đảm bảo độ chính xác lắp ráp, giảm ma sát, hạn chế rung động và kéo dài tuổi thọ thiết bị. Trong bài viết này, chúng tôi sẽ cung cấp bảng tra kích thước vòng bi tiêu chuẩn, dễ hiểu, chính xác theo thông số kỹ thuật, giúp bạn tra cứu nhanh và ứng dụng hiệu quả trong thực tế gia công cơ khí.

Bảng tra thông số vòng bi bạc đạn phổ biến hiện nay

Các thông số vòng bi cần biết trước khi tra cứu

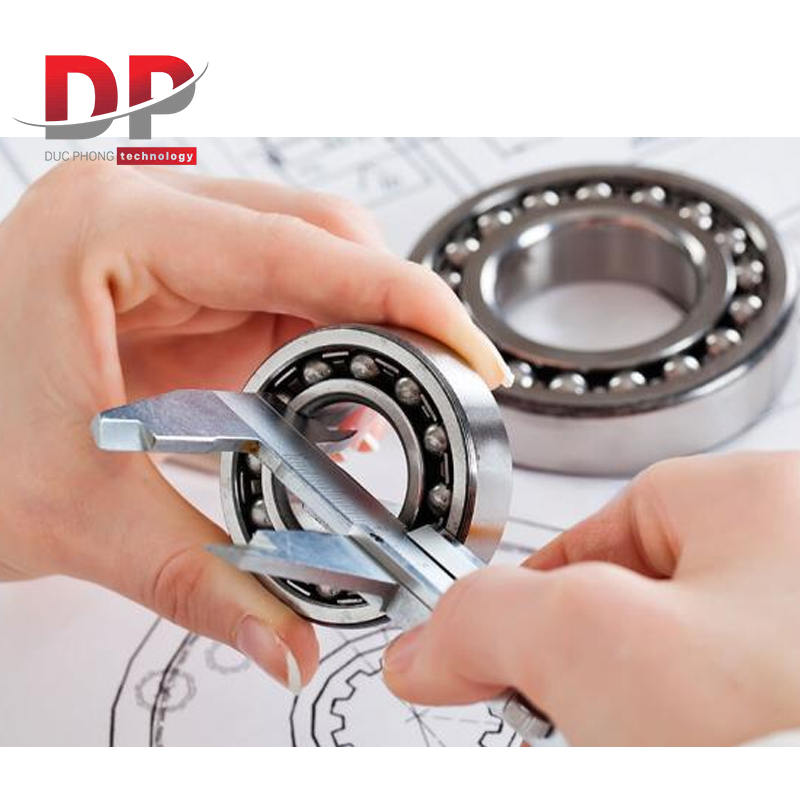

Thông số đường kính trong (d)

Đường kính trong (ký hiệu d) là kích thước của lỗ trung tâm vòng bi, nơi lắp trực tiếp với trục. Thông số này được đo bằng milimet (mm), tính từ điểm thấp nhất của vòng trong đến điểm thấp nhất đối diện.

Đường kính trong quyết định mức độ ăn khớp giữa bạc đạn và trục, ảnh hưởng trực tiếp đến độ ổn định khi làm việc. Việc lựa chọn vòng bi có đường kính trong phù hợp là yếu tố bắt buộc nhằm đảm bảo lắp ráp chính xác, tránh hiện tượng lỏng trục hoặc lắp quá chặt gây nóng và mài mòn sớm.

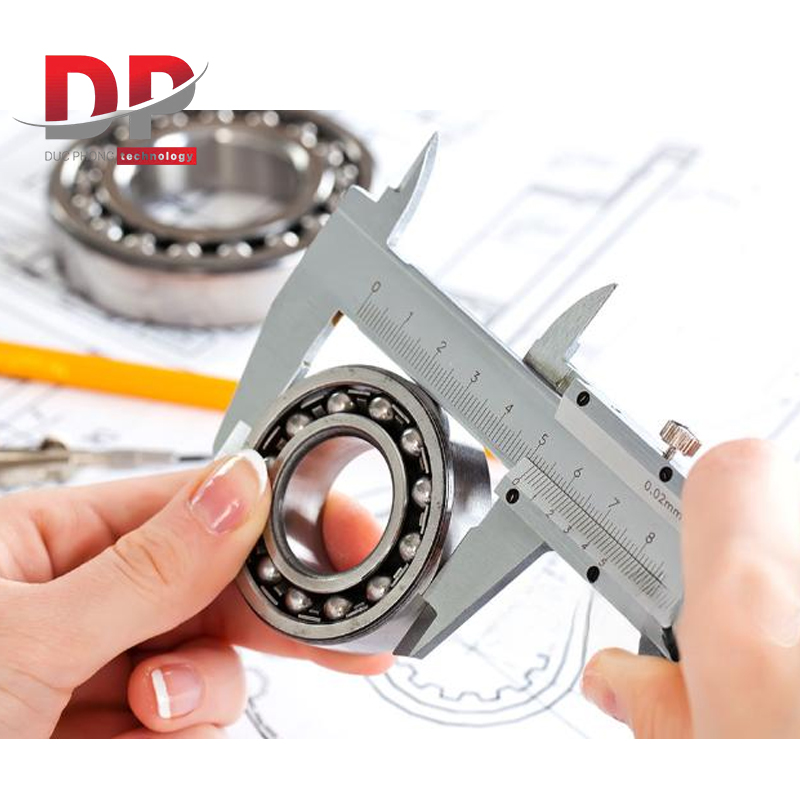

Thông số đường kính ngoài (D)

Đường kính ngoài (ký hiệu D) thể hiện kích thước tổng thể của vòng bi, được đo từ điểm cao nhất của vòng ngoài đến điểm cao nhất đối diện, đơn vị tính là milimet (mm).

Thông số này dùng để xác định khả năng lắp đặt vòng bi vào gối đỡ hoặc vỏ máy. Nếu đường kính ngoài không phù hợp, vòng bi sẽ không thể lắp vừa hoặc không đảm bảo độ cố định cần thiết trong quá trình vận hành.

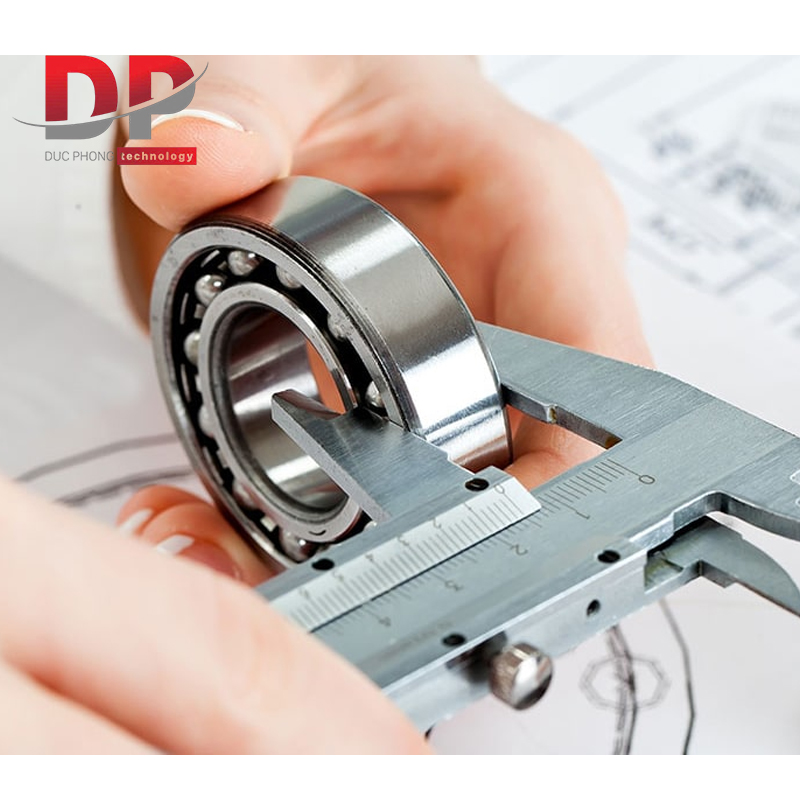

Thông số độ dày vòng bi (B)

Độ dày vòng bi (ký hiệu B) là khoảng cách giữa hai mặt bên của bạc đạn, được đo theo phương dọc trục và tính bằng milimet (mm).

Đây là thông số quan trọng ảnh hưởng đến khả năng chịu tải và độ cứng vững của vòng bi. Thông thường, vòng bi có độ dày lớn hơn sẽ chịu được tải trọng cao hơn và hoạt động ổn định hơn trong các điều kiện làm việc nặng.

Bảng tra kích thước, thông số vòng bi

Mã ký hiệu vòng bi	Đường kính trong(mm)	Đường kính ngoài(mm)	Độ dày(mm)
Vòng bi 6000	10	26	8
Vòng bi 6001	12	28	8
Vòng bi 6002	15	32	9
Vòng bi 6003	17	35	10
Vòng bi 6004	20	42	12
Vòng bi 6005	25	47	12
Vòng bi 6006	30	55	13
Vòng bi 6007	35	62	14
Vòng bi 6008	40	68	15
Vòng bi 6009	45	75	16
Vòng bi 6010	50	80	16
Vòng bi 6011	55	90	18
Vòng bi 6012	60	95	18
Vòng bi 6013	65	100	18
Vòng bi 6014	70	110	20
Vòng bi 6015	75	115	20
Vòng bi 6016	80	125	22
Vòng bi 6017	85	130	22
Vòng bi 6018	90	140	24
Vòng bi 6019	95	145	24
Vòng bi 6020	100	150	24
Vòng bi 6021	105	160	26
Vòng bi 6022	110	170	28
Vòng bi 6024	120	180	28
Vòng bi 6026	130	200	33
Vòng bi 6028	140	210	33
Vòng bi 6030	150	220	35
Vòng bi 6200	10	30	9
Vòng bi 6201	12	32	10
Vòng bi 6202	15	35	11
Vòng bi 6203	17	40	12
Vòng bi 6204	20	47	14
Vòng bi 6205	25	52	15
Vòng bi 6206	30	62	16
Vòng bi 6207	35	72	17
Vòng bi 6208	40	80	18
Vòng bi 6209	45	85	19
Vòng bi 6210	50	90	20
Vòng bi 6211	55	100	21
Vòng bi 6212	60	110	22
Vòng bi 6213	65	120	23
Vòng bi 6214	70	125	24
Vòng bi 6215	75	130	25
Vòng bi 6216	80	140	26
Vòng bi 6217	85	150	28
Vòng bi 6218	90	160	30
Vòng bi 6219	95	170	32
Vòng bi 6220	10	180	34
Vòng bi 6300	10	35	11
Vòng bi 6301	12	37	12
Vòng bi 6302	15	42	13
Vòng bi 6303	17	47	14
Vòng bi 6304	20	52	15
Vòng bi 6305	25	62	17
Vòng bi 6306	30	72	19
Vòng bi 6307	25	80	21
Vòng bi 6308	40	90	23
Vòng bi 6309	45	100	25
Vòng bi 6310	50	110	27
Vòng bi 6311	55	120	29
Vòng bi 6312	60	130	31
Vòng bi 6313	65	140	33
Vòng bi 6314	70	150	35
Vòng bi 6315	75	160	37
Vòng bi 6316	80	170	39
Vòng bi 6317	85	180	41
Vòng bi 6318	90	190	43
Vòng bi 6319	95	200	45
Vòng bi 6320	100	210	47

Lưu ý: Bảng tra thông số bạc đạn chỉ cung cấp các kích thước cơ bản nhằm hỗ trợ việc tra cứu và lựa chọn nhanh. Để có đầy đủ thông tin kỹ thuật về từng loại vòng bi như khả năng chịu tải, tốc độ giới hạn, vật liệu chế tạo, tiêu chuẩn sản xuất và điều kiện làm việc, bạn cần tham khảo trực tiếp catalogue của nhà sản xuất hoặc tài liệu kỹ thuật chính hãng.

>> Bạn có thể tham khảo chi tiết hơn về vòng bi tại bài viết: Vòng bi, bạc đạn là gì? Cấu tạo, phân loại và ứng dụng của vòng bi

Hướng dẫn sử dụng, đọc bảng tra kích thước vòng bi

Tìm kiếm theo cột thông số

Khi sử dụng bảng tra kích thước vòng bi, trước hết bạn cần xác định thông số đã biết. Nếu bạn biết đường kính trong, hãy tìm giá trị đó trong cột “Đường kính trong (d)”. Tương tự, nếu đã biết đường kính ngoài (D) hoặc độ dày vòng bi (B), bạn chỉ cần tra cứu trong cột tương ứng để thu hẹp phạm vi lựa chọn.

Đối chiếu các thông số còn lại

Sau khi tìm được giá trị đã biết, hãy đối chiếu các thông số còn lại trong cùng một hàng để xác định loại vòng bi phù hợp. Việc so sánh đồng thời đường kính trong, đường kính ngoài và độ dày sẽ giúp bạn chọn đúng mã vòng bi đáp ứng yêu cầu lắp đặt và điều kiện làm việc thực tế.

Ví dụ minh họa

Giả sử bạn cần tìm vòng bi có đường kính trong 20 mm. Trước tiên, hãy tìm giá trị 20 trong cột “Đường kính trong (d)” của bảng tra. Khi đối chiếu, bạn sẽ thấy có nhiều mã vòng bi cùng đường kính trong, chẳng hạn:

• Vòng bi 6204: Đường kính ngoài 47 mm, độ dày 14 mm


• Vòng bi 6304: Đường kính ngoài 52 mm, độ dày 15 mm



Dựa vào yêu cầu về không gian lắp đặt và độ dày cho phép, bạn có thể lựa chọn mã vòng bi phù hợp nhất với nhu cầu sử dụng.

Trong trường hợp bạn đã biết sẵn mã vòng bi, việc tra cứu sẽ đơn giản hơn rất nhiều. Hãy tìm cột “Ký hiệu vòng bi” trên bảng tra và xác định đúng mã vòng bi cần dùng. Sau đó, chỉ cần đọc sang các cột liền kề để lấy đầy đủ thông tin về đường kính trong (d), đường kính ngoài (D) và độ dày (B).

Cách tra này giúp bạn xác định nhanh kích thước chính xác của vòng bi mà không cần đo đạc trực tiếp, từ đó tiết kiệm thời gian và đảm bảo độ chính xác khi lựa chọn.

Bảng tra kích thước vòng bi bạc đạn là công cụ quan trọng giúp người dùng xác định nhanh và chính xác các thông số cơ bản như đường kính trong (d), đường kính ngoài (D) và độ dày (B). Việc tra đúng kích thước không chỉ đảm bảo vòng bi lắp vừa với trục và gối đỡ, mà còn góp phần nâng cao độ ổn định, giảm mài mòn và kéo dài tuổi thọ thiết bị. Tuy nhiên, để lựa chọn vòng bi phù hợp nhất với từng điều kiện làm việc cụ thể, người dùng nên kết hợp bảng tra kích thước với catalogue kỹ thuật của nhà sản xuất và tư vấn chuyên môn khi cần thiết. Tra đúng – chọn đúng vòng bi chính là nền tảng cho hệ thống vận hành bền bỉ và hiệu quả.
