Xi lanh thủy lực là gì? Cấu tạo, nguyên lý và hướng dẫn lựa chọn chi tiết

Trong hệ thống truyền động cơ khí, xi lanh thủy lực (Hydraulic Cylinder) đóng vai trò là "cánh tay đòn" lực lưỡng, chuyển đổi năng lượng của chất lỏng thành lực cơ học mạnh mẽ. Đối với các thợ cơ khí vận hành máy ép, máy chấn hay các hệ thống nâng hạ, việc hiểu rõ thiết bị này không chỉ giúp bảo trì tốt mà còn tối ưu hóa công suất vận hành.

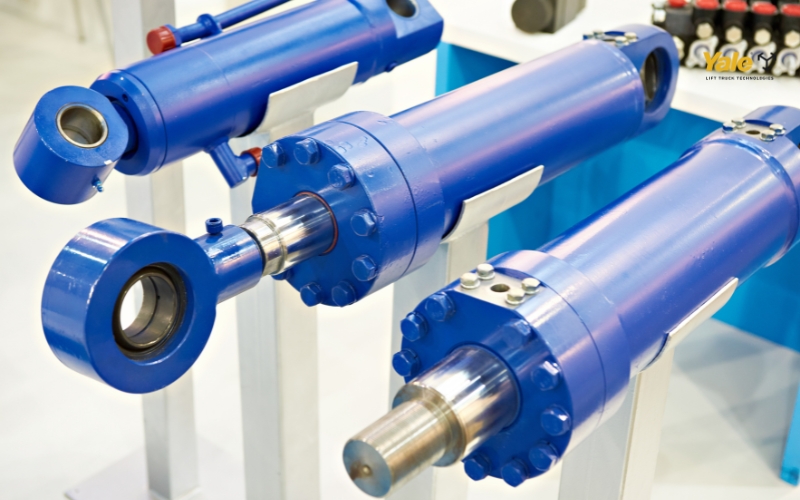

1. Xi lanh thủy lực là gì?

Xi lanh thủy lực là một cơ cấu chấp hành (actuator) dùng để tạo ra lực tuyến tính thông qua việc sử dụng chất lỏng thủy lực có áp suất. Hiểu một cách đơn giản, nó biến năng lượng thủy lực (áp suất và lưu lượng của dầu) thành năng lượng cơ học để thực hiện các chuyển động tịnh tiến (đẩy, kéo, nâng, hạ).

Khác với xi lanh khí nén sử dụng không khí, xi lanh thủy lực có khả năng tạo ra lực ép cực lớn, lên đến hàng trăm tấn, phù hợp cho các môi trường gia công cơ khí nặng và công nghiệp nặng.

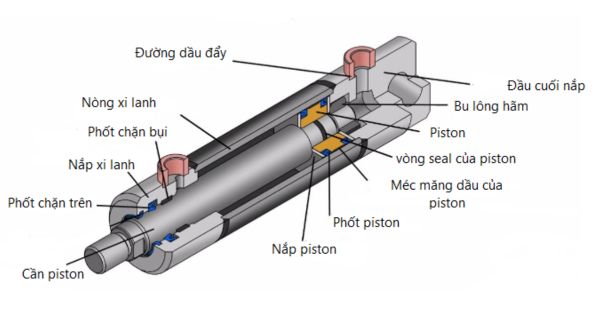

2. Cấu tạo chi tiết của xi lanh thủy lực

Một bộ xi lanh tiêu chuẩn không chỉ đơn thuần là một ống thép rỗng. Để chịu được áp suất cực cao, nó được cấu thành từ các bộ phận chính xác sau:

• Ống xi lanh (Cylinder Barrel): Thường làm bằng thép cường độ cao, bề mặt trong được mài bóng (honing) đạt độ nhẵn cực cao để giảm ma sát và tránh rò rỉ.
• Piston: Bộ phận ngăn cách hai khoang của xi lanh. Piston nhận áp lực trực tiếp từ dầu thủy lực để di chuyển.
• Cần xi lanh (Piston Rod): Là bộ phận truyền lực ra bên ngoài. Thông thường, cần xi lanh được mạ Crom cứng để chống ăn mòn và tăng độ bền bề mặt khi tiếp xúc với môi trường cơ khí khắc nghiệt.
• Nắp xi lanh (Cylinder Head & End Cap): Hai đầu chặn của xi lanh, nơi có các cổng cấp dầu và các bộ phận làm kín.
• Hệ thống Gioăng phớt (Seals): Đây là "linh hồn" ngăn rò rỉ dầu. Bao gồm phớt piston, phớt cần và phớt chắn bụi. Một bộ phớt chất lượng sẽ quyết định tuổi thọ của toàn bộ hệ thống.
• Bạc dẫn hướng (Guide Ring): Giúp piston và cần di chuyển đúng trục, tránh hiện tượng mài mòn lệch tâm.

3. Nguyên lý làm việc của xi lanh thủy lực

Nguyên lý hoạt động dựa trên định luật Pascal: “Áp suất tác dụng lên chất lỏng trong bình kín được truyền nguyên vẹn theo mọi hướng”.

Khi dầu thủy lực được bơm vào khoang phía sau của piston, áp suất bắt đầu tăng lên. Lực tạo ra được tính bằng công thức:

$$F = P \times A$$

Trong đó:

• F (Force): Lực tạo ra (Newton).
• P (Pressure): Áp suất dầu (Bar hoặc PSI).
• A (Area): Diện tích bề mặt piston ($mm^{2}$ hoặc $cm^{2}$).

Khi cần thu hồi, dầu được bơm vào khoang phía trước (khoang có cần xi lanh), đẩy piston lùi về vị trí ban đầu.

4. Phân loại xi lanh thủy lực phổ biến trong cơ khí

Tùy vào nhu cầu sử dụng, anh em thợ cơ khí thường phân loại theo các tiêu chí sau:

4.1 Phân loại theo chiều tác động

• Xi lanh tác động đơn (Single-Acting): Chỉ sử dụng lực dầu để đẩy ra (hoặc kéo về), phía còn lại thường dùng lò xo hoặc ngoại lực (trọng lực) để hồi vị.
• Xi lanh tác động kép (Double-Acting): Cả hai hành trình đẩy và kéo đều được điều khiển bằng áp suất dầu. Đây là loại phổ biến nhất trong các máy CNC và máy ép cơ khí.

4.2 Phân loại theo kiểu dáng cấu tạo

• Xi lanh tầng (Telescopic): Gồm nhiều ống lồng vào nhau, cho phép hành trình dài nhưng kích thước lắp đặt khi thu gọn lại rất ngắn. Thường thấy trên xe ben hoặc bàn nâng.

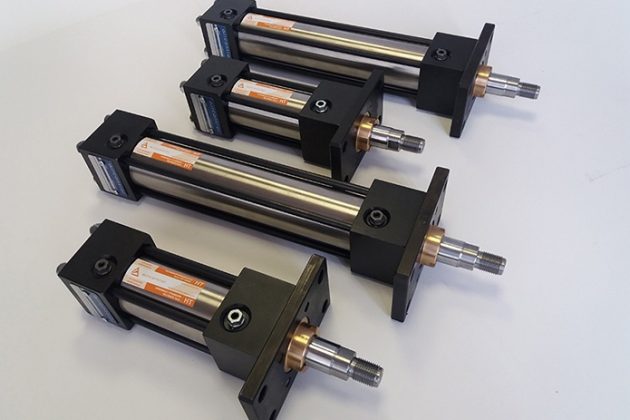

• Xi lanh ghép thanh (Tie-rod): Sử dụng các thanh thép cường độ cao để giữ hai nắp đầu. Dễ bảo trì và thay thế linh kiện nội bộ.
• Xi lanh hàn (Welded): Các bộ phận được hàn trực tiếp vào thân ống, chịu áp suất cao tốt hơn và kích thước gọn hơn loại Tie-rod.

5. Các thông số kỹ thuật cần lưu ý khi chọn mua

Để tránh mua nhầm hoặc không đủ tải, anh em cần nắm vững các thông số "vàng" sau:

1. Đường kính lòng (Bore size): Quyết định lực đẩy của xi lanh.
2. Đường kính cần (Rod size): Phải đủ khỏe để không bị cong vênh khi chịu tải trọng tối đa.
3. Hành trình (Stroke): Khoảng cách di chuyển tối đa của cần xi lanh.
4. Áp suất làm việc (Working Pressure): Thông thường từ 70 bar đến 350 bar. Cần chọn loại chịu được áp suất cao hơn áp suất thực tế của bơm khoảng 20%.
5. Kiểu lắp đặt (Mounting): Lắp mặt bích (Flange), lắp tai treo (Clevis), hay lắp kiểu chân đế (Foot mount).

6. Ưu điểm và ứng dụng thực tế trong xưởng cơ khí

Ưu điểm:

• Tạo ra lực lớn trong một thiết kế nhỏ gọn.
• Khả năng đảo chiều chuyển động tức thì.
• Hoạt động êm ái, có thể điều chỉnh tốc độ mượt mà thông qua van tiết lưu.

Ứng dụng:

• Trong gia công cắt gọt: Hệ thống kẹp phôi tự động trên máy tiện CNC, máy phay.
• Trong tạo hình kim loại: Máy ép thủy lực, máy chấn tôn, máy đột dập.
• Trong xây dựng: Cánh tay máy xúc, hệ thống nâng hạ container.

7. Kinh nghiệm bảo trì và xử lý lỗi cho thợ cơ khí

Dưới đây là một số mẹo thực tế từ các link tham khảo uy tín dành cho anh em kỹ thuật:

• Rò rỉ dầu ở đầu cần: Thường do phớt chắn bụi bị hỏng hoặc cần xi lanh bị xước do bụi bẩn cơ khí bám vào. Hãy vệ sinh cần dao thường xuyên.
• Xi lanh di chuyển giật cục: Có thể do bọt khí lọt vào hệ thống hoặc dầu bị nhiễm bẩn. Cần thực hiện xả khí (bleeding) và thay dầu định kỳ.
• Xi lanh không đủ lực: Kiểm tra lại phớt piston bên trong (nếu phớt hỏng, dầu sẽ chảy tràn giữa hai khoang gây mất áp).

Kết luận

Xi lanh thủy lực là thiết bị không thể thiếu giúp anh em thợ cơ khí giải phóng sức lao động và tăng độ chính xác trong gia công. Việc lựa chọn đúng thông số và bảo trì đúng cách không chỉ giúp máy móc vận hành bền bỉ mà còn đảm bảo an toàn lao động tuyệt đối.

Nếu bạn đang có nhu cầu nâng cấp hệ thống thủy lực hoặc cần tìm các dòng dao tiện, mảnh dao tiện chất lượng để gia công các chi tiết xi lanh, hãy liên hệ ngay với các đơn vị cung cấp uy tín để được hỗ trợ kỹ thuật tốt nhất.
