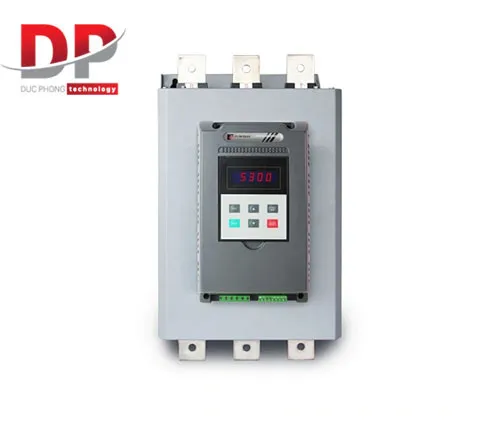

Bộ khởi động mềm động cơ thông minh Powtran dòng PR5300 tích hợp công nghệ điều khiển động cơ thông minh và các tính năng bảo vệ độc quyền của Powtran, vượt trội so với các phương pháp khởi động truyền thống như sao/tam giác hay giảm áp. Với khả năng cung cấp các thông số phong phú, đáp ứng linh hoạt các yêu cầu tải và chế độ khởi động đa dạng, cùng với hệ thống làm mát cưỡng bức đáng tin cậy,
Vị trí sản phẩm:
Bộ khởi động mềm dòng PR5300 là một thế hệ mới của thiết bị khởi động mềm động cơ trực tuyến. Sản phẩm này tích hợp công nghệ điều khiển động cơ thông minh mới và công nghệ bảo vệ động cơ độc quyền của Powtran.
PR5300 cung cấp các thông số phong phú và đáp ứng các yêu cầu tải khác nhau với nhiều chế độ khởi động đa dạng. Chức năng bảo vệ của nó được hoàn thiện hơn. Hệ thống làm mát bằng không khí cưỡng bức đảm bảo hoạt động đáng tin cậy của thiết bị.
Ngoài ra, model giao tiếp RS485 tích hợp hỗ trợ điều khiển từ xa, bàn phím LCD đa ngôn ngữ thân thiện với người dùng, giúp dễ dàng giám sát và vận hành, nâng cao mức độ tự động hóa hệ thống. Việc sử dụng SCR hiệu suất cao trong hoạt động trực tuyến giúp tiết kiệm công tắc bypass, tiết kiệm không gian tủ điện, giảm chi phí đầu tư thiết bị và chi phí nhân công.
Sơ đồ này minh họa cách kết nối bộ khởi động mềm PR5300 vào hệ thống điện và với động cơ, cũng như các kết nối cho điều khiển và giám sát.
Kết nối nguồn điện đầu vào (R, S, T) và ngõ ra đến động cơ (U, V, W):
Tiếp địa (PE):
Ký hiệu PE và biểu tượng tiếp địa cho thấy đây là điểm kết nối đất an toàn cho bộ khởi động mềm, đảm bảo an toàn điện.
Kết nối điều khiển và tín hiệu:
Đầu ra điện áp đầy đủ (Full Voltage Output - 01, 02):
Đây là một cặp tiếp điểm (thường mở - NO) có thể được sử dụng để báo hiệu khi bộ khởi động mềm đã cấp đủ điện áp cho động cơ, hoặc để điều khiển một thiết bị nào đó khi động cơ đạt tốc độ định mức.
Đầu ra trễ (Delay Output - 03, 04):
Một cặp tiếp điểm (thường mở - NO) dùng để phát tín hiệu sau một khoảng thời gian trễ nhất định kể từ khi khởi động hoặc theo một điều kiện nào đó được cài đặt.
Đầu ra lỗi (Error Output - 05, 06):
Một cặp tiếp điểm (thường mở - NO) sẽ đóng hoặc mở khi bộ khởi động mềm phát hiện lỗi, dùng để kích hoạt đèn báo lỗi, còi báo động hoặc ngắt mạch khẩn cấp.
KH / Dừng tạm thời (KH / Transient Stop - 07, 08):
Các cực này được kết nối với một cặp tiếp điểm từ rơle KH (có thể là rơle bypass hoặc rơle điều khiển phụ). Khi tiếp điểm này đóng/mở, nó có thể kích hoạt chức năng dừng tạm thời hoặc điều khiển một trạng thái liên quan đến KH.
Khởi động (Start - 09):
Cực này được kết nối với một nút nhấn hoặc tiếp điểm điều khiển để ra lệnh khởi động động cơ.
Chung (Common - 10):
Đây là cực chung (common) cho các tín hiệu điều khiển đầu vào (như khởi động, dừng).
Đầu ra Analog (Analog Output - 11, 12):
Cực A+ và cực - cung cấp tín hiệu đầu ra analog dạng dòng điện từ 0-20mA hoặc 4-20mA. Tín hiệu này thường được sử dụng để gửi thông tin về trạng thái hoạt động của động cơ (ví dụ: dòng điện, tốc độ) đến PLC hoặc hệ thống điều khiển khác.
Đầu cuối giao tiếp 485 (485- Communication Terminal - 13):
Đầu cuối giao tiếp 485 (485+ Communication Terminal - 14):
Hai cực này dùng để kết nối với đường truyền thông RS485, cho phép bộ khởi động mềm giao tiếp với PLC, HMI hoặc hệ thống SCADA để giám sát và điều khiển từ xa.
Lưu ý quan trọng từ sơ đồ:
Sau khi khởi động, bộ khởi động mềm có thể chọn chế độ SCR làm việc trực tuyến (work online). Điều này có nghĩa là không cần thêm công tắc bypass (bypass contactor) bên ngoài, giúp giảm đáng kể chi phí cho người dùng và tiết kiệm không gian tủ điện. Đây là một lợi thế lớn của dòng PR5300.
Thiết kế của PR5300 nhấn mạnh vào các tính năng nâng cao nhằm mang lại hiệu suất, độ an toàn và sự tiện lợi tối đa cho người dùng.
Bảo vệ toàn diện: Thiết bị bảo vệ cả động cơ và bộ khởi động mềm trong suốt quá trình khởi động, và bảo vệ động cơ trong quá trình vận hành trực tuyến.
16 chức năng bảo vệ: Cung cấp tổng cộng 16 chức năng bảo vệ khác nhau, giúp loại bỏ nhu cầu cài đặt thêm bất kỳ thiết bị bảo vệ nào khác, từ đó giảm chi phí đầu tư thiết bị.
Cài đặt dòng điện và điện áp trực tiếp: Các chức năng cài đặt dòng điện và điện áp được tăng cường mới, giá trị hiển thị có thể được hiệu chỉnh trực tiếp, mang lại sự chính xác và tiện lợi.
Thông số độ trễ khoảng thời gian mới: Tích hợp thông số độ trễ khoảng thời gian mới, giúp tránh hư hỏng động cơ do khởi động thường xuyên.
Cổng kết nối thứ cấp có thể cắm (Pluggable second terminal): Giúp việc đấu dây và bảo trì trở nên dễ dàng hơn rất nhiều cho người dùng.
Màn hình hiển thị đa ngôn ngữ: Có sẵn hiển thị đa ngôn ngữ, giúp người dùng dễ dàng xem các thông số, trạng thái hoạt động của sản phẩm, cũng như thực hiện gỡ lỗi và các dịch vụ.
Giao diện hiển thị tùy chỉnh: Giao diện hiển thị có thể được tùy chỉnh theo nhu cầu đặc biệt của khách hàng.
Bàn phím ngoài: Có thể sử dụng bàn phím ngoài để thuận tiện cho việc sử dụng trong tủ điện.
Mô-đun giao tiếp RS485 tích hợp: Hỗ trợ giao tiếp mạng kết hợp (combined network communication).
Gỡ lỗi và điều khiển từ xa tiện lợi: Cung cấp sự tiện lợi cho người dùng trong việc gỡ lỗi và điều khiển thiết bị từ xa.
Bàn phím của bộ khởi động mềm PR5300 được thiết kế để dễ dàng thao tác và giám sát trạng thái hoạt động của thiết bị.
Mô tả các phím chức năng:
Màn hình hiển thị (Display Screen):
Phía trên cùng của bàn phím là màn hình hiển thị chính, hiển thị trạng thái hoạt động của thiết bị.
Ví dụ: Trạng thái "Ready" (Sẵn sàng).
Phím "SET":
Chức năng: Chọn nhanh/Xác nhận cài đặt thông số (Rapid select/confirm parameter setting).
Sử dụng để truy cập nhanh vào các cài đặt hoặc để xác nhận một giá trị/lựa chọn sau khi chỉnh sửa.
Phím mũi tên lên (▲):
Chức năng: Dùng để tăng giá trị hoặc di chuyển con trỏ lên trong menu cài đặt.
Phím "PRG" (Program) / Mũi tên phải (►►):
Chức năng: Cài đặt thông số / Phím dịch chuyển (Parameter setting / shift key).
Sử dụng để vào chế độ cài đặt thông số hoặc để dịch chuyển giữa các chữ số/vị trí khi nhập giá trị.
Phím "RUN" (màu xanh lá):
Chức năng: Phím chạy (Running key).
Nhấn phím này để khởi động động cơ theo các thông số đã cài đặt.
Phím mũi tên xuống (▼):
Chức năng: Dùng để giảm giá trị hoặc di chuyển con trỏ xuống trong menu cài đặt.
Phím "STOP/RESET" (màu đỏ):
Chức năng: Phím dừng/đặt lại (Stop/reset key).
Nhấn phím này để dừng động cơ. Nếu có lỗi xảy ra, nhấn phím này cũng có thể dùng để đặt lại (reset) trạng thái lỗi.
Dòng khởi động mềm PR5300 có tổng cộng 5 điều kiện làm việc (trạng thái hoạt động), bao gồm:
ready: Sẵn sàng hoạt động.
running: Đang chạy (động cơ đang hoạt động).
trouble: Gặp sự cố/lỗi.
start: Đang trong quá trình khởi động.
stop: Đã dừng.
Màn hình hiển thị bàn phím:
Màn hình bàn phím sử dụng LED đôi (Double LED) và hỗ trợ hiển thị bằng cả tiếng Trung và tiếng Anh.
Hình ảnh và văn bản mô tả các ứng dụng phổ biến cho các sản phẩm điều khiển động cơ của Powtran, bao gồm:
Các hình ảnh minh họa:
Danh sách ứng dụng chung:
Văn bản liệt kê các loại thiết bị và máy móc mà sản phẩm có thể được ứng dụng, bao gồm:
