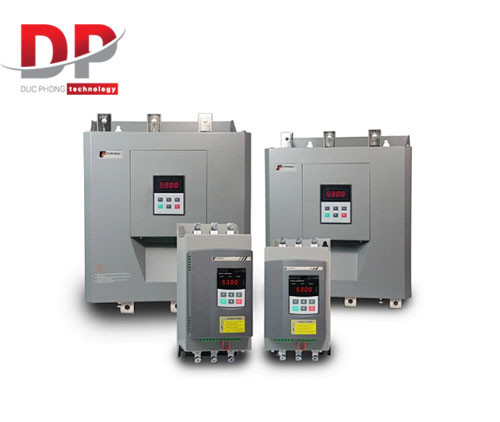

Bộ khởi động mềm dòng PR5200 (Động cơ AC 7.5kW ~ 600kW)

Bộ khởi động mềm dòng PR5200+ là phiên bản nâng cấp của dòng khởi động mềm động cơ chất lượng cao PR5200 của Powtran. Sản phẩm này được thiết kế để mang lại khả năng khởi động và dừng động cơ AC êm ái, bảo vệ toàn diện và nâng cao hiệu suất hoạt động, vượt trội hơn hẳn so với các phương pháp khởi động truyền thống như sao/tam giác hay giảm áp.

Mô tả sản phẩm bộ khởi động mềm dòng PR5200



Bộ khởi động mềm PR5200+ tích hợp phần mềm điều khiển tiên tiến, lý thuyết điều khiển động cơ mới nhất và các công nghệ bảo vệ độc quyền của Powtran. Với bộ điều khiển vi xử lý mới (sử dụng chip đơn Micyoco 16 bit) và mô-đun giao tiếp RS485 tích hợp, PR5200+ không chỉ đảm bảo hoạt động an toàn và đáng tin cậy của động cơ mà còn cho phép giám sát và vận hành từ xa.

Đặc điểm nổi bật & Tính năng sản phẩm

Dải công suất rộng: Hỗ trợ động cơ AC từ 7.5kW đến 600kW, phù hợp cho nhiều ứng dụng từ nhỏ đến lớn. (Riêng dòng Powtran 5.5kW~400kW 380V~460V có thể là một phân khúc cụ thể hoặc một phiên bản khác trong dòng sản phẩm rộng hơn).

Thiết kế cấu trúc mới và tối ưu:

• Ngoại hình đẹp, cấu trúc hợp lý và nhỏ gọn.
• Thiết kế đáng tin cậy và mang tính nghệ thuật cao.
• Quy trình sản xuất SMT và thiết bị kiểm tra hoàn thiện.
• Kiểm soát điện áp để khởi động và dừng động cơ một cách êm ái.
• Cài đặt thông số dễ dàng, giúp khởi động không gặp sự cố.

Điều khiển kỹ thuật số tiên tiến: Áp dụng chip đơn Micyoco 16 bit cho khả năng điều khiển tự động hóa kỹ thuật số chính xác.

Chế độ kết nối an toàn: Ba đầu vào và sáu đầu ra, đảm bảo tất cả các đường dây bảo vệ được kết nối đúng cách.

Linh kiện chất lượng cao: Các linh kiện chính đến từ Nhật Bản và CPU sử dụng thương hiệu Philips, đảm bảo độ bền và hiệu suất cao.

Khởi động và dừng tối ưu:

• Có thể thiết lập thời gian, dòng điện và điện áp của mô-men xoắn khởi động dựa trên tải khác nhau, mang lại xung dòng điện và đặc tính mô-men xoắn tốt nhất.
• Cung cấp tiến trình khởi động trượt động cơ (Motor Soft Start Progress), giúp giảm dòng điện khởi động tác động lên lưới điện, giảm độ rung và tiếng ồn của thiết bị.
• Kéo dài tuổi thọ của hệ thống truyền động cơ khí và cải thiện môi trường làm việc.
• Dòng điện khởi động có thể điều chỉnh linh hoạt, giảm tổn thất khi khởi động và đạt mô-men xoắn tốt nhất với dòng điện nhỏ nhất.
• Đầu ra của khởi động mềm tăng dần theo luật đã thiết lập, được kiểm soát theo sự tối ưu hóa đường cong tốc độ động cơ để hoàn tất quá trình khởi động.
• Khả năng dừng tự do (Free Stop) và dừng mềm có thể điều chỉnh thời gian (Adjustable Soft Stop Time).

Bảo vệ toàn diện và đáng tin cậy:

• Bảo vệ điện áp: Mất điện áp, dưới điện áp, quá điện áp.
• Bảo vệ khởi động mềm: Quá nhiệt khởi động mềm, động cơ dưới tải, thời gian khởi động dài.
• Bảo vệ pha: Mất pha đầu vào, mất pha đầu ra, mất cân bằng ba pha, tự động nhận dạng và bảo vệ trình tự pha.
• Bảo vệ dòng điện/tải: Quá dòng, quá tải khi chạy, ngắn mạch khi tải.

Chức năng giao tiếp và điều khiển:

• Mô-đun truyền thông RS485 tích hợp: Cho phép kết nối mạng, gỡ lỗi và điều khiển từ xa.
• Giao diện điều khiển bên ngoài tiện lợi với nhiều chức năng: Điều khiển khởi động trễ kỹ thuật số, Đầu vào điều khiển dừng mềm, Đầu ra rơle khởi động trễ, Đầu ra rơle lỗi.
• Giao tiếp RS232/RS485 chuẩn (đã đặt trước).
• Bộ điều khiển kỹ thuật số hoàn toàn và chức năng điều khiển bên ngoài giúp người dùng dễ dàng hơn rất nhiều.

Đảm bảo chất lượng đáng tin cậy:

• Áp dụng thiết kế mô phỏng máy tính.
• Khả năng tương thích điện từ tuyệt vời.
• Kiểm tra độ rung và lão hóa ở nhiệt độ cao trước khi giao hàng.

Đặc tính cấu trúc: Mới lạ, kích thước nhỏ gọn, dễ sử dụng và vận hành đáng tin cậy.

Điều kiện làm việc

Nguồn điện lưới: Nhà máy điện tự cung cấp, tổ máy phát điện diesel ba pha AC 380V + 10%, 50Hz hoặc 60Hz. Công suất cung cấp điện phải đáp ứng yêu cầu của bộ khởi động mềm khi khởi động động cơ.

Động cơ: Động cơ không đồng bộ ba pha lồng sóc, công suất định mức của động cơ phải phù hợp với công suất định mức của bộ khởi động mềm.

Tần suất khởi động: Tối đa 10 lần/giờ.

Làm mát: Làm mát bằng không khí tự nhiên.

Cấp độ bảo vệ: IP20.

Điều kiện môi trường:

• Nhiệt độ môi trường: -25°C đến 40°C khi độ cao dưới 3000m.
• Độ ẩm liên quan: Dưới 90% RH không ngưng tụ.
• Không có chất nổ dễ cháy, khí ăn mòn hoặc bụi dẫn điện.
• Thông gió trong nhà tốt, độ rung dưới 0.5G.

Lưu ý: Powtran có thể cung cấp các sản phẩm tùy chỉnh cho các điều kiện đặc biệt (chẳng hạn như chống cháy nổ, đông lạnh, điện áp cao) với điều kiện sử dụng được giải thích riêng.

Ứng dụng

Bộ điều khiển động cơ xoay chiều 3 pha Powtran PR5200 là giải pháp bảo vệ động cơ và khởi động mềm lý tưởng, được sử dụng rộng rãi trong nhiều ngành công nghiệp và lĩnh vực khác nhau, bao gồm:

• Công nghiệp nặng: Cơ khí, luyện kim, khai thác mỏ, hóa dầu, vận tải, vật liệu xây dựng.
• Nước và Khí: Máy bơm (bơm nước, bơm thoát nước, cấp nước cho tòa nhà/công cộng), quạt, quạt gió, máy nén khí, hệ thống xử lý nước thải.
• Sản xuất: Máy công cụ điều khiển số, máy phun.
• Công nghiệp nhẹ: Dệt may, in ấn và nhuộm, làm giấy.
• Xây dựng & HVAC: Điều hòa không khí trung tâm, máy điều hòa không khí cho các tòa nhà lớn.
• Đô thị: Ứng dụng trong quản lý đô thị.

Thông số kỹ thuật bộ khởi động mềm dòng PR5200
