Collet là gì? Cấu tạo, phân loại và công dụng của collet trong cơ khí

Collet là một trong những dụng cụ kẹp không thể thiếu trong gia công CNC, có nhiệm vụ cố định dao phay, mũi khoan, mũi doa… trong quá trình cắt gọt. Việc sử dụng collet phù hợp giúp đảm bảo độ chính xác gia công, hạn chế rung động và nâng cao chất lượng bề mặt sản phẩm. Trên thị trường hiện nay, collet có nhiều chủng loại khác nhau, mỗi loại sở hữu những ưu và nhược điểm riêng. Vì vậy, hiểu đúng về từng loại collet sẽ giúp người dùng lựa chọn giải pháp kẹp phù hợp, tối ưu hiệu quả gia công và tiết kiệm chi phí đầu tư.

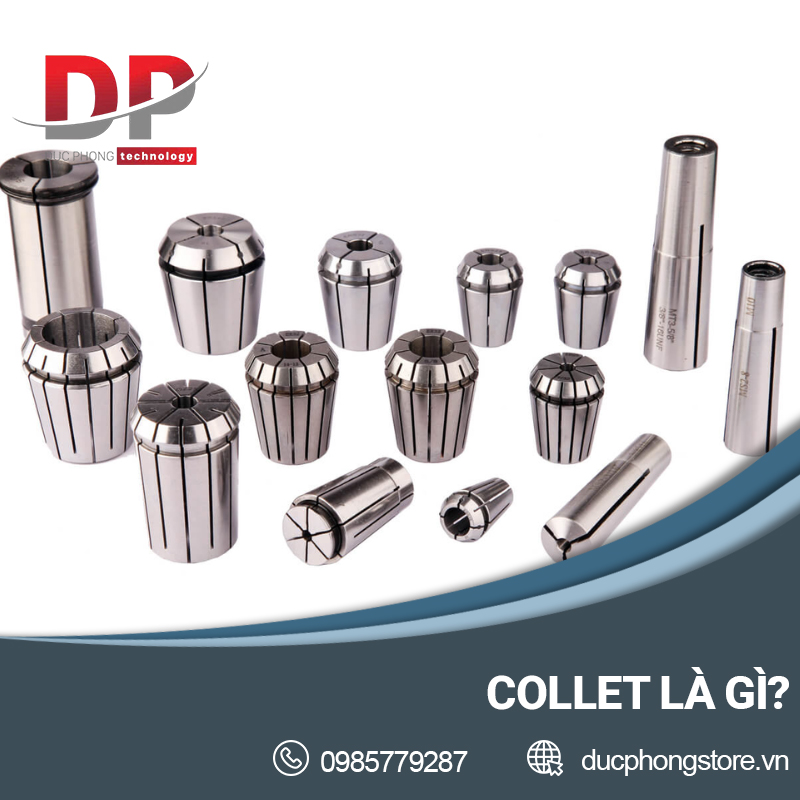

Collet là gì?

Collet là một dạng dụng cụ kẹp trong gia công cơ khí, có nhiều điểm tương đồng với mâm cặp, tuy nhiên hai loại này không hoàn toàn giống nhau. Nếu mâm cặp kẹp chặt chi tiết bằng lực tác dụng của các chấu riêng lẻ, thì collet kẹp dao hoạt động theo nguyên lý tạo lực ép đồng đều 360 độ quanh trục dụng cụ cần giữ. Nhờ đó, collet giúp cố định dao phay, mũi khoan hoặc mũi doa với độ chính xác cao hơn và khả năng tự định tâm tốt.

Về cấu tạo, collet thường có dạng ống kẹp hình côn, bên trong là lỗ trụ rỗng và bên ngoài được gia công nhiều khe cắt dọc thân. Khi collet được siết chặt vào đầu kẹp collet, lực tác dụng từ bề mặt côn sẽ làm ống kẹp uốn đều, tạo áp lực kẹp ổn định lên trục của dụng cụ cắt. Cơ cấu kẹp dạng lò xo côn này giúp phân bố lực kẹp đồng đều, tăng ma sát tĩnh và cho phép dụng cụ tự định tâm chính xác trong quá trình gia công CNC.

Mặc dù collet không phù hợp cho mọi loại dụng cụ và ứng dụng gia công, nhưng nhờ các ưu điểm như kẹp nhanh, chống nới lỏng, lực kẹp ổn định và độ chính xác cao, collet được sử dụng rất phổ biến trong sản xuất cơ khí hiện đại. Chúng thường xuất hiện trên các máy gia công lỗ để giữ mũi khoan, mũi doa, mũi taro, đồng thời được dùng rộng rãi để kẹp mũi phay trên máy phay CNC. Những loại đầu kẹp sử dụng cơ cấu kẹp này được gọi chung là đầu kẹp collet, đóng vai trò quan trọng trong việc đảm bảo chất lượng và độ ổn định của sản phẩm gia công.

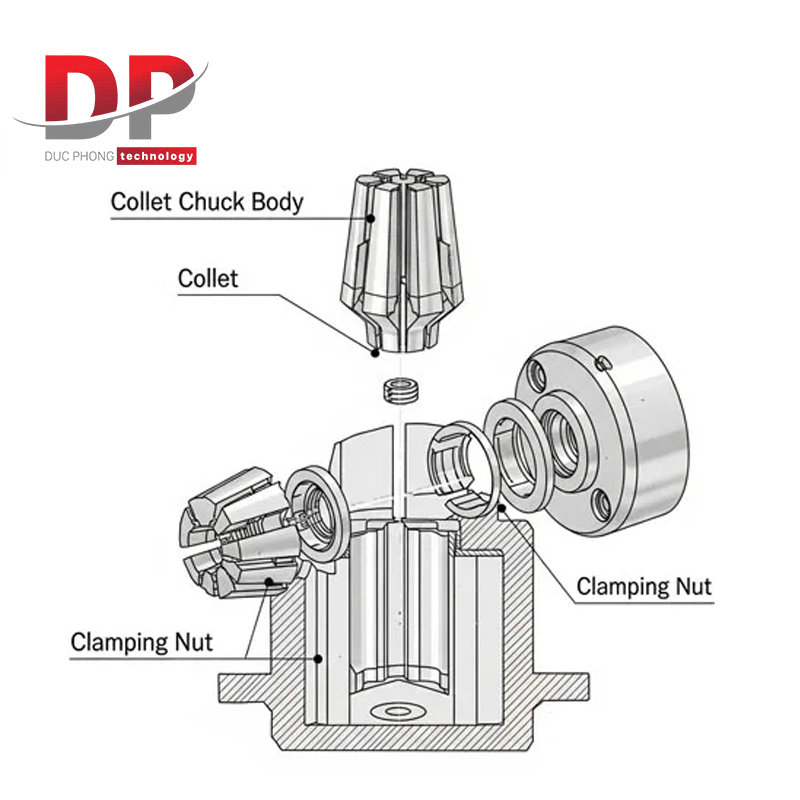

Cấu tạo của collet

Thân collet

Thân collet là bộ phận quan trọng nhất trong đầu kẹp collet, thường có dạng trụ tròn và được gia công với kích thước chính xác để lắp vừa trục chính của máy CNC hoặc đầu kẹp. Trên thân collet thường có nhiều rãnh cắt hoặc các khe nhỏ, giúp tăng khả năng đàn hồi, cải thiện độ bám và nâng cao hiệu quả kẹp chặt dụng cụ trong quá trình gia công cơ khí.

Hệ thống rãnh và khe cắt

Các rãnh và khe cắt dọc thân collet có nhiệm vụ tạo lực nén đều khi collet được siết chặt. Thiết kế này giúp phân bố lực kẹp đồng đều quanh trục dao, tăng ma sát tiếp xúc và hạn chế hiện tượng trượt dao, đặc biệt khi gia công CNC ở tốc độ cao.

Mũi kẹp collet

Mũi kẹp nằm ở phần đầu của collet, là khu vực tiếp xúc trực tiếp với dao phay, mũi khoan hoặc mũi doa. Bộ phận này thường có dạng hình trụ hoặc hình côn, cho phép co giãn linh hoạt khi siết chặt. Nhờ đó, mũi kẹp tạo ra lực kẹp lớn và ổn định, giúp cố định dụng cụ cắt một cách chắc chắn và chính xác.

Rãnh trong collet

Rãnh trong nằm ở phía bên trong thân collet, có hình trụ hoặc hình côn với đường kính được thiết kế tương thích với kích thước dụng cụ cắt. Chức năng chính của rãnh trong là giữ cho công cụ luôn nằm đúng tâm, đảm bảo độ chính xác và độ ổn định trong suốt quá trình gia công.

Đai co giãn

Đai co giãn là bộ phận có tính đàn hồi cao, thường được chế tạo từ thép hợp kim. Khi collet được siết vào đầu kẹp, đai co giãn sẽ co lại hoặc giãn ra, tạo lực kẹp mạnh mẽ lên dụng cụ cắt. Cơ cấu này giúp đầu kẹp collet duy trì lực kẹp ổn định, chống nới lỏng và đảm bảo hiệu suất gia công lâu dài.

Ưu điểm của collet

Collet được sử dụng phổ biến trong gia công CNC và cơ khí chính xác nhờ sở hữu nhiều ưu điểm vượt trội, đáp ứng tốt yêu cầu về độ chính xác và hiệu suất làm việc.

Định tâm chính xác

Collet cho phép định tâm công cụ cắt với độ chính xác cao, giúp giảm rung lắc trong quá trình gia công. Nhờ khả năng kẹp đồng đều quanh trục, collet góp phần nâng cao chất lượng bề mặt, đảm bảo độ chính xác kích thước và đáp ứng các yêu cầu kỹ thuật khắt khe.

Kẹp nhanh, thao tác thuận tiện

So với các phương pháp kẹp truyền thống, collet kẹp dao giúp rút ngắn đáng kể thời gian gá đặt. Cơ cấu co giãn linh hoạt cho phép người dùng kẹp và tháo công cụ cắt nhanh chóng, từ đó nâng cao hiệu quả sản xuất và tối ưu thời gian chuẩn bị máy.

Lực kẹp mạnh và ổn định

Collet tạo ra lực kẹp lớn, phân bố đều trên toàn bộ bề mặt trục dao, giúp hạn chế hiện tượng trượt hoặc lệch dao khi gia công. Nhờ đó, quá trình cắt gọt diễn ra ổn định hơn, giảm rung động và nâng cao độ chính xác của sản phẩm cuối cùng.

Độ bền cao, làm việc ổn định

Collet thường được chế tạo từ thép hợp kim chất lượng cao, có khả năng chịu mài mòn, rung động, nhiệt độ và môi trường làm việc khắc nghiệt. Điều này giúp collet duy trì hiệu suất ổn định và tuổi thọ lâu dài trong suốt quá trình sử dụng.

Các loại collet phổ biến hiện nay

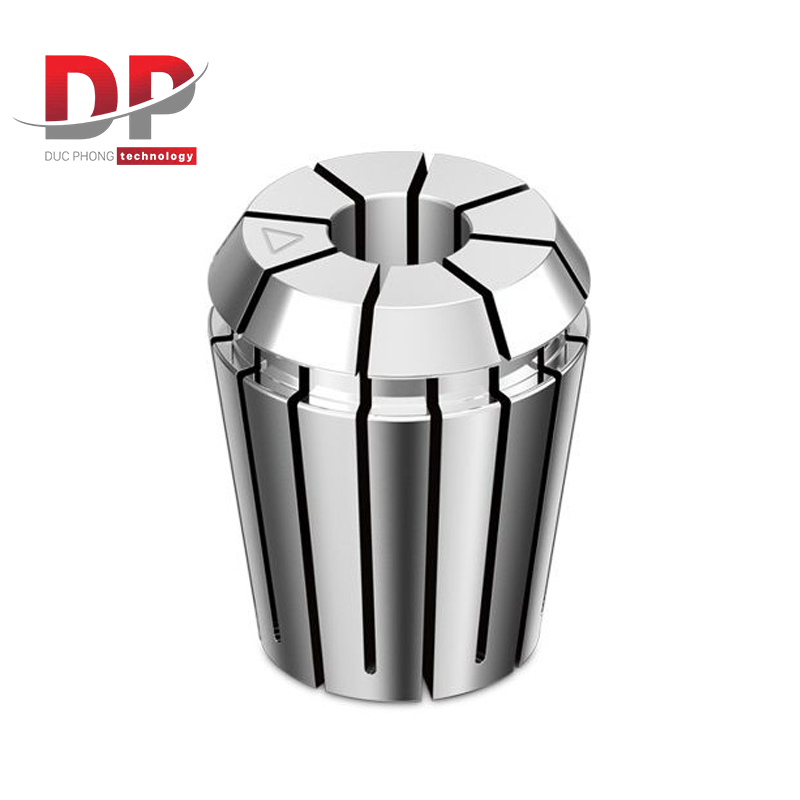

Collet ER

Collet ER là một trong những loại collet kẹp dao phổ biến nhất hiện nay, được sử dụng rộng rãi trong gia công CNC. Loại collet này được thiết kế chuyên dụng để kẹp các dụng cụ có trục hình trụ như mũi khoan, mũi doa và dao phay. Với dải kích thước đa dạng từ ER8 đến ER50, collet ER đáp ứng tốt nhiều yêu cầu gia công khác nhau, từ gia công nhẹ đến gia công nặng, từ máy CNC nhỏ đến các trung tâm gia công công suất lớn.

Ưu điểm nổi bật của collet ER:

• Độ cứng cao, phù hợp gia công thô: Collet ER có kết cấu chắc chắn, độ cứng vững cao, phù hợp cho gia công thô và bán tinh, đồng thời góp phần cải thiện độ mịn bề mặt của sản phẩm sau gia công.

• Khả năng kẹp chắc chắn và an toàn: Nhờ cơ chế kẹp đồng đều 360 độ, collet ER kẹp dao rất chắc chắn, hạn chế tối đa rung lắc và trượt dao trong quá trình cắt, giúp nâng cao độ ổn định khi gia công.

• Tự định tâm chính xác: Một trong những ưu điểm lớn của collet ER là khả năng tự định tâm tốt, hỗ trợ căn chỉnh lỗ khoan và trục dao chính xác, đặc biệt quan trọng trong các nguyên công khoan và doa lỗ.

• Cân bằng tốt, làm việc ổn định ở tốc độ cao: Collet ER có khả năng cân bằng tốt, cho phép gia công ổn định ngay cả ở tốc độ phay cao, giúp tối ưu hiệu suất máy và kéo dài tuổi thọ dụng cụ cắt.

Collet lắp vào đầu kẹp thủy lực

Collet lắp trong đầu kẹp thủy lực là giải pháp kẹp dụng cụ tiên tiến, được sử dụng phổ biến trong các ứng dụng gia công CNC yêu cầu độ chính xác cao. Loại collet này cho phép hệ thống kẹp vận hành ổn định ở tốc độ lên đến 8.000 vòng/phút, đáp ứng tốt các nguyên công gia công tinh và gia công tốc độ cao. Với nhiều kích thước collet khác nhau, đầu kẹp thủy lực mang lại sự linh hoạt khi kẹp dao phay, mũi khoan và các dụng cụ cắt có trục trụ.

Ưu điểm của collet lắp đầu kẹp thủy lực

• Gia công nhanh, tối ưu thời gian sản xuất: Cơ cấu kẹp thủy lực giúp thao tác gá đặt nhanh chóng, rút ngắn thời gian thay dao và nâng cao hiệu suất sản xuất cho doanh nghiệp.
• Độ chính xác vượt trội: Collet thủy lực tạo lực kẹp ổn định và đồng đều, giúp giảm rung động, nâng cao độ chính xác gia công và đảm bảo chất lượng bề mặt sản phẩm.
• Kết cấu vững chắc, độ đồng tâm cao: Nhờ kết cấu chắc chắn và khả năng duy trì độ đồng tâm ổn định, collet lắp trong đầu kẹp thủy lực giúp quá trình gia công diễn ra mượt mà, đáng tin cậy và hạn chế sai số trong suốt thời gian vận hành.

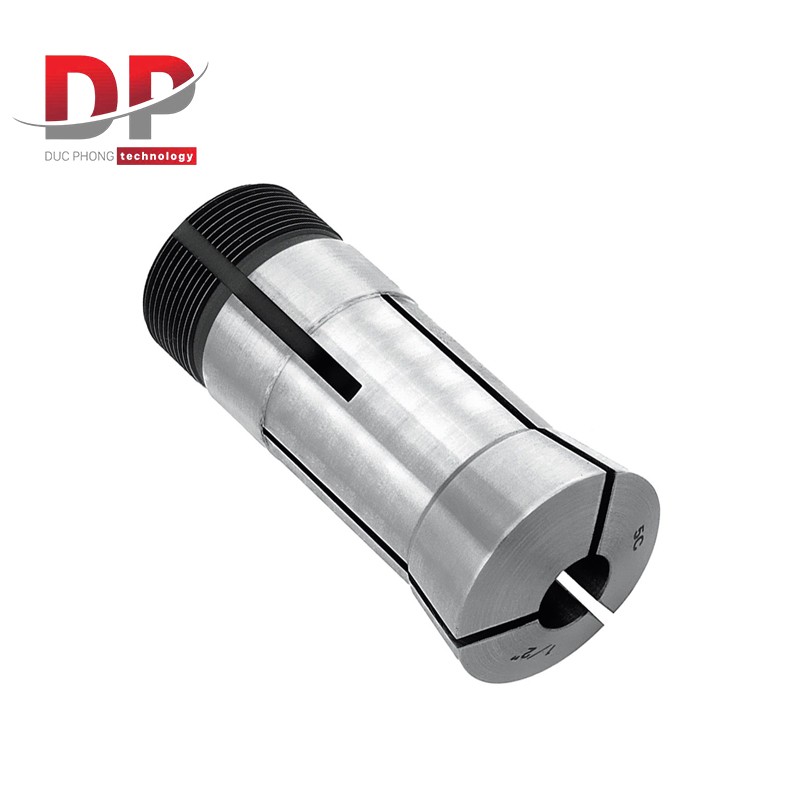

CT collet

CT collet là loại collet kẹp dụng cụ chuyên dùng cho mũi taro, được thiết kế với nhiều kích thước khác nhau nhằm đáp ứng đa dạng nhu cầu gia công. Nhờ kết cấu gọn nhẹ và khả năng kẹp chính xác, CT collet đặc biệt phù hợp cho các ứng dụng phay chi tiết nhỏ, tạo rãnh hẹp hoặc gia công yêu cầu độ chính xác cao trong sản xuất cơ khí.

Ưu điểm của CT collet

• Thay đổi công cụ nhanh chóng: CT collet cho phép thay mũi taro dễ dàng, giúp giảm thời gian dừng máy và nâng cao hiệu suất làm việc, đặc biệt trong các dây chuyền sản xuất liên tục.
• Ma sát và mài mòn thấp: Nhờ thiết kế tối ưu, CT collet có ma sát thấp, hạn chế mài mòn trong quá trình sử dụng, từ đó kéo dài tuổi thọ của cả collet và dụng cụ cắt.
• Độ bền cao, ít bảo dưỡng: CT collet được chế tạo từ vật liệu có độ bền vượt trội, giúp giảm thiểu hư hỏng và hạn chế nhu cầu bảo dưỡng thường xuyên, tiết kiệm chi phí vận hành.
• Kẹp ổn định, chống trượt và xoay lệch: Khi lắp vào bộ điều hợp hoặc đầu kẹp taro, CT collet đảm bảo không bị trượt hoặc xoay lệch, giúp quá trình gia công diễn ra ổn định và chính xác.
• Chi phí hợp lý: Với mức giá phù hợp, CT collet là lựa chọn kinh tế cho nhiều doanh nghiệp sản xuất và xưởng gia công cơ khí, đặc biệt trong các ứng dụng taro và gia công chi tiết nhỏ.

Trên đây là toàn bộ những kiến thức quan trọng cần nắm về collet trong gia công cơ khí. Việc hiểu rõ cấu tạo, phân loại và ứng dụng của collet không chỉ giúp người vận hành lựa chọn đúng loại collet phù hợp với máy CNC và dụng cụ cắt, mà còn góp phần nâng cao độ chính xác gia công, tăng tuổi thọ dao cụ và tối ưu hiệu quả sản xuất cho doanh nghiệp.
