ĐẶC ĐIỂM NỔI BẬT

View: 47

Kẹp gạt loại ngang có mặt đế KJF-007-21F là một trong những dòng sản phẩm kẹp nhanh chuyên dụng, được thiết kế để phục vụ các ứng dụng cơ khí chính xác, đặc biệt trong những môi trường có không gian thao tác hạn chế. Thuộc thương hiệu KJF (Hàn Quốc), sản phẩm này được biết đến với sự nhỏ gọn, lực kẹp mạnh mẽ và khả năng thao tác nhanh chóng, góp phần tối ưu hóa quy trình sản xuất và gia công.

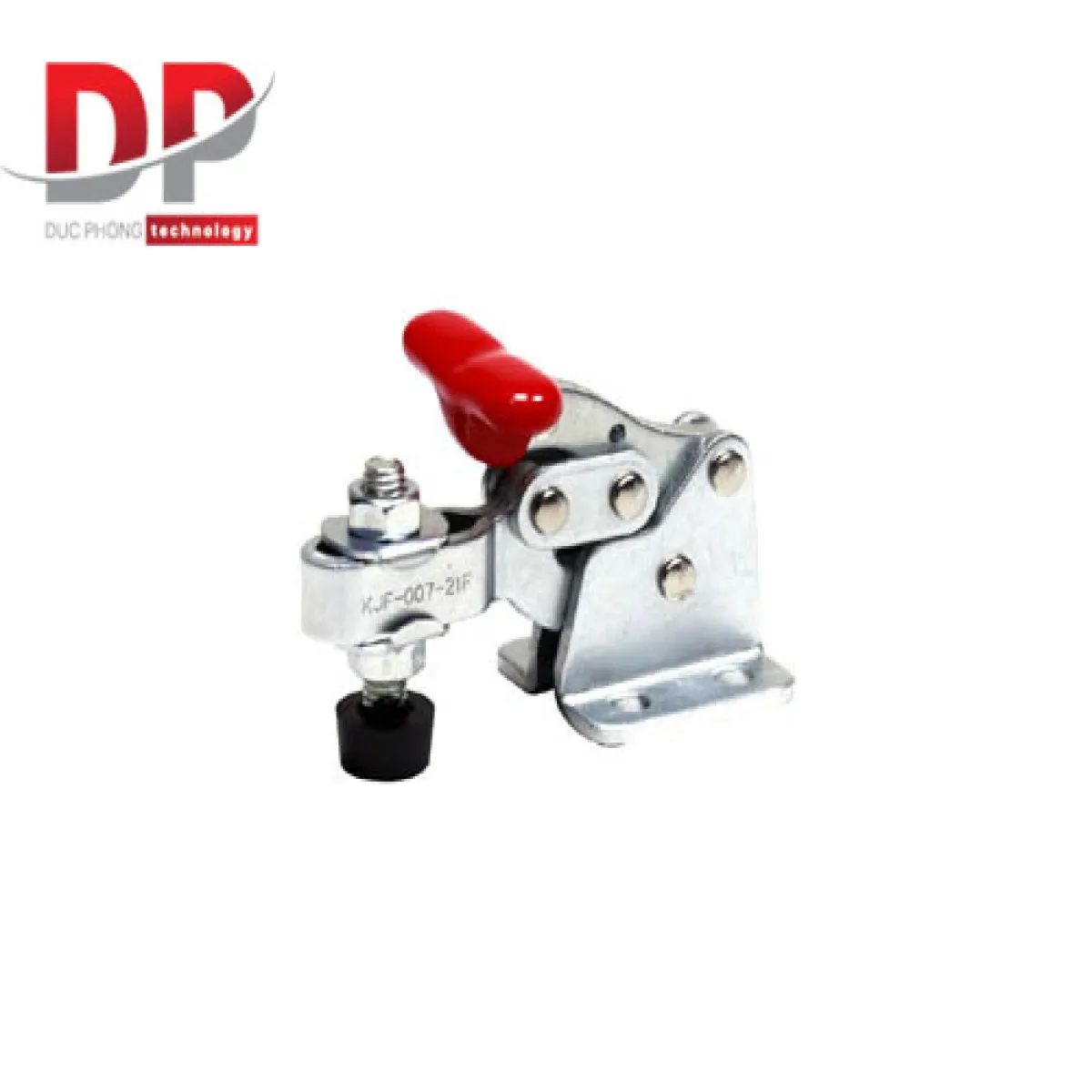

Mô tả sản phẩm kẹp gạt loại ngang có mặt đế KJF-007-21F

kep-gat-loai-ngang-co-mat-de-kjf-007-21f-1

Đặc điểm nổi bật

  • Thiết kế siêu nhỏ gọn và trọng lượng nhẹ: Với khối lượng chỉ khoảng 57g, KJF-007-21F cực kỳ nhỏ gọn, giúp giảm tải trọng tổng thể của đồ gá và phù hợp cho các ứng dụng cần sự linh hoạt cao.
  • Lực kẹp mạnh mẽ: Mặc dù kích thước nhỏ, sản phẩm này có khả năng tạo lực kẹp lên đến 70 kg (tương đương 2,800 N), đảm bảo khả năng giữ chắc các chi tiết nhỏ trong quá trình gia công hoặc lắp ráp.
  • Tay gạt dạng "trong" – Thao tác nhanh, chính xác: Thiết kế tay gạt có chiều dài ngắn, nằm gọn, giúp rút ngắn hành trình thao tác và tăng độ ổn định. Điều này cho phép người dùng thực hiện thao tác mở/kẹp một cách nhanh chóng, chính xác và an toàn.
  • Cấu trúc tối ưu cho không gian hẹp: Với cấu tạo đế dạng mặt bích thấp (flange base), KJF-007-21F cho phép lắp đặt dễ dàng và tiết kiệm không gian theo chiều cao, rất phù hợp với các thiết kế máy hoặc đồ gá có giới hạn về diện tích lắp đặt.
  • Điều chỉnh linh hoạt: Sản phẩm thường cho phép điều chỉnh trục chính để tinh chỉnh lực kẹp theo yêu cầu sử dụng, với khả năng điều chỉnh khoảng 14 mm.
  • Chất liệu và hoàn thiện: KJF-007-21F thường được làm từ thép với lớp mạ kẽm (Zinc Plating) để chống oxy hóa, đảm bảo độ bền trong môi trường công nghiệp. (Ngoài ra, còn có phiên bản KJF-007-21FS làm từ thép không gỉ SUS304 cho môi trường đặc biệt).

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên cơ chế đòn bẩy và các khớp nối. Khi tay cầm được tác động, hệ thống khớp nối sẽ chuyển động, khóa tại một "điểm chết" (dead point), tạo ra lực kẹp giữ vật liệu một cách chắc chắn và ổn định. Khi muốn nhả kẹp, người dùng chỉ cần tác động ngược lại vào tay cầm, hệ thống khớp nối sẽ mở ra, giải phóng vật liệu.

Ứng dụng phổ biến

Kẹp KJF-007-21F là giải pháp lý tưởng cho các ứng dụng yêu cầu gá kẹp nhanh chóng, chính xác và đáng tin cậy trong không gian hạn chế:

  • Jig gá chi tiết nhỏ: Cố định các chi tiết nhỏ trong quá trình gia công CNC, khoan, phay, hoặc kiểm tra chất lượng.
  • Hệ thống gá lắp điện tử: Ứng dụng trong lắp ráp bảng mạch, thiết bị bán dẫn hoặc các linh kiện điện tử nhỏ.
  • Dụng cụ gá cơ khí thủ công: Hỗ trợ cố định vật liệu trong các công việc lắp ráp, hàn, hoặc kiểm tra thủ công.
  • Thiết bị tự động hóa: Có thể tích hợp vào các máy tự động, máy đóng gói, máy lắp ráp hoặc dây chuyền sản xuất tự động để kẹp/mở nhanh chóng, tăng năng suất (mặc dù là kẹp thủ công, nó thường được dùng trong các cụm đồ gá tự động hoặc bán tự động).
  • Các cụm gá máy có chiều cao hạn chế: Phù hợp với các thiết kế máy có không gian lắp đặt giới hạn nhờ cấu trúc đế mặt bích thấp

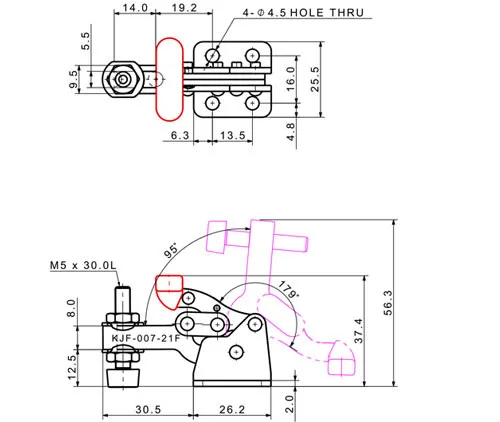

Thông số kỹ thuật kẹp gạt loại ngang có mặt đế KJF-007-21F

Thông số kỹ thuật Giá trị
Sức chứa (lực kẹp) 70 kg
Trọng lượng 57 g
Xử lý di chuyển 179 mm
Di chuyển cánh tay 95 mm
Điều chỉnh trục chính 14 mm
Kiểu cánh tay Trong
Chiều dài cánh tay Ngắn
Loại cơ sở Mặt bích
Chiều cao cơ sở Thấp
