Kẹp gạt loại ngang KJF-007-21FL (Lực kẹp 70 kg)

Mã sản phẩm: KJF-007-21FL

Loại: Kẹp khí nén

Danh mục: Thiết bị tự động hóa

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

  • Hà Nội
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

  • Thành phố Hồ Chí Minh
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Kẹp gạt loại ngang KJF-007-21FL (Lực kẹp 70 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 44

Kẹp gạt loại ngang KJF-007-21FL là một sản phẩm thuộc dòng kẹp nhanh (toggle clamp), cụ thể là kẹp gạt loại ngang (horizontal hold-down clamp) của thương hiệu KJF. Được thiết kế để cung cấp lực kẹp vừa phải 70kg, cùng với thiết kế nhỏ gọn, đế mặt bích để dễ dàng lắp đặt và thanh kẹp chữ U linh hoạt, chiếc kẹp này là giải pháp lý tưởng cho việc cố định các chi tiết nhỏ đến vừa trong các ứng dụng cơ khí chính xác, lắp ráp hoặc kiểm tra, đặc biệt trong những môi trường có không gian thao tác hạn chế.

Mô tả sản phẩm kẹp gạt loại ngang KJF-007-21FL

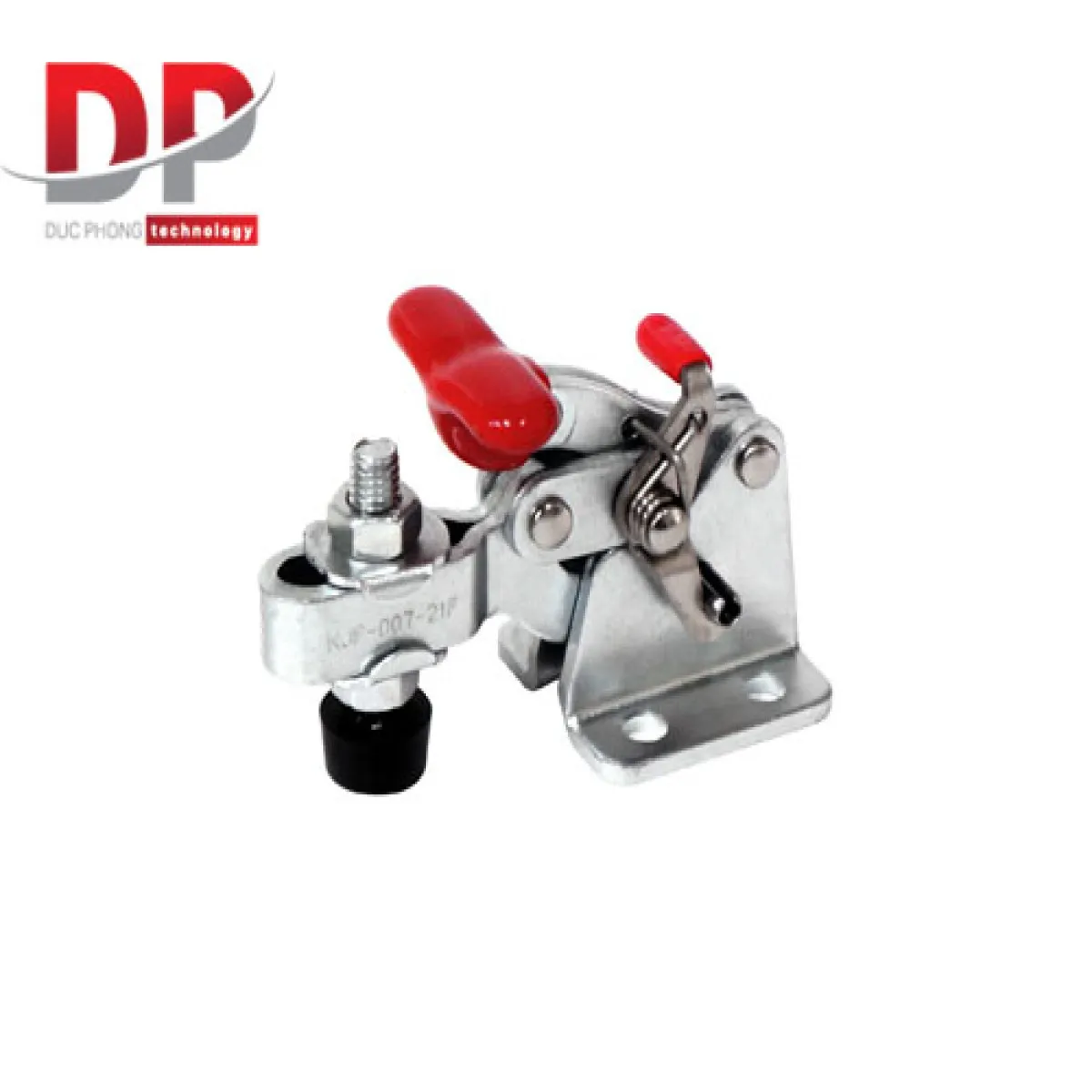

kep-gat-loai-ngang-kjf-007-21fl-1

Đặc điểm nổi bật

  • Lực kẹp phù hợp: Kẹp có khả năng tạo ra lực kẹp lên đến 70 kgf. Mức lực này đủ để giữ chắc chắn các chi tiết nhỏ hoặc vừa, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, đảm bảo độ chính xác cho công việc.

  • Thiết kế gạt ngang (Horizontal Hold-Down Type): Kẹp hoạt động bằng cách gạt tay cầm theo phương ngang để thanh kẹp đi xuống và giữ chặt vật liệu. Thiết kế này tối ưu cho các bàn gá, đồ gá (jig) hoặc máy móc có không gian hạn chế theo chiều cao, cho phép người dùng thao tác thuận tiện.

  • Thanh kẹp chữ U linh hoạt ("L" trong mã sản phẩm): Kẹp này đi kèm với một thanh kẹp chữ U (U-bar), mang lại sự linh hoạt cao trong việc điều chỉnh vị trí và loại chi tiết cần kẹp. Thanh chữ U thường có ren, cho phép gắn các loại đệm kẹp khác nhau (như đệm cao su hoặc kim loại) để bảo vệ bề mặt vật liệu hoặc tăng cường độ bám.

  • Chân đế mặt bích (Flange Base - "F" trong mã sản phẩm): Thiết kế chân đế dạng mặt bích giúp việc lắp đặt kẹp trở nên cực kỳ chắc chắn và ổn định trên mọi bề mặt phẳng, dễ dàng bắt vít vào bàn làm việc, đồ gá hoặc máy móc.

  • Trọng lượng nhẹ và gọn: Với trọng lượng chỉ khoảng 60g, KJF-007-21FL rất nhẹ và nhỏ gọn, giúp giảm tải trọng tổng thể cho đồ gá hoặc thiết bị, phù hợp cho các ứng dụng cần sự linh hoạt cao và không gian hạn chế.

  • Vật liệu và độ bền: Thân kẹp thường được làm từ thép (có thể mạ kẽm để chống gỉ) với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ trong môi trường công nghiệp.

  • Hành trình tay cầm và cánh tay: Có góc mở tay cầm rộng (khoảng 179˚) và góc mở cánh tay (thanh kẹp) khoảng 95˚, giúp thao tác kẹp và nhả diễn ra nhanh chóng, hiệu quả.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống, hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần kéo tay cầm lên, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 70kg, thiết kế gạt ngang và kích thước nhỏ gọn, Kẹp gạt loại ngang KJF-007-21FL lý tưởng cho nhiều ứng dụng công nghiệp nhẹ và trung bình:

  • Jig và đồ gá: Cố định chi tiết nhỏ trong các jig gá cho máy khoan, máy phay mini, hoặc các hệ thống gia công tự động hóa.

  • Lắp ráp điện tử: Giữ chặt các bảng mạch, linh kiện nhỏ trong quá trình hàn, lắp ráp.

  • Kiểm tra và đo lường: Cố định các mẫu vật hoặc chi tiết cần kiểm tra trên bàn đo, đảm bảo không xê dịch.

  • Ngành gỗ: Kẹp các chi tiết gỗ nhỏ khi dán, khoan hoặc gia công.

  • Sản xuất thủ công mỹ nghệ: Giúp cố định các vật liệu trong quá trình chế tác.

  • Các thiết bị tự động hóa: Tích hợp vào các dây chuyền sản xuất tự động hoặc bán tự động để kẹp/nhả chi tiết nhanh chóng.

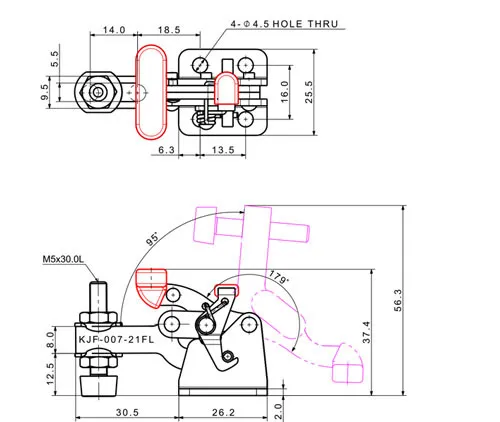

Thông số kỹ thuật kẹp gạt loại ngang KJF-007-21FL

Thông số

Giá trị

Sức chịu tải

70 kgf

Trọng lượng

60 g

Góc mở tay cầm

179˚

Góc mở cánh tay

95˚

Trục chính được cung cấp

M5x30.0L

Điều chỉnh trục chính

14 mm

Kiểu cánh tay

Trong

Chiều dài cánh tay

Ngắn

Loại đế

Mặt bích

Chiều cao đế

Thấp
