Kẹp gạt loại ngang có mặt đế KJF-016-21F (Lực kẹp 160 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 37

Kẹp gạt loại ngang có mặt đế KJF-016-21F là một thành viên trong dòng sản phẩm kẹp nhanh (toggle clamp) chất lượng cao của KJF. Được thiết kế chuyên biệt cho các ứng dụng công nghiệp yêu cầu lực kẹp lớn hơn và độ ổn định cao, sản phẩm này lý tưởng để cố định các chi tiết trong quá trình gia công, lắp ráp hoặc kiểm tra, đặc biệt là các vật liệu có kích thước và trọng lượng lớn hơn.

Mô tả sản phẩm kẹp gạt loại ngang có mặt đế KJF-016-21F

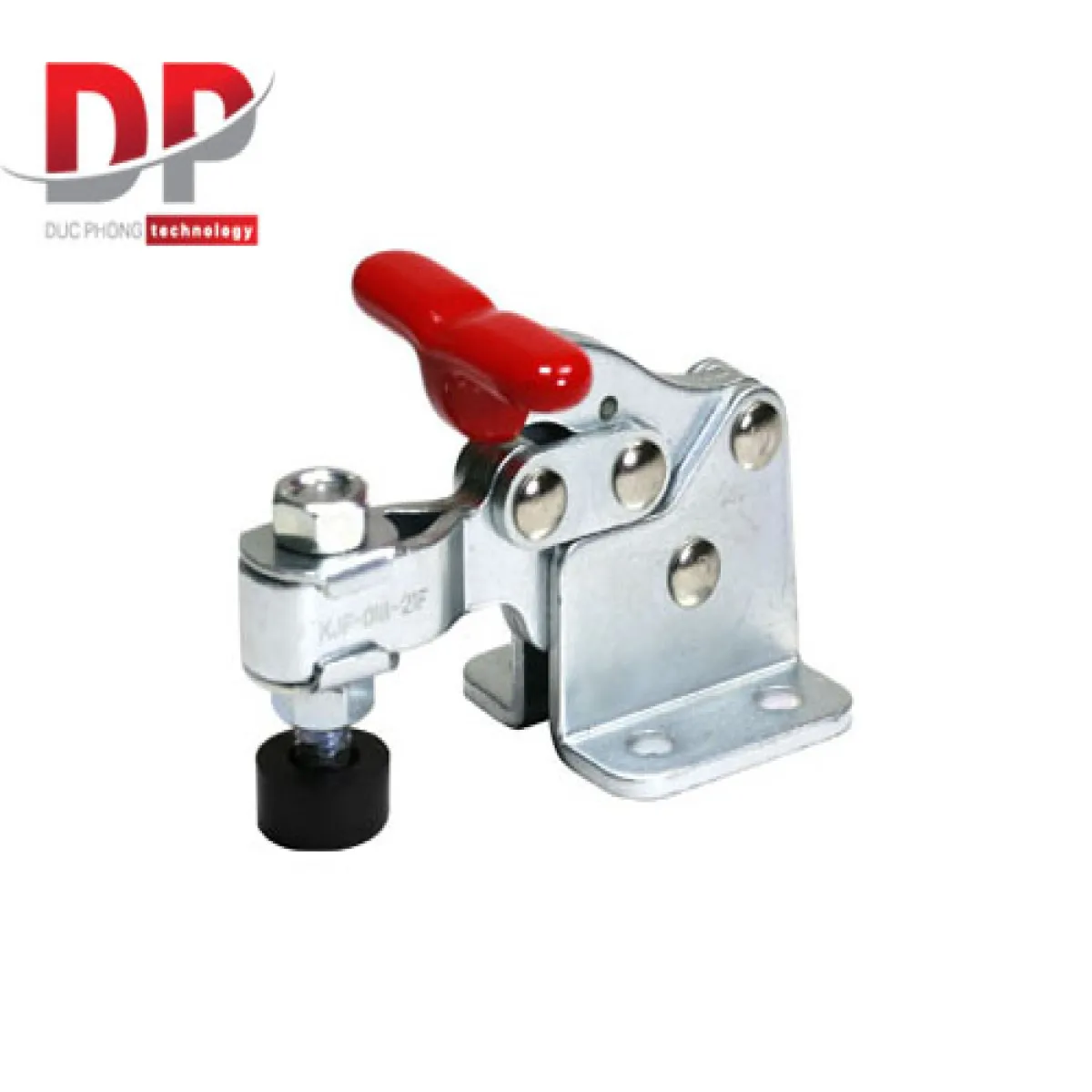

kep-gat-loai-ngang-kjf-016-21f-1

Đặc điểm nổi bật

  • Lực kẹp mạnh mẽ: Điểm nổi bật nhất của KJF-016-21F là khả năng cung cấp lực kẹp lên đến 160 kg. Lực kẹp này đảm bảo giữ chặt các chi tiết một cách ổn định và chắc chắn, ngăn ngừa sự xê dịch trong suốt quá trình làm việc, từ đó nâng cao độ chính xác và hiệu quả công việc.
  • Thiết kế nằm ngang (Horizontal Type): Cơ chế kẹp nằm ngang giúp thao tác dễ dàng và tiết kiệm không gian làm việc. Tay cầm sẽ nằm ngang khi kẹp ở vị trí khóa, phù hợp với các ứng dụng có giới hạn về chiều cao.
  • Chân đế mặt bích (Flange Base): Thiết kế chân đế mặt bích giúp việc lắp đặt kẹp trở nên chắc chắn và ổn định trên bề mặt, mang lại sự an toàn và bền bỉ trong suốt quá trình sử dụng.

  • Cấu trúc bền bỉ: Sản phẩm thường được làm từ thép chất lượng cao (có thể có lớp mạ kẽm hoặc phiên bản thép không gỉ SUS304), giúp kẹp có khả năng chịu mài mòn và chống lại các tác động từ môi trường làm việc khắc nghiệt.
  • Điều chỉnh linh hoạt: Kẹp thường cho phép điều chỉnh trục chính để tinh chỉnh lực kẹp và phù hợp với các độ dày vật liệu khác nhau.
  • Thiết kế tay gạt "trong" (Inner Handle Type): Tương tự các dòng nhỏ hơn, kiểu tay gạt này giúp tối ưu hóa không gian và thao tác nhanh gọn.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi tay cầm được đẩy xuống (hoặc gạt qua), hệ thống các khớp nối sẽ chuyển động và khóa cứng tại một "điểm chết", tạo ra lực kẹp cực lớn để giữ chặt vật liệu. Để nhả kẹp, người dùng chỉ cần thao tác ngược lại với tay cầm để giải phóng các khớp và mở kẹp. Cơ chế này cho phép gá kẹp nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 160kg và thiết kế bền bỉ, Kẹp KJF-016-21F lý tưởng cho nhiều ứng dụng công nghiệp:

  • Gia công cơ khí: Cố định chi tiết trên các máy công cụ như máy khoan, máy phay, máy CNC, đặc biệt là các chi tiết có kích thước và trọng lượng trung bình.
  • Lắp ráp: Giữ chặt các bộ phận trong quá trình lắp ráp sản phẩm, từ linh kiện ô tô đến các thiết bị công nghiệp.
  • Kiểm tra và thử nghiệm: Cố định mẫu vật trong các quy trình kiểm tra chất lượng.
  • Đồ gá (Jig) và khuôn mẫu: Là thành phần quan trọng trong các đồ gá kẹp chuyên dụng, giúp tăng hiệu quả và độ chính xác trong sản xuất hàng loạt.
  • Công nghiệp gỗ: Kẹp giữ các phôi gỗ trong quá trình cắt, bào, phay.
  • Hàn và chế tạo: Cố định các bộ phận kim loại trong quá trình hàn hoặc lắp ráp.

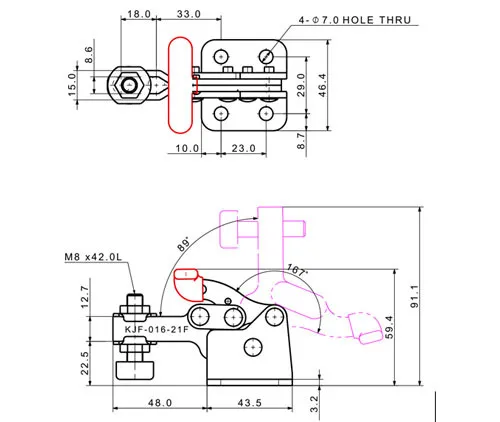

Thông số kỹ thuật kẹp gạt loại ngang có mặt đế KJF-016-21F

Thông số Giá trị
Sức chịu tải 160 kgf
Trọng lượng 253 g
Xử lý di chuyển 167˚
Di chuyển cánh tay 89˚
Trục chính được cung cấp M8x42.0L
Điều chỉnh trục chính 18 mm
Kiểu cánh tay Trong
Chiều dài cánh tay Ngắn
Loại cơ sở Mặt bích
Chiều cao cơ sở Thấp
