Kẹp gạt loại thẳng KJF-010-12F (Lực kẹp 100 kg)

Mã sản phẩm: KJF-010-12F

Loại: Kẹp khí nén

Danh mục: Thiết bị tự động hóa

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

  • Hà Nội
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

  • Thành phố Hồ Chí Minh
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Kẹp gạt loại thẳng KJF-010-12F (Lực kẹp 100 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 35

Kẹp gạt loại thẳng KJF-010-12F là một sản phẩm thuộc dòng kẹp nhanh (toggle clamp), cụ thể là kẹp gạt loại thẳng (straight line action clamp) của thương hiệu KJF. Được thiết kế để cung cấp lực kẹp 100kg, cùng với hành trình thanh kẹp dàiđế mặt bích để dễ dàng lắp đặt, chiếc kẹp này là giải pháp lý tưởng cho việc cố định các chi tiết trong các ứng dụng cơ khí chính xác, lắp ráp hoặc kiểm tra, đặc biệt khi cần hành trình kẹp lớn hơn.

Mô tả sản phẩm kẹp gạt loại thẳng KJF-010-12F

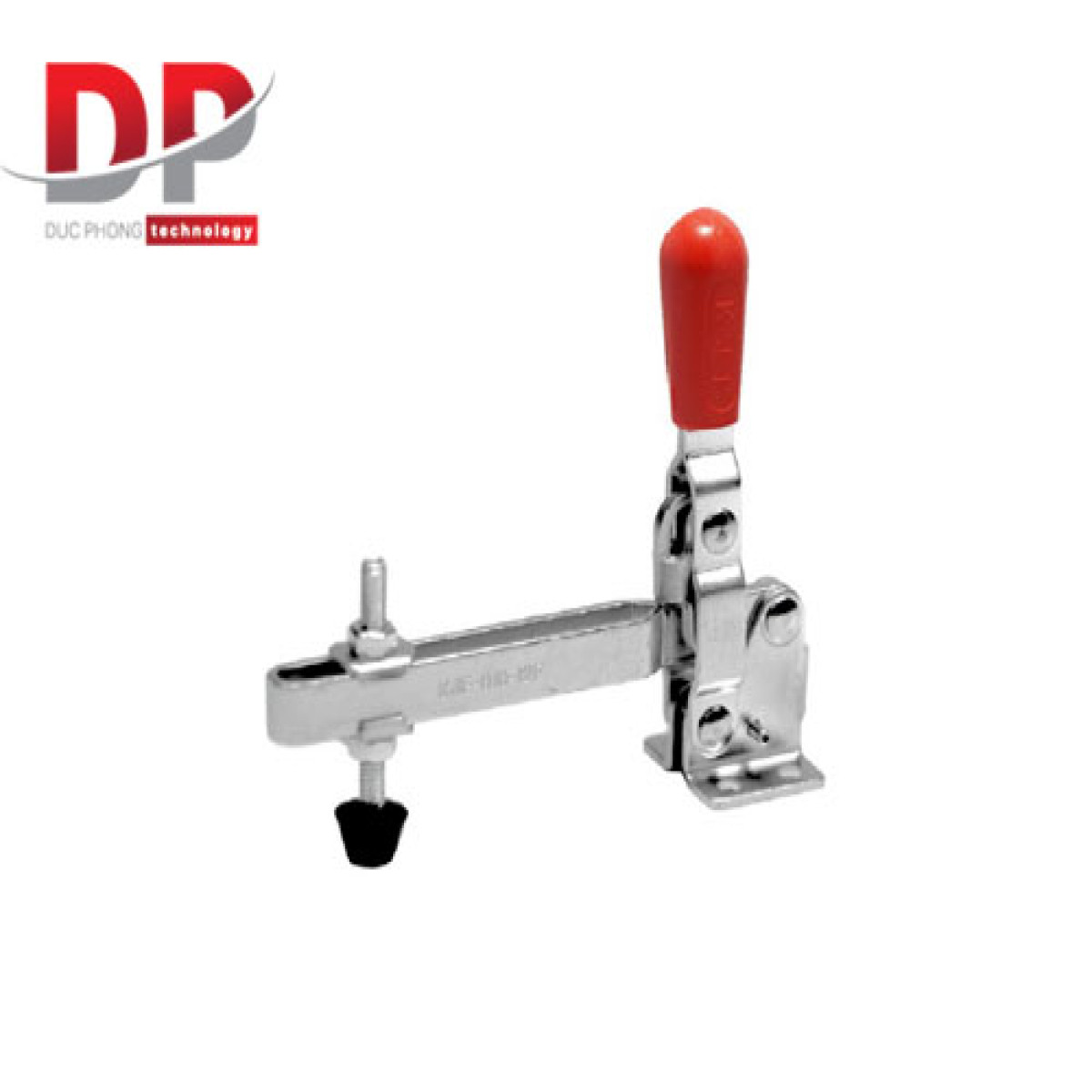

kep-gat-loai-thang-kjf-010-12f-1

Đặc điểm nổi bật

  • Lực kẹp phù hợp: Kẹp có khả năng tạo ra lực kẹp lên đến 100 kgf. Mức lực này đủ để giữ chắc chắn các chi tiết có kích thước vừa, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, đảm bảo độ chính xác cho công việc.

  • Thiết kế gạt thẳng (Straight Line Action Type): Kẹp hoạt động bằng cách đẩy hoặc kéo tay cầm theo một đường thẳng, di chuyển thanh kẹp tới hoặc lui để giữ chặt vật liệu. Thiết kế này lý tưởng cho các ứng dụng cần thao tác nhanh chóng và chính xác theo phương ngang hoặc dọc.

  • Hành trình thanh kẹp dài: Mã "12F" (so với "11F" hoặc "13F") thường chỉ phiên bản có hành trình thanh kẹp (rod stroke) dài hơn. Điều này giúp kẹp có khả năng kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rộng hơn mà không cần điều chỉnh nhiều, tăng tính linh hoạt.

  • Chân đế mặt bích: Thiết kế chân đế dạng mặt bích giúp việc lắp đặt kẹp trở nên cực kỳ chắc chắn và ổn định trên mọi bề mặt phẳng. Bạn có thể dễ dàng bắt vít kẹp vào bàn làm việc, đồ gá hoặc máy móc.

  • Vật liệu và độ bền: Thân kẹp thường được làm từ thép (có thể mạ kẽm để chống gỉ) với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ trong môi trường công nghiệp.

  • Tay cầm tiện lợi: Thường có tay cầm bằng nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

  • Kích thước tương đối nhỏ gọn: Mặc dù có hành trình dài hơn, KJF-010-12F vẫn giữ được sự nhỏ gọn tương đối, phù hợp cho nhiều không gian làm việc.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy hoặc kéo tay cầm, hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 100kg, thiết kế gạt thẳng và hành trình dài, Kẹp gạt loại thẳng KJF-010-12F lý tưởng cho nhiều ứng dụng công nghiệp, đặc biệt khi cần kẹp các chi tiết có độ dày khác nhau:

  • Jig và đồ gá: Cố định chi tiết trong các jig gá cho máy khoan, máy phay, hoặc các hệ thống gia công tự động hóa, nơi cần thao tác đẩy/kéo và khoảng hành trình lớn.

  • Lắp ráp: Giữ chặt các chi tiết trong quá trình lắp ráp sản phẩm, đảm bảo sự ổn định và chính xác.

  • Kiểm tra và đo lường: Cố định các mẫu vật hoặc chi tiết cần kiểm tra trên bàn đo, đảm bảo không xê dịch trong quá trình đo lường.

  • Ngành gỗ: Kẹp các chi tiết gỗ khi dán, khoan hoặc gia công, đặc biệt hữu ích khi làm việc với các tấm ván có độ dày khác nhau.

  • Các thiết bị tự động hóa: Tích hợp vào các dây chuyền sản xuất tự động hoặc bán tự động để kẹp/nhả chi tiết nhanh chóng và chính xác.

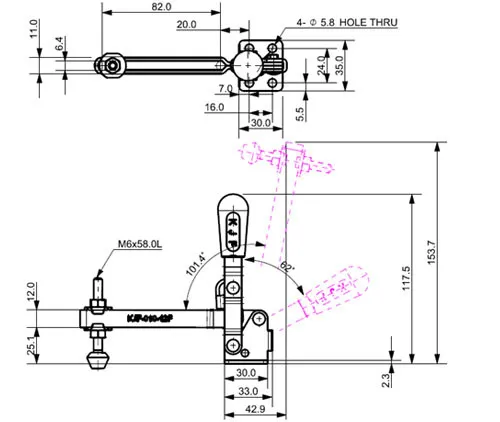

Thông số kỹ thuật kẹp gạt loại thẳng KJF-010-12F

Thông số

Giá trị

Sức chịu tải

100 kgf

Trọng lượng

185 g

Góc mở tay cầm

62˚

Góc mở cánh tay

101˚

Trục chính được cung cấp

M6x58.0L

Điều chỉnh trục chính

82 mm

Kiểu cánh tay

Dạng thanh (Bar)

Chiều dài cánh tay

Dài

Loại đế

Mặt bích

Chiều cao đế

Thấp
