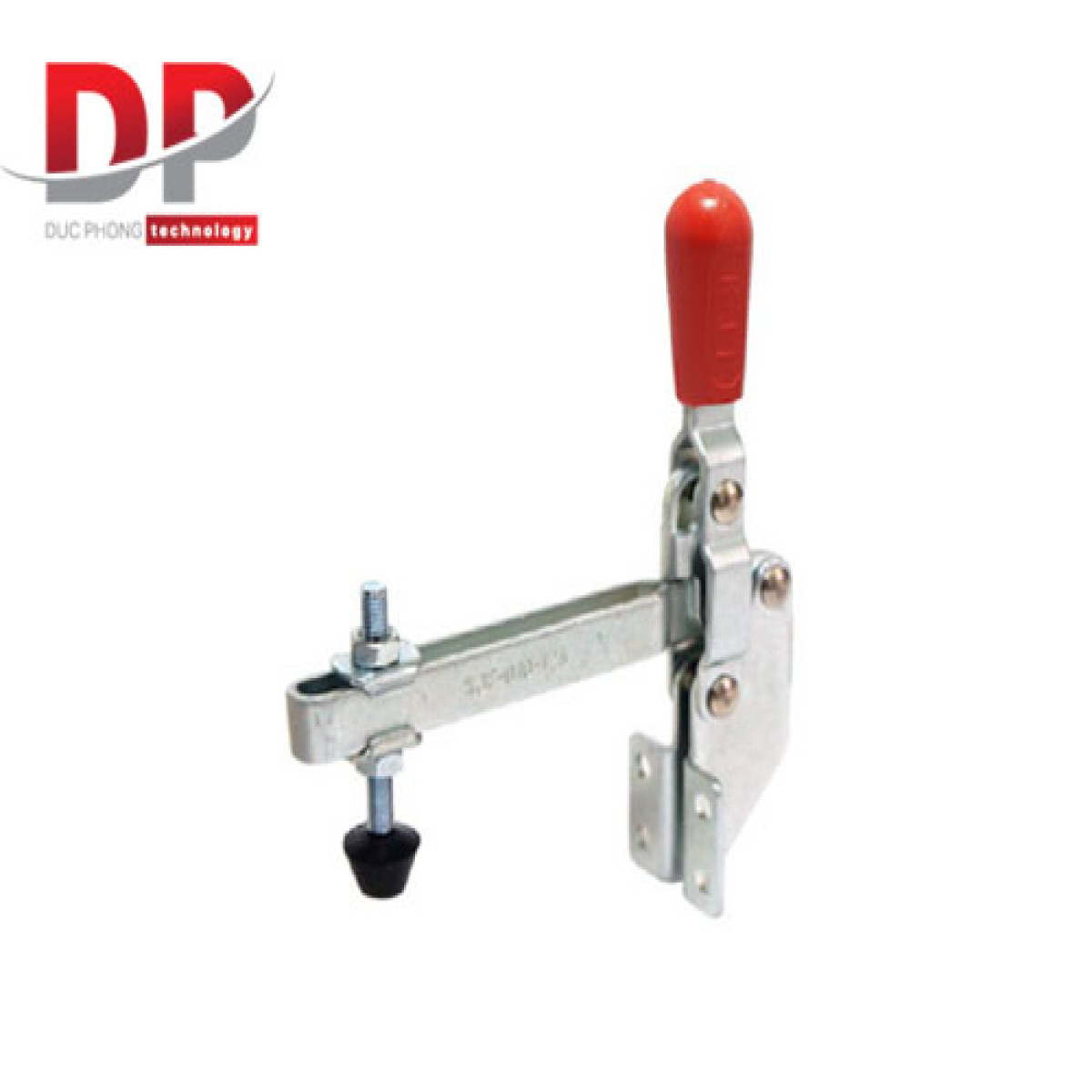

Kẹp gạt kiểu thẳng đứng đế góc KJF-010-12A (Lực kẹp 100 kg)

Kẹp gạt kiểu thẳng đứng đế góc KJF-010-12A (Lực kẹp 100 kg), một sản phẩm đặc biệt từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), cụ thể là kẹp kiểu thẳng đứng (vertical type), kết hợp với thiết kế đế vuông góc (angle base) và được chế tạo từ thép không gỉ, cùng với hành trình kẹp dài. Sự kết hợp này mang lại khả năng cố định chi tiết hiệu quả trong các ứng dụng cần lắp đặt linh hoạt ở vị trí góc, trong môi trường ăn mòn, và yêu cầu hành trình kẹp rộng.

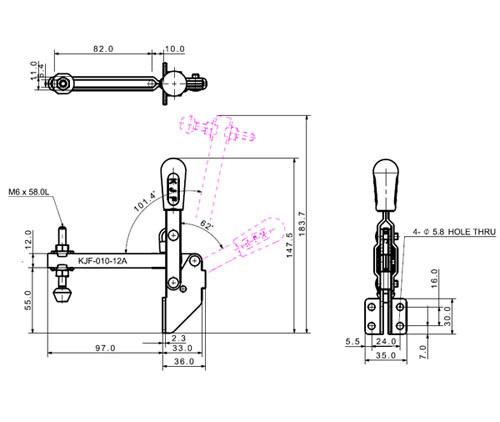

Mô tả sản phẩm kẹp gạt kiểu thẳng đứng đế góc KJF-010-12A



Đặc điểm nổi bật

• Lực kẹp phù hợp: Kẹp này có khả năng tạo ra lực kẹp lên đến 100 kgf. Mức lực này đủ để giữ chắc chắn các chi tiết có kích thước vừa, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, đảm bảo độ chính xác cho công việc.

• Thiết kế thẳng đứng (Vertical Type): Khi kẹp ở vị trí khóa, tay cầm của kẹp sẽ nằm thẳng đứng so với mặt đế. Kiểu thiết kế này giúp tiết kiệm không gian chiều ngang và dễ dàng thao tác trong các khu vực có diện tích hạn chế hoặc khi cần thao tác từ phía trên.

• Chân đế góc (Angle Base - "A" trong mã sản phẩm): Đây là điểm khác biệt chính của model này so với các loại kẹp đế thẳng hoặc mặt bích. Đế được thiết kế vuông góc, cho phép bạn lắp đặt kẹp trên cạnh bàn, thanh đỡ, hoặc các vị trí góc/cạnh mà các loại kẹp đế phẳng khó lắp được. Điều này mang lại sự linh hoạt đáng kể trong thiết kế đồ gá và jig.

• Hành trình thanh kẹp dài ("12" trong mã sản phẩm): So với phiên bản "11A", KJF-010-12A có hành trình thanh kẹp (plunger stroke) dài hơn. Điều này giúp kẹp có khả năng kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rộng hơn mà không cần điều chỉnh nhiều, tăng tính linh hoạt và hiệu quả trong sản xuất.

• Vật liệu thép không gỉ ("S" trong mã sản phẩm): KJF-010-12A được chế tạo từ thép không gỉ (Stainless Steel). Điều này giúp kẹp có khả năng chống ăn mòn vượt trội trong môi trường ẩm ướt, chứa hóa chất, hoặc trong các ngành yêu cầu vệ sinh cao như thực phẩm, dược phẩm. Nhờ đó, tuổi thọ sản phẩm được kéo dài và duy trì hiệu suất ổn định trong điều kiện khắc nghiệt.

• Thanh kẹp chữ U (U-Bar) có thể điều chỉnh: Kẹp thường đi kèm với một thanh kẹp dạng chữ U, cho phép bạn linh hoạt điều chỉnh vị trí và lắp các loại đệm kẹp khác nhau (ví dụ: đệm cao su hoặc đầu kẹp có ren) để phù hợp với bề mặt vật liệu và tăng cường độ bám.

• Tay cầm tiện lợi: Kẹp thường có tay cầm bọc nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (hoặc kéo lên), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 100kg, thiết kế đế góc linh hoạt, hành trình dài và đặc biệt là khả năng chống ăn mòn từ vật liệu thép không gỉ, Kẹp gạt kiểu thẳng đứng đế góc KJF-010-12A lý tưởng cho nhiều ứng dụng công nghiệp, đặc biệt khi cần lắp đặt linh hoạt và làm việc trong môi trường đặc thù:

• Jig và đồ gá chuyên dụng: Cố định chi tiết trên các jig gá có hình dạng phức tạp, nơi cần kẹp từ cạnh, góc hoặc vị trí đặc biệt.

• Ngành thực phẩm, dược phẩm, y tế: Sử dụng trong các thiết bị, dây chuyền sản xuất nơi yêu cầu cao về vệ sinh và khả năng chống gỉ sét do tiếp xúc với nước, hóa chất tẩy rửa.

• Công nghiệp hóa chất: Kẹp các chi tiết trong môi trường có hóa chất ăn mòn.

• Môi trường biển và ngoài trời: Sử dụng trên các thiết bị, kết cấu thường xuyên tiếp xúc với nước mặn hoặc môi trường ẩm ướt.

• Gia công và lắp ráp: Cố định các chi tiết trong quá trình hàn, khoan, lắp ráp, đặc biệt là khi các chi tiết có độ dày khác nhau và cần điều chỉnh hành trình kẹp.
