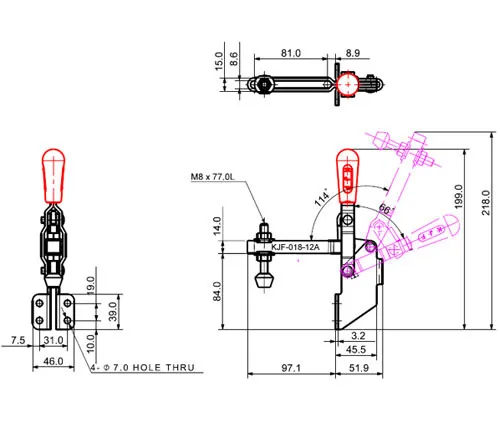

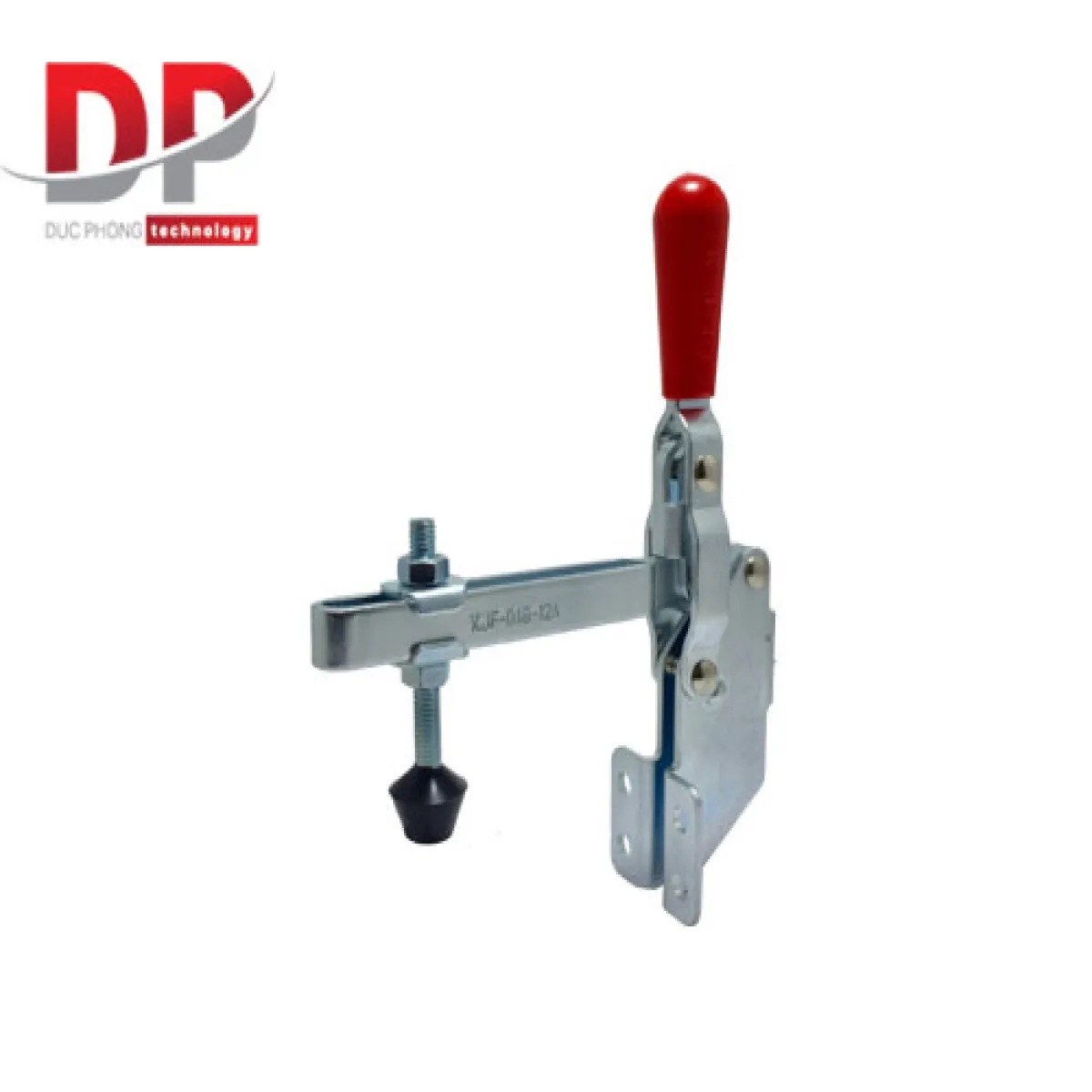

Kẹp gạt kiểu thẳng đứng đế góc KJF-018-12A (Lực kẹp 180 kg)

Kẹp gạt kiểu thẳng đứng đế góc KJF-018-12A (Lực kẹp 180 kg), một sản phẩm chuyên dụng từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), cụ thể là kẹp kiểu thẳng đứng (vertical type), kết hợp với thiết kế đế vuông góc (angle base) và được trang bị hành trình kẹp dài. Sự kết hợp này mang lại khả năng cố định chi tiết hiệu quả, linh hoạt trong việc lắp đặt ở vị trí góc, và phù hợp với các vật liệu có độ dày khác nhau.

Mô tả sản phẩm kẹp gạt kiểu thẳng đứng đế góc KJF-018-12A



Đặc điểm nổi bật

• Lực kẹp mạnh mẽ: Kẹp này có khả năng tạo ra lực kẹp lên đến 180 kgf. Mức lực này đủ để giữ chắc chắn các chi tiết có kích thước và trọng lượng vừa phải, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, đảm bảo độ chính xác và ổn định cho công việc.

• Thiết kế thẳng đứng (Vertical Type): Khi kẹp ở vị trí khóa, tay cầm của kẹp sẽ nằm thẳng đứng so với mặt đế. Kiểu thiết kế này giúp tiết kiệm không gian chiều ngang và dễ dàng thao tác trong các khu vực có diện tích hạn chế hoặc khi cần thao tác từ phía trên.

• Chân đế góc: Đây là điểm khác biệt chính của model này. Thay vì đế phẳng thông thường, kẹp có chân đế được uốn cong hoặc thiết kế vuông góc, cho phép bạn lắp đặt kẹp trên cạnh bàn, thanh đỡ, hoặc các vị trí góc/cạnh mà các loại kẹp đế phẳng khó lắp được. Điều này mang lại sự linh hoạt đáng kể trong thiết kế đồ gá và jig.

• Hành trình thanh kẹp dài: Điều này giúp kẹp có khả năng kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rộng hơn mà không cần điều chỉnh nhiều, tăng tính linh hoạt và hiệu quả trong sản xuất.

• Thanh kẹp chữ U (U-Bar) có thể điều chỉnh: Kẹp thường đi kèm với một thanh kẹp dạng chữ U, cho phép bạn linh hoạt điều chỉnh vị trí và lắp các loại đệm kẹp khác nhau (ví dụ: đệm cao su hoặc đầu kẹp có ren) để phù hợp với bề mặt vật liệu và tăng cường độ bám.

• Vật liệu và độ bền: Thân kẹp thường được làm từ thép carbon (thường được mạ kẽm để chống gỉ), với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ nhất định trong môi trường công nghiệp.

• Tay cầm tiện lợi: Kẹp thường có tay cầm bọc nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (hoặc kéo lên), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 180kg, thiết kế đế góc linh hoạt và hành trình dài, Kẹp gạt kiểu thẳng đứng đế góc KJF-018-12A lý tưởng cho nhiều ứng dụng công nghiệp, đặc biệt khi cần lắp đặt linh hoạt ở vị trí không gian chật hẹp, góc cạnh và xử lý các chi tiết có độ dày khác nhau:

• Jig và đồ gá chuyên dụng: Cố định chi tiết trên các jig gá có hình dạng phức tạp, nơi cần kẹp từ cạnh, góc hoặc vị trí đặc biệt, ví dụ như trong sản xuất khuôn mẫu, linh kiện ô tô.

• Ngành gỗ và đồ nội thất: Giữ các tấm ván, chi tiết khung trong quá trình lắp ráp, dán keo, hoặc gia công, đặc biệt khi cần kẹp từ mép hoặc các góc vuông và cần điều chỉnh linh hoạt cho các vật liệu dày mỏng khác nhau.

• Công nghiệp chế tạo kim loại: Kẹp các tấm kim loại, profile trong quá trình hàn, khoan, hoặc lắp ráp, đặc biệt ở những vị trí mà kẹp đế phẳng không thể tiếp cận.

• Các ứng dụng nơi không gian giới hạn: Khi không có đủ diện tích bề mặt phẳng để lắp đặt kẹp đế thông thường.

• Lắp ráp thiết bị, máy móc: Cố định các bộ phận trong quá trình lắp ráp thiết bị phức tạp, nơi yêu cầu kẹp theo phương thẳng đứng, có điểm lắp đặt góc và cần điều chỉnh hành trình kẹp.
