Kẹp khóa kiểu thẳng đứng đế góc KJF-018-16A (Lực kẹp 180 kg)

Kẹp gạt kiểu thẳng đứng đế góc KJF-018-16A (Lực kẹp 180 kg), một sản phẩm chuyên dụng từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), cụ thể là kẹp kiểu thẳng đứng, với thiết kế đế vuông góc và được trang bị thanh kẹp đặc (solid bar) có hành trình dài. Kẹp này lý tưởng cho các ứng dụng cần lực kẹp trung bình mạnh, độ bền cao, khả năng cố định chắc chắn tại một vị trí cố định, và đặc biệt là phù hợp với các vị trí lắp đặt khó khăn, góc cạnh, đồng thời cung cấp hành trình kẹp rộng.

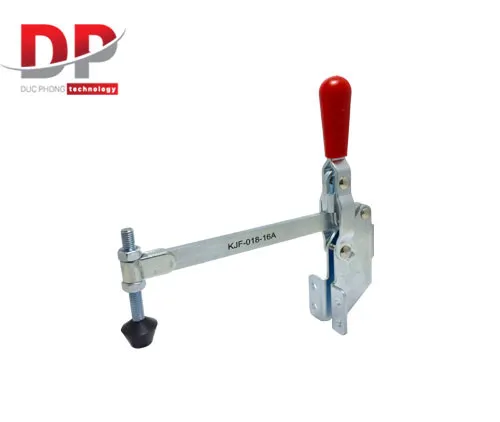

Mô tả sản phẩm kẹp khóa kiểu thẳng đứng đế góc KJF-018-16A



Đặc điểm nổi bật

• Lực kẹp mạnh mẽ: Kẹp này có khả năng tạo ra lực kẹp lên đến 180 kgf. Mức lực này đủ để giữ chắc chắn các chi tiết có kích thước và trọng lượng vừa phải, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp, hoặc kiểm tra, đảm bảo độ chính xác và ổn định cho công việc.

• Thiết kế thẳng đứng (Vertical Type): Khi kẹp ở vị trí khóa, tay cầm của kẹp sẽ nằm thẳng đứng so với mặt đế. Kiểu thiết kế này giúp tiết kiệm không gian chiều ngang và dễ dàng thao tác trong các khu vực có diện tích hạn chế hoặc khi cần thao tác từ phía trên.

• Chân đế góc: Đây là điểm khác biệt chính của sản phẩm này. Thay vì đế phẳng thông thường, kẹp có chân đế được uốn cong hoặc thiết kế vuông góc, cho phép bạn lắp đặt kẹp trên cạnh bàn, thanh đỡ, hoặc các vị trí góc/cạnh mà các loại kẹp đế phẳng khó lắp được. Điều này mang lại sự linh hoạt đáng kể trong thiết kế đồ gá và jig.

• Thanh kẹp đặc (Solid Bar) với hành trình dài: Thanh kẹp dạng đặc khác với thanh chữ U (U-Bar) cho phép điều chỉnh vị trí đệm kẹp, thanh đặc mang lại độ cứng vững và khả năng chịu lực nén/kéo tốt hơn. Thanh đặc này thường đi kèm với hành trình dài (thường khoảng 98mm), giúp kẹp có khả năng kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rộng hơn mà vẫn giữ được độ chắc chắn.

• Vật liệu và độ bền: Thân kẹp thường được làm từ thép carbon (thường được mạ kẽm để chống gỉ), với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ cao trong môi trường công nghiệp.

• Tay cầm tiện lợi: Kẹp thường có tay cầm bọc nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

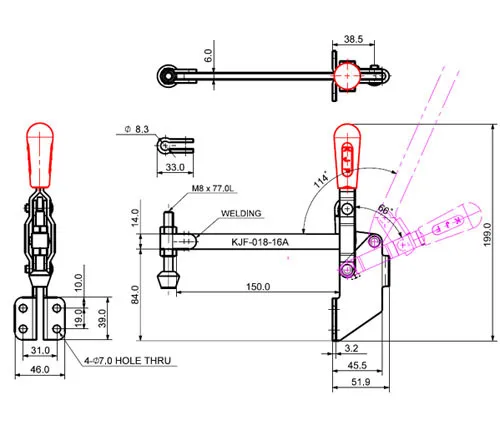

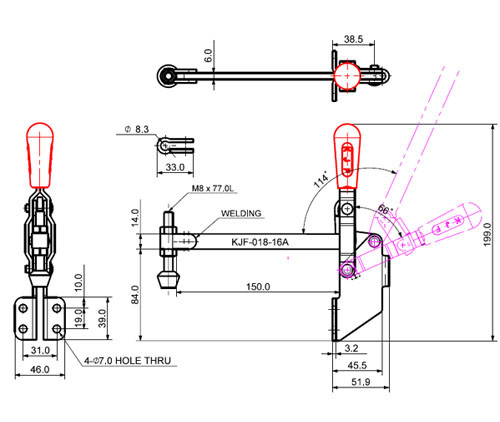

• Góc mở: Kẹp này có góc mở tay cầm 66˚ và góc di chuyển cánh tay (plunger move) 114˚.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (hoặc kéo lên), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 180kg, thiết kế thẳng đứng, đế góc linh hoạt và thanh kẹp đặc hành trình dài, Kẹp gạt kiểu thẳng đứng đế góc KJF-018-16A lý tưởng cho nhiều ứng dụng công nghiệp, đặc biệt khi cần cố định chắc chắn và đáng tin cậy tại vị trí lắp đặt góc cạnh và cần khả năng điều chỉnh hành trình:

• Jig và đồ gá chuyên dụng: Cố định chi tiết trên các jig gá có hình dạng phức tạp, nơi cần kẹp từ cạnh, góc hoặc vị trí đặc biệt, ví dụ như trong sản xuất khuôn mẫu, linh kiện ô tô, đặc biệt với các chi tiết có độ dày khác nhau.

• Ngành gỗ và đồ nội thất: Giữ các tấm ván, chi tiết khung trong quá trình lắp ráp, dán keo, hoặc gia công, đặc biệt khi cần kẹp từ mép hoặc các góc vuông và cần điểm kẹp cố định với hành trình dài.

• Công nghiệp chế tạo kim loại: Kẹp các tấm kim loại, profile trong quá trình hàn, khoan, hoặc lắp ráp, đặc biệt ở những vị trí mà kẹp đế phẳng không thể tiếp cận và cần sự chắc chắn của thanh đặc.

• Các ứng dụng nơi không gian giới hạn: Khi không có đủ diện tích bề mặt phẳng để lắp đặt kẹp đế thông thường, và cần kẹp chắc chắn với hành trình rộng.

• Lắp ráp thiết bị, máy móc: Cố định các bộ phận trong quá trình lắp ráp thiết bị phức tạp, nơi yêu cầu kẹp theo phương thẳng đứng và có điểm lắp đặt góc.
