Kẹp gạt kiểu thẳng đứng KJF-018-17F (Lực kẹp 180 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 56

Kẹp gạt kiểu thẳng đứng KJF-018-17F (Lực kẹp 180 kg), một sản phẩm chuyên dụng từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), cụ thể là kẹp kiểu thẳng đứng (vertical type), với thiết kế đế mặt bích (flange base) và được trang bị thanh kẹp đặc (solid bar)hành trình siêu dài. Kẹp này lý tưởng cho các ứng dụng cần lực kẹp trung bình mạnh, độ bền cao, khả năng cố định chắc chắn tại một vị trí cố định, và đặc biệt là yêu cầu hành trình kẹp rất rộng để thao tác.

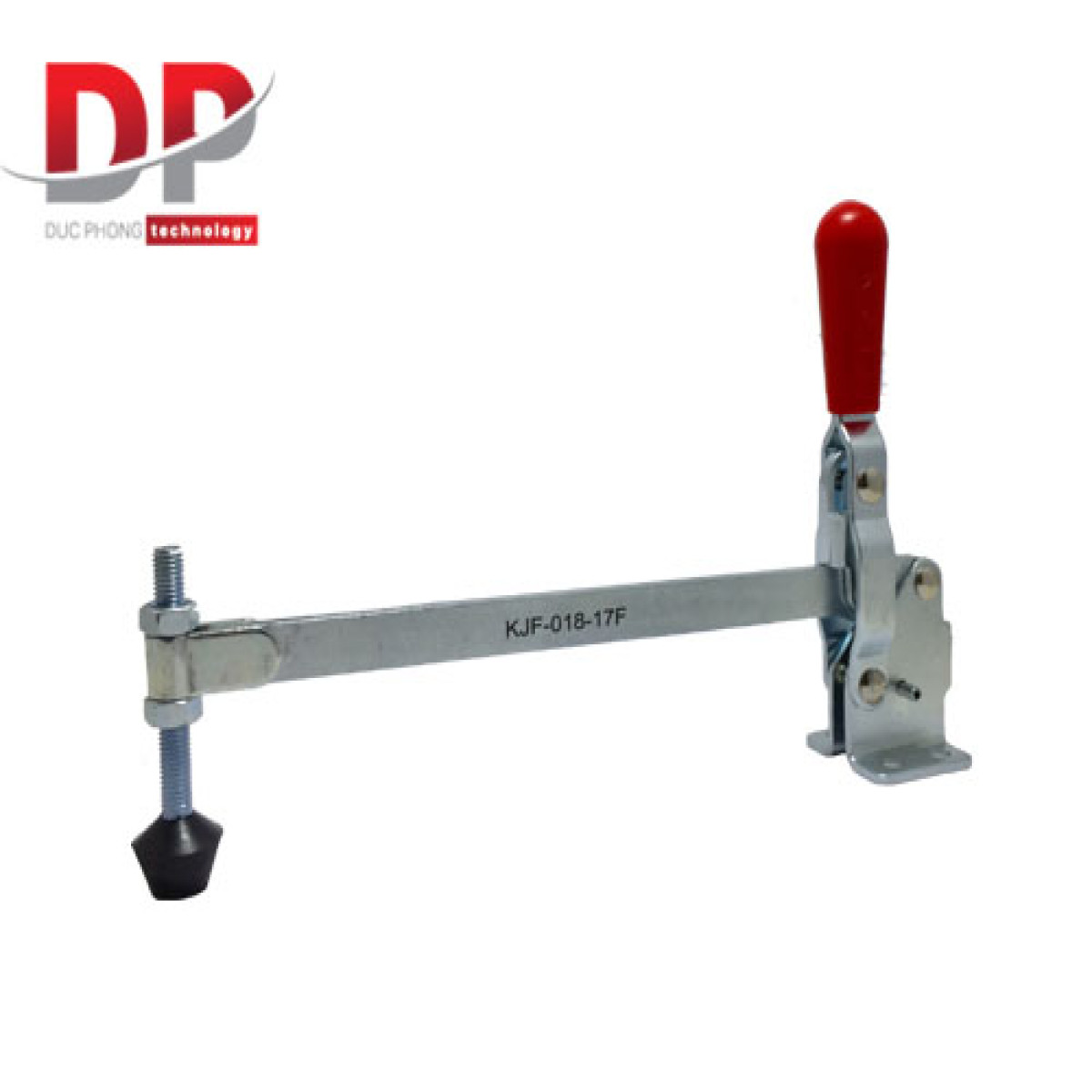

Mô tả sản phẩm kẹp gạt kiểu thẳng đứng đế góc KJF-018-17F

kep-kjf-018-17f-1

Đặc điểm nổi bật

  • Lực kẹp mạnh mẽ: Kẹp này có khả năng tạo ra lực kẹp lên đến 180 kgf. Mức lực này đủ để giữ chắc chắn các chi tiết có kích thước và trọng lượng vừa phải, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, đảm bảo độ chính xác và ổn định cho công việc.

  • Thiết kế thẳng đứng (Vertical Type): Khi kẹp ở vị trí khóa, tay cầm của kẹp sẽ nằm thẳng đứng so với mặt đế. Kiểu thiết kế này giúp tiết kiệm không gian chiều ngang và dễ dàng thao tác trong các khu vực có diện tích hạn chế hoặc khi cần thao tác từ phía trên.

  • Chân đế mặt bích: Kẹp có chân đế dạng mặt bích với các lỗ bắt vít, cho phép lắp đặt cố định và chắc chắn trên một mặt phẳng. Thiết kế này đặc biệt phù hợp khi cần một kết nối ổn định và an toàn với bàn làm việc, đồ gá hoặc thiết bị khác.

  • Thanh kẹp đặc: Mã "17F" cho thấy đây là phiên bản có thanh kẹp dạng đặc (Solid Bar). Khác với thanh chữ U (U-Bar) cho phép điều chỉnh vị trí đệm kẹp, thanh đặc mang lại độ cứng vững và khả năng chịu lực nén/kéo tốt hơn. Điểm đặc biệt của phiên bản này là nó có hành trình cực kỳ dài (khoảng 147mm), giúp kẹp có khả năng kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rất rộng mà vẫn giữ được độ chắc chắn và tin cậy.

  • Góc mở: Kẹp này có góc mở tay cầm 66˚góc di chuyển cánh tay (plunger move) 114˚.

  • Vật liệu và độ bền: Thân kẹp thường được làm từ thép carbon (thường được mạ kẽm để chống gỉ), với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ cao trong môi trường công nghiệp.

  • Tay cầm tiện lợi: Kẹp thường có tay cầm bọc nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (hoặc kéo lên), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 180kg, thiết kế thẳng đứng, đế mặt bích chắc chắn và thanh kẹp đặc có hành trình siêu dài, Kẹp gạt kiểu thẳng đứng KJF-018-17F lý tưởng cho nhiều ứng dụng công nghiệp, đặc biệt khi cần cố định chắc chắn, đáng tin cậy và có khả năng thích ứng với các chi tiết có biên độ kích thước lớn:

  • Jig và đồ gá tùy chỉnh: Cố định chi tiết trên các jig gá cho máy phay, khoan, hoặc các hệ thống gia công tự động hóa, nơi cần lực kẹp mạnh và vị trí kẹp cố định, đồng thời phải điều chỉnh cho các chi tiết có độ dày rất khác nhau.

  • Hàn và lắp ráp các cấu kiện lớn: Giữ chặt các chi tiết kim loại có kích thước đa dạng trong quá trình hàn, giúp đảm bảo mối hàn chính xác và an toàn.

  • Sản xuất khuôn mẫu: Cố định các bộ phận khuôn trong quá trình gia công hoặc bảo trì, đặc biệt khi khuôn có nhiều kích thước.

  • Kiểm tra và thử nghiệm: Giữ các mẫu vật phẩm để kiểm tra độ bền, kích thước hoặc các thông số khác, đặc biệt khi các mẫu có kích thước rất khác nhau.

  • Dây chuyền sản xuất đa dạng: Ứng dụng trong các công đoạn cần cố định nhanh và lặp lại các chi tiết, nơi cần sự chắc chắn của thanh đặc và khả năng thích nghi với nhiều loại sản phẩm.

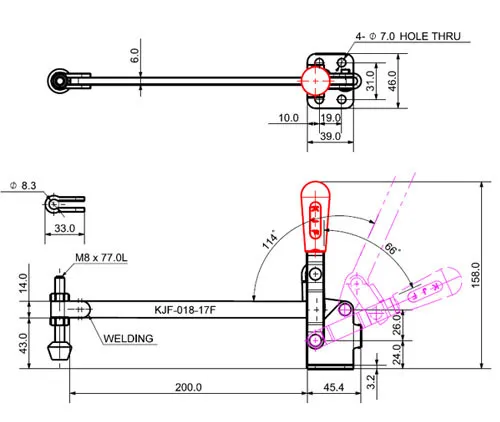

Thông số kỹ thuật kẹp gạt kiểu thẳng đứng đế góc KJF-018-17F

Thông số

Giá trị

Sức chịu tải

180 kgf

Trọng lượng

479 g

Góc mở tay cầm

66˚

Góc mở cánh tay

114˚

Trục chính được cung cấp

M8x77.0L

Điều chỉnh trục chính

Không có

Kiểu cánh tay

Chất rắn

Chiều dài cánh tay

Dài

Loại đế

Mặt bích

Chiều cao đế

Thấp
