Kẹp gạt loại thẳng KJF-040-12F (Lực kẹp 400 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 36

Kẹp gạt loại thẳng KJF-040-12F là một sản phẩm thuộc dòng kẹp nhanh (toggle clamp), cụ thể là kẹp gạt loại thẳng (straight line action clamp) của KJF. Với khả năng cung cấp lực kẹp ấn tượng lên đến 400kg, kết hợp với thiết kế vững chắc, đế mặt bích để dễ dàng lắp đặt và thanh kẹp chữ U với hành trình dài, chiếc kẹp này là giải pháp lý tưởng cho việc cố định các chi tiết lớn, nặng hoặc chịu lực rung động cao trong các ứng dụng cơ khí, lắp ráp hoặc kiểm tra, đặc biệt khi cần lực kẹp mạnh và hành trình kẹp sâu.

Mô tả sản phẩm kẹp gạt loại thẳng KJF-040-12F

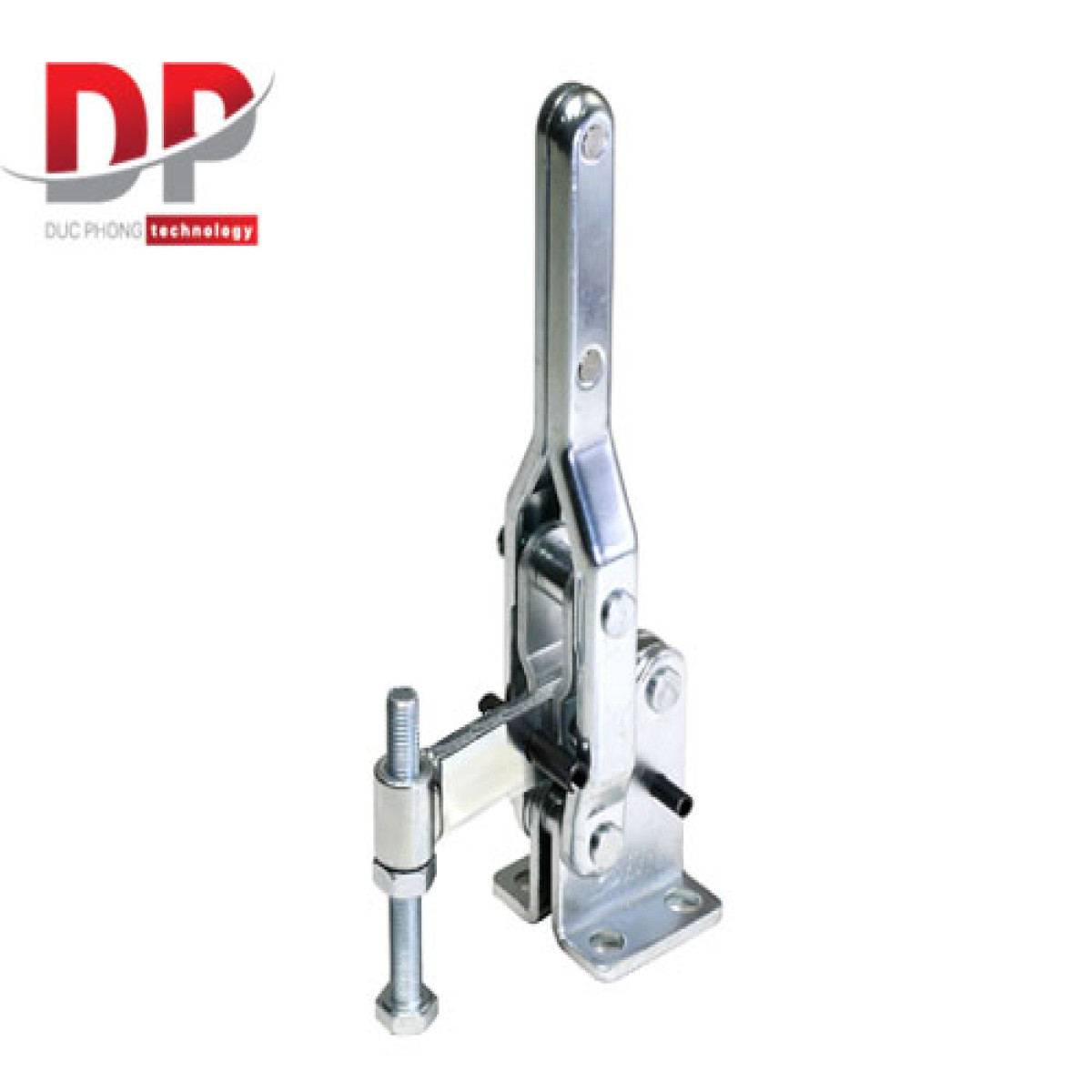

kep-kjf-040-12f-1

Đặc điểm nổi bật

  • Lực kẹp rất lớn: Kẹp này có khả năng tạo ra lực kẹp lên đến 400 kgf. Đây là một mức lực kẹp đáng kể, đảm bảo giữ chắc chắn các chi tiết có kích thước và trọng lượng lớn, ngăn ngừa sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, đảm bảo độ chính xác và ổn định cao cho công việc.

  • Thiết kế gạt thẳng: Kẹp hoạt động bằng cách đẩy hoặc kéo tay cầm theo một đường thẳng, di chuyển thanh kẹp tới hoặc lui để giữ chặt vật liệu. Thiết kế này lý tưởng cho các ứng dụng cần thao tác nhanh chóng và chính xác theo phương ngang hoặc dọc.

  • Hành trình thanh kẹp dài: Mã "12F" trong dòng KJF-040 thường chỉ ra phiên bản có hành trình thanh kẹp (plunger stroke) dài. Điều này rất hữu ích khi cần kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rộng hơn mà không cần điều chỉnh nhiều, tăng tính linh hoạt và hiệu quả trong sản xuất. Các phiên bản có thể có hành trình lên tới 98mm.

  • Thanh kẹp chữ U (U-Bar) có thể điều chỉnh: Kẹp đi kèm với một thanh kẹp dạng chữ U, cho phép bạn điều chỉnh vị trí và lắp các loại đệm kẹp khác nhau (ví dụ: đệm cao su hoặc đầu kẹp kim loại có ren) để phù hợp với bề mặt vật liệu và tăng cường độ bám.

  • Chân đế mặt bích: Thiết kế chân đế dạng mặt bích giúp việc lắp đặt kẹp trở nên cực kỳ chắc chắn và ổn định trên mọi bề mặt phẳng. Bạn có thể dễ dàng bắt vít kẹp vào bàn làm việc, đồ gá hoặc máy móc.

  • Vật liệu và độ bền: Thân kẹp thường được làm từ thép chất lượng cao (có thể mạ kẽm để chống gỉ và tăng độ bền) với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ cao trong môi trường công nghiệp khắc nghiệt, chịu được tải trọng và tần suất sử dụng liên tục.

  • Tay cầm tiện lợi: Thường có tay cầm bằng nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy hoặc kéo tay cầm, hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 400kg, thiết kế gạt thẳng và hành trình dài, Kẹp gạt loại thẳng KJF-040-12F lý tưởng cho nhiều ứng dụng công nghiệp nặng và đòi hỏi sự linh hoạt:

  • Jig và đồ gá tải trọng cao: Cố định các chi tiết lớn, nặng trong các jig gá cho máy phay CNC, máy hàn, hoặc các hệ thống gia công tự động hóa, nơi cần lực kẹp mạnh và khả năng kẹp các vật thể có độ dày biến đổi.

  • Lắp ráp kết cấu lớn: Giữ chặt các bộ phận trong quá trình lắp ráp các kết cấu lớn trong ngành ô tô, đóng tàu, toa xe lửa, nơi cần sự ổn định tuyệt đối và thao tác nhanh.

  • Kiểm tra và đo lường các chi tiết nặng: Cố định các mẫu vật hoặc chi tiết cần kiểm tra trên bàn đo, đảm bảo không xê dịch trong quá trình đo lường chính xác, kể cả khi các mẫu có trọng lượng lớn.

  • Công nghiệp chế tạo máy: Kẹp các bộ phận trong quá trình sản xuất máy móc, thiết bị công nghiệp nặng.

  • Công nghiệp cao su, nhựa: Kẹp khuôn ép lớn, cố định vật liệu trong quá trình sản xuất hàng loạt.

  • Các thiết bị tự động hóa: Tích hợp vào các dây chuyền sản xuất tự động hoặc bán tự động để kẹp/nhả chi tiết một cách hiệu quả, đặc biệt là khi các chi tiết không hoàn toàn đồng nhất về kích thước và cần hành trình kẹp linh hoạt.

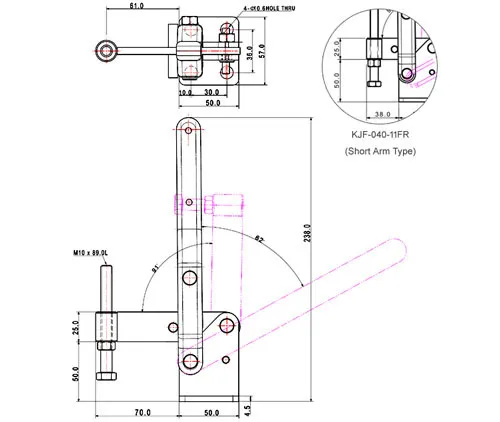

Thông số kỹ thuật kẹp gạt loại thẳng KJF-040-12F

Thông số

Giá trị

Sức chịu tải

400 kgf

Trọng lượng

889 g

Góc mở tay cầm

62˚

Góc mở cánh tay

91˚

Trục chính được cung cấp

M10 x 89.0L

Điều chỉnh trục chính

Không có

Kiểu cánh tay

Chất rắn

Chiều dài cánh tay

Dài

Loại đế

Mặt bích

Chiều cao đế

Thấp
