Kẹp gạt kiểu thẳng đứng KJF-045-12S (Lực kẹp 450 kg), một sản phẩm thuộc dòng kẹp tải trọng rất lớn và có khả năng chống ăn mòn cao từ thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), cụ thể là kẹp kiểu thẳng đứng (vertical type), được thiết kế để cố định chi tiết một cách vững chắc trong các ứng dụng công nghiệp nặng, đặc biệt trong môi trường khắc nghiệt và khi cần hành trình kẹp dài hơn.

Mô tả sản phẩm kẹp gạt kiểu thẳng đứng KJF-045-12S

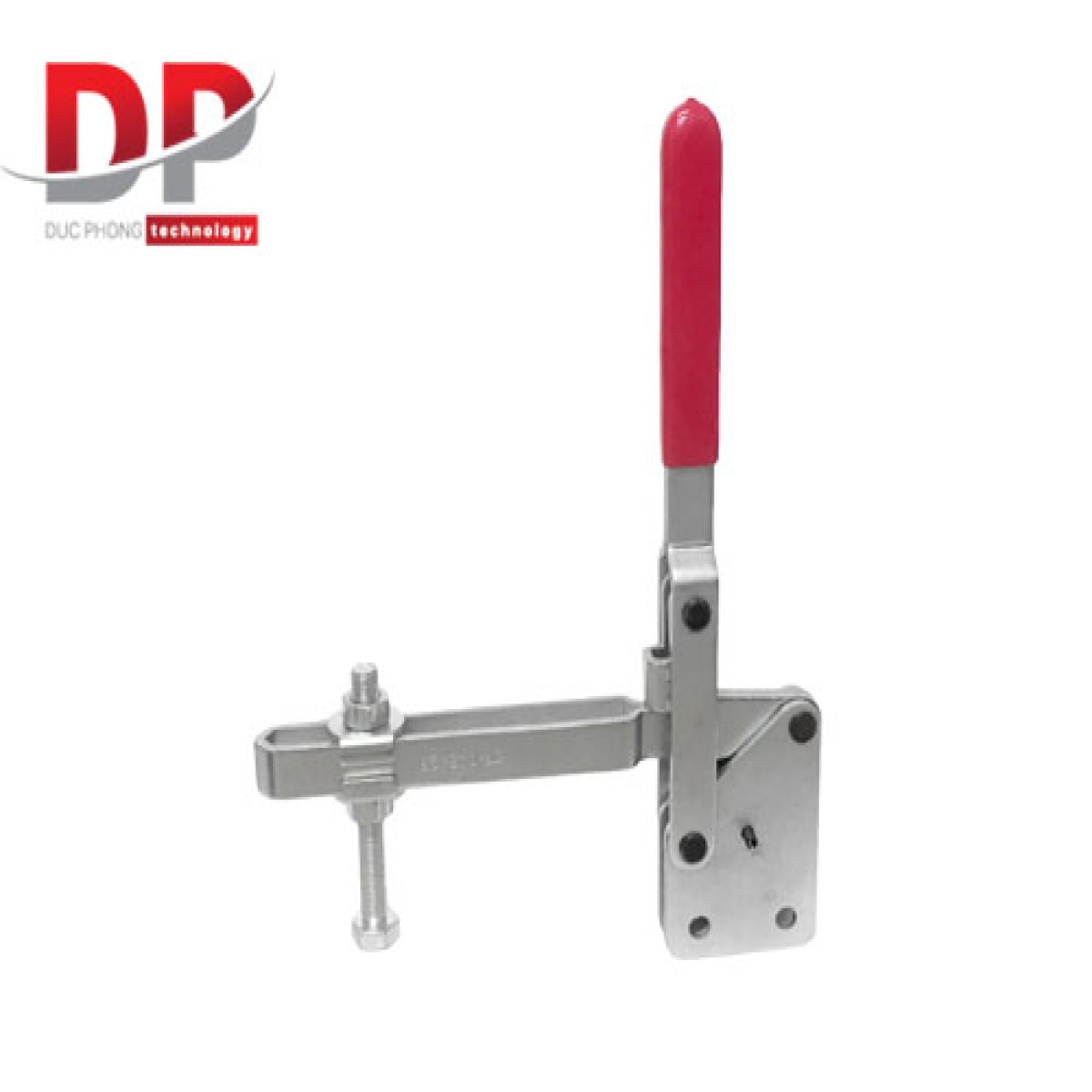

kep-kjf-045-12s-1

Đặc điểm nổi bật

  • Lực kẹp vượt trội: Kẹp này có khả năng tạo ra lực kẹp lên đến 450 kgf. Mức lực này đảm bảo giữ cực kỳ chắc chắn các chi tiết lớn, nặng hoặc chịu rung động cao, ngăn ngừa tuyệt đối sự xê dịch trong quá trình gia công, lắp ráp hoặc kiểm tra, từ đó nâng cao độ chính xác và an toàn cho công việc.

  • Thiết kế thẳng đứng (Vertical Type): Khi kẹp ở vị trí khóa, tay cầm của kẹp sẽ nằm thẳng đứng so với mặt đế. Kiểu thiết kế này giúp tiết kiệm không gian và dễ dàng thao tác trong các khu vực có diện tích hạn chế hoặc khi cần thao tác từ phía trên.

  • Vật liệu thép không gỉ: Điểm nổi bật của KJF-045-12S là việc chế tạo từ thép không gỉ (Stainless Steel). Vật liệu này mang lại khả năng chống ăn mòn vượt trội trong môi trường ẩm ướt, hóa chất, hoặc trong các ngành yêu cầu vệ sinh cao như thực phẩm, dược phẩm. Nhờ đó, tuổi thọ sản phẩm được kéo dài và duy trì hiệu suất ổn định trong điều kiện khắc nghiệt.

  • Hành trình thanh kẹp dài: Mã "12S" trong dòng KJF-045 thường chỉ ra phiên bản có hành trình thanh kẹp (plunger stroke) dài hơn so với phiên bản "-11S". Điều này rất hữu ích khi cần kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rộng hơn mà không cần điều chỉnh nhiều, tăng tính linh hoạt và hiệu quả trong sản xuất. Cụ thể, KJF-045-12S có hành trình điều chỉnh trục chính khoảng 143mm, so với 103mm của KJF-045-11S.

  • Thanh kẹp chữ U (U-Bar) có thể điều chỉnh: Kẹp thường đi kèm với một thanh kẹp dạng chữ U, cho phép bạn điều chỉnh vị trí và lắp các loại đệm kẹp khác nhau (ví dụ: đệm cao su hoặc đầu kẹp kim loại có ren) để phù hợp với bề mặt vật liệu và tăng cường độ bám.

  • Chân đế thẳng hoặc mặt bích: Dựa trên thông tin từ nhà sản xuất, phiên bản "12S" của KJF-045 thường đi kèm với chân đế thẳng (Straight Base), mặc dù một số nhà cung cấp có thể quy đổi hoặc cung cấp phiên bản mặt bích tương tự. Thiết kế chân đế này giúp việc lắp đặt kẹp trở nên cực kỳ chắc chắn và ổn định trên mọi bề mặt phẳng.

  • Tay cầm tiện lợi: Kẹp thường có tay cầm bọc nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác, đặc biệt với lực kẹp lớn.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (hoặc kéo lên), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 450kg, thiết kế thẳng đứng, hành trình dài và đặc tính thép không gỉ, Kẹp gạt kiểu thẳng đứng KJF-045-12S lý tưởng cho nhiều ứng dụng công nghiệp nặng, đặc biệt trong các môi trường đặc thù và yêu cầu linh hoạt về khoảng cách kẹp:

  • Jig và đồ gá tải trọng cao: Cố định các chi tiết lớn, nặng trong các jig gá cho máy phay CNC, máy hàn, hoặc các hệ thống gia công tự động hóa, đặc biệt khi cần kẹp theo phương thẳng đứng, trong môi trường ăn mòn và cần điều chỉnh linh hoạt cho các chi tiết có độ dày khác nhau.

  • Lắp ráp kết cấu lớn: Giữ chặt các bộ phận trong quá trình lắp ráp các kết cấu lớn trong ngành ô tô, đóng tàu, toa xe lửa, nơi cần sự ổn định tuyệt đối, thao tác nhanh và khả năng thích ứng với biên độ kẹp lớn.

  • Ngành thực phẩm và đồ uống: Sử dụng trong dây chuyền sản xuất, nơi yêu cầu cao về vệ sinh, chống gỉ sét do tiếp xúc với nước hoặc hóa chất tẩy rửa.

  • Ngành dược phẩm và y tế: Ứng dụng trong các thiết bị, phòng thí nghiệm, nơi cần vật liệu không gỉ để đảm bảo vệ sinh và an toàn.

  • Công nghiệp hóa chất: Kẹp các chi tiết trong môi trường có hóa chất ăn mòn, đảm bảo tuổi thọ thiết bị.

  • Môi trường biển và ngoài trời: Sử dụng trên các thiết bị, kết cấu thường xuyên tiếp xúc với nước biển hoặc môi trường ẩm ướt.

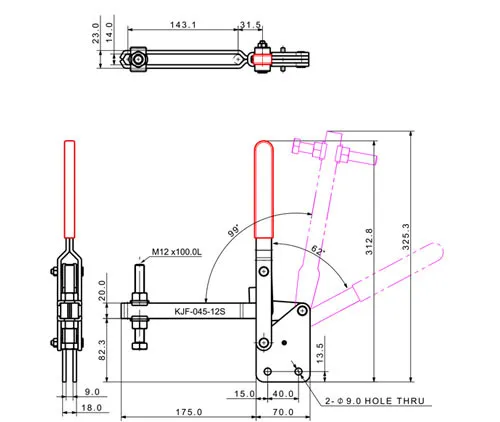

Thông số kỹ thuật kẹp gạt kiểu thẳng đứng KJF-045-12S

Thông số

Giá trị

Sức chịu tải

450 kgf

Trọng lượng

1440 g

Góc mở tay cầm

62˚

Góc mở cánh tay

99˚

Trục chính được cung cấp

M12 x 100.0L

Điều chỉnh trục chính

143 mm

Kiểu cánh tay

Trong

Chiều dài cánh tay

Dài

Loại đế

Thẳng

Chiều cao đế

Thấp
