Kẹp gạt loại thẳng KJF-055-12F (Lực kẹp 550 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 34

Kẹp gạt loại thẳng KJF-055-12F (Lực kẹp 550 kg), một sản phẩm thuộc phân khúc kẹp tải trọng cực lớn và hành trình dài của thương hiệu KJF (Hàn Quốc). Đây là một loại kẹp nhanh (toggle clamp), được thiết kế đặc biệt để cung cấp lực kẹp cực mạnh và thao tác đẩy/kéo theo phương thẳng cho các ứng dụng công nghiệp nặng, nơi cần khả năng điều chỉnh khoảng cách kẹp rất linh hoạt.

Mô tả sản phẩm kẹp gạt loại thẳng KJF-055-12F

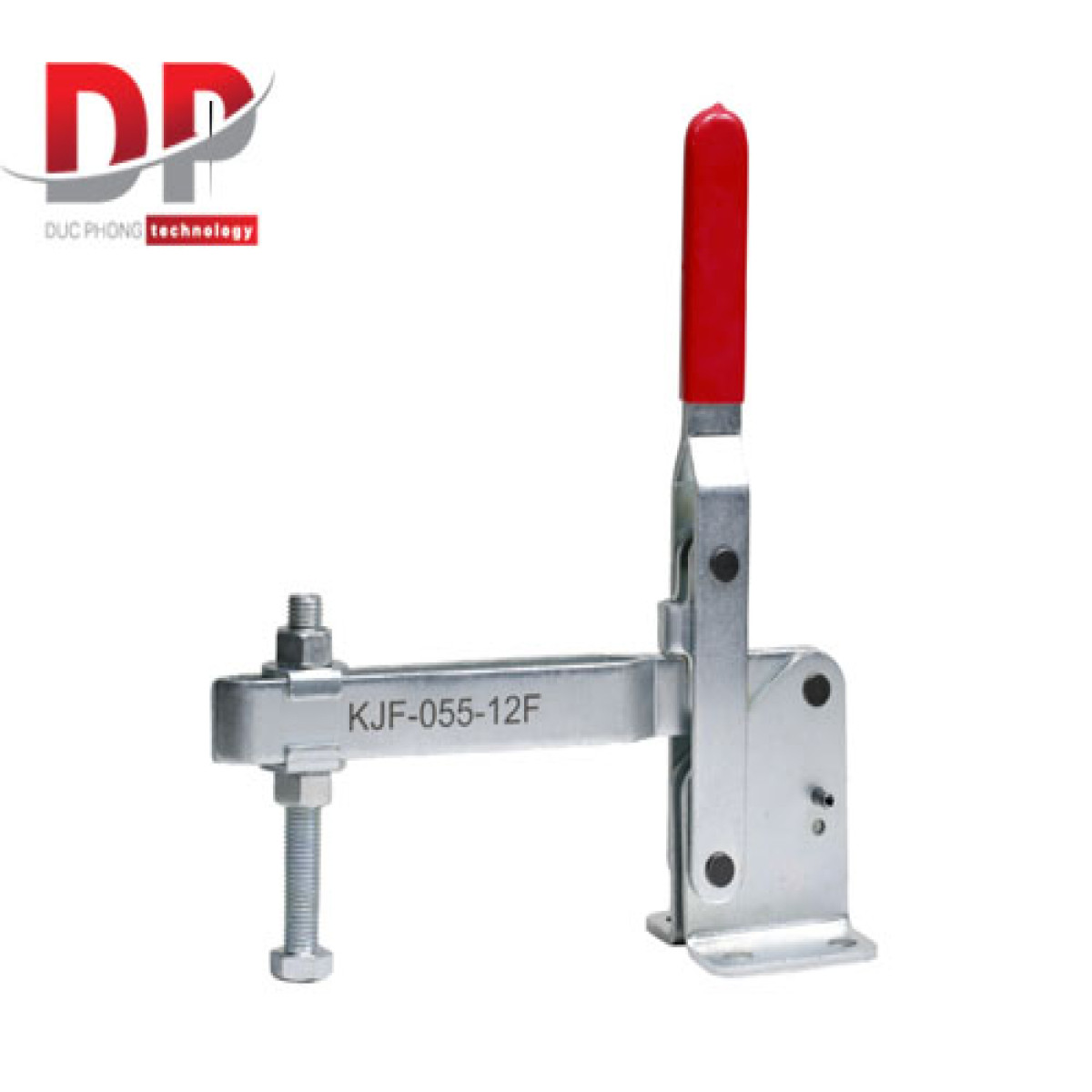

kep-kjf-055-12f-1

Đặc điểm nổi bật

  • Lực kẹp vượt trội: Kẹp này có khả năng tạo ra lực kẹp lên đến 550 kgf. Mức lực này đảm bảo cố định cực kỳ vững chắc các chi tiết lớn, nặng hoặc chịu lực rung động cao, ngăn ngừa tuyệt đối sự xê dịch trong quá trình gia công, lắp ráp hay kiểm tra. Điều này giúp tăng cường độ chính xác và an toàn cho công việc.

  • Thiết kế gạt thẳng: Kẹp hoạt động bằng cách đẩy hoặc kéo tay cầm theo một đường thẳng, di chuyển thanh kẹp tới hoặc lui để giữ chặt vật liệu. Thiết kế này lý tưởng cho các ứng dụng cần thao tác nhanh chóng và chính xác theo phương ngang hoặc dọc.

  • Hành trình thanh kẹp siêu dài: Mã "12F" trong dòng KJF-055 thường chỉ ra phiên bản có hành trình thanh kẹp (plunger stroke) rất dài. Điều này cực kỳ hữu ích khi cần kẹp các vật liệu có độ dày hoặc vị trí khác nhau trong một phạm vi rất rộng mà không cần điều chỉnh nhiều, tăng tính linh hoạt và hiệu quả trong sản xuất. Hành trình kẹp của KJF-055-12F có thể lên đến 180mm hoặc hơn, giúp kẹp dễ dàng thích nghi với nhiều loại chi tiết lớn và sâu.

  • Chân đế mặt bích: Thiết kế chân đế dạng mặt bích giúp việc lắp đặt kẹp trở nên cực kỳ chắc chắn và ổn định trên mọi bề mặt phẳng. Bạn có thể dễ dàng bắt vít kẹp vào bàn làm việc, đồ gá hoặc máy móc một cách an toàn.

  • Vật liệu và độ bền: Thân kẹp thường được làm từ thép chất lượng cao (có thể mạ kẽm để chống gỉ) với các chi tiết được gia công chính xác, đảm bảo độ bền và tuổi thọ cao trong môi trường công nghiệp khắc nghiệt, chịu được tải trọng và tần suất sử dụng liên tục.

  • Tay cầm tiện lợi: Thường có tay cầm bằng nhựa (màu đỏ) giúp tăng cường độ bám và mang lại cảm giác thoải mái khi thao tác, đặc biệt với lực kẹp lớn.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy hoặc kéo tay cầm, hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết" (over-center locking action). Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần thao tác ngược lại, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với lực kẹp 550kg và thiết kế gạt thẳng cùng hành trình siêu dài, Kẹp gạt loại thẳng KJF-055-12F lý tưởng cho các ứng dụng công nghiệp nặng nhất, nơi đòi hỏi sự chắc chắn, hiệu quả và khả năng linh hoạt tối đa trong việc kẹp các chi tiết có độ dày rất khác nhau:

  • Jig và đồ gá tải trọng cực cao: Cố định các chi tiết siêu lớn, siêu nặng trong các jig gá cho máy phay CNC, máy hàn, hoặc các hệ thống gia công tự động hóa, nơi cần lực kẹp mạnh mẽ và ổn định tuyệt đối cùng khả năng kẹp các vật thể có độ dày hoặc vị trí biến đổi đáng kể.

  • Lắp ráp kết cấu siêu lớn: Giữ chặt các bộ phận trong quá trình lắp ráp các kết cấu lớn trong ngành ô tô (khung xe tải, xe buýt), đóng tàu, toa xe lửa, nơi cần sự ổn định tuyệt đối, thao tác nhanh và khả năng điều chỉnh khoảng cách kẹp lớn.

  • Kiểm tra và đo lường các chi tiết cực nặng: Cố định các mẫu vật hoặc chi tiết cần kiểm tra trên bàn đo, đảm bảo không xê dịch trong quá trình đo lường chính xác, kể cả khi các mẫu có trọng lượng rất lớn và hình dạng phức tạp.

  • Công nghiệp chế tạo máy: Kẹp các bộ phận trong quá trình sản xuất máy móc, thiết bị công nghiệp siêu nặng.

  • Công nghiệp cao su, nhựa: Kẹp khuôn ép lớn, cố định vật liệu trong quá trình sản xuất hàng loạt với yêu cầu lực kẹp cao và hành trình kẹp cực rộng.

  • Các thiết bị tự động hóa: Tích hợp vào các dây chuyền sản xuất tự động hoặc bán tự động để kẹp/nhả chi tiết một cách hiệu quả, đặc biệt là khi các chi tiết không hoàn toàn đồng nhất về kích thước và cần hành trình kẹp rất linh hoạt.

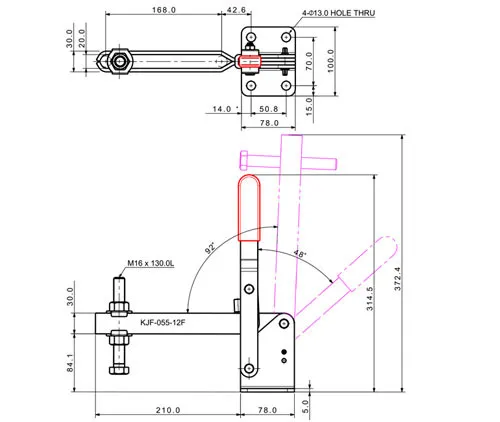

Thông số kỹ thuật kẹp gạt loại thẳng KJF-055-12F

Thông số

Giá trị

Sức chịu tải

550 kgf

Trọng lượng

2560 g

Góc mở tay cầm

48˚

Góc mở cánh tay

92˚

Trục chính được cung cấp

M16 x 130.0L

Điều chỉnh trục chính

168 mm

Kiểu cánh tay

Trong

Chiều dài cánh tay

Dài

Loại đế

Mặt bích

Chiều cao đế

Thấp
