Kẹp thẳng đứng KJF-010-11AS (Lực kẹp 100 kg)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 24

Kẹp thẳng đứng KJF-010-11AS là một trong những loại kẹp nhanh (toggle clamp) phổ biến và hiệu quả, được thiết kế để giữ chặt các chi tiết trong nhiều ứng dụng công nghiệp. Với khả năng tạo ra lực kẹp 100kg và thiết kế đứng tiện lợi, sản phẩm này giúp tối ưu hóa quy trình gá kẹp, tăng năng suất và đảm bảo độ chính xác cao.

Mô tả sản phẩm kẹp thẳng đứng KJF-010-11AS

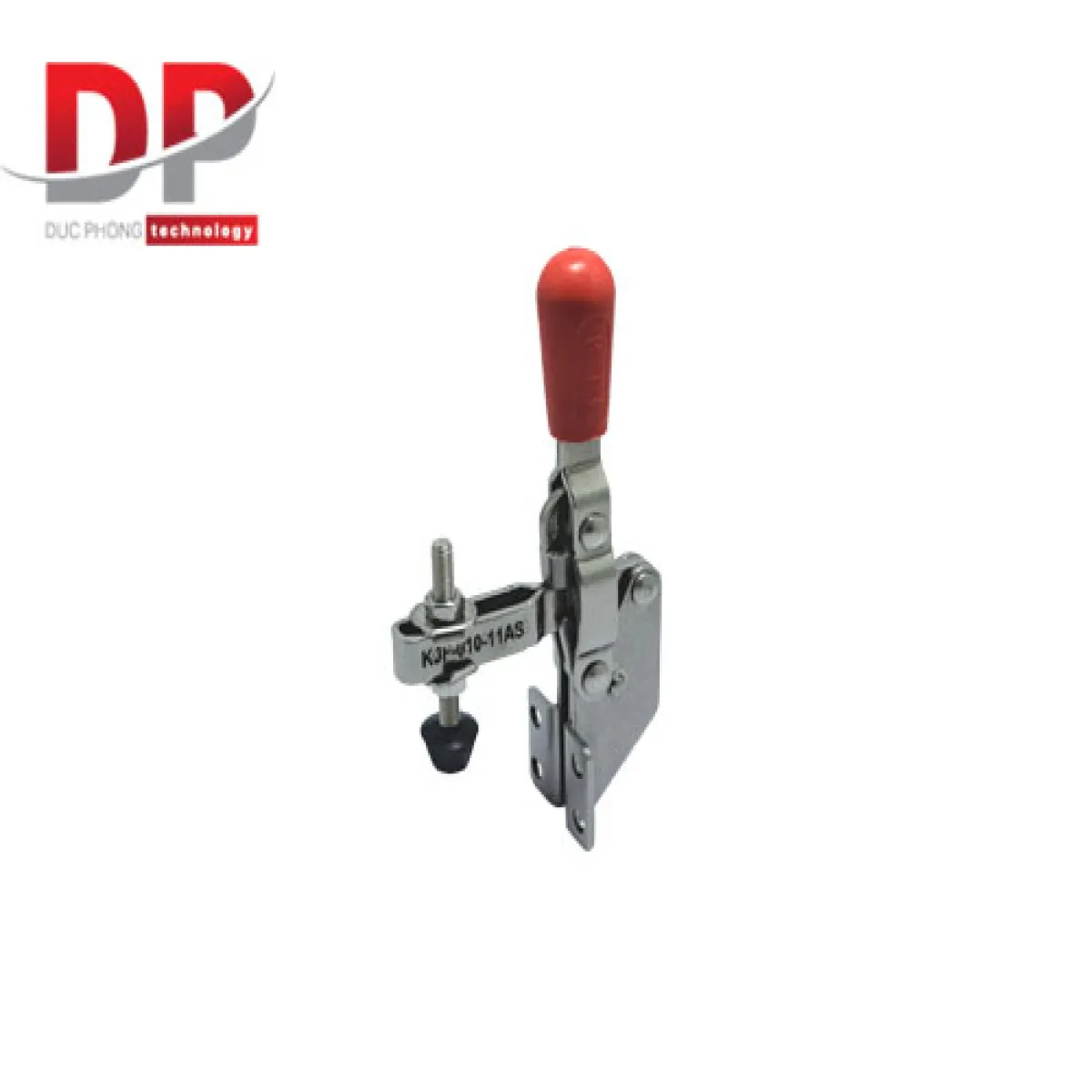

kep-thang-dung-kjf-010-11as-1

Đặc điểm nổi bật

  • Lực kẹp 100kg: Kẹp cung cấp lực giữ 100 kgf, phù hợp để cố định chắc chắn các chi tiết có kích thước và trọng lượng vừa phải, đảm bảo chúng không bị xê dịch trong quá trình gia công, lắp ráp hay kiểm tra.

  • Thiết kế thẳng đứng (Vertical Hold-Down Type): Tay cầm của kẹp sẽ nằm thẳng đứng (vuông góc với mặt phẳng lắp đặt) khi ở trạng thái khóa. Kiểu thiết kế này tiết kiệm không gian theo chiều ngang, rất tiện lợi khi thao tác trong các khu vực hẹp hoặc khi cần kẹp từ phía trên.

  • Chân đế thẳng (Straight Base): Thiết kế chân đế dạng thẳng giúp việc lắp đặt kẹp dễ dàng trên các bề mặt phẳng hoặc thành của đồ gá, đảm bảo sự ổn định và chắc chắn khi kẹp chịu tải.

  • Tay cầm bọc nhựa (Plastic Handle): Phiên bản "AS" thường có tay cầm được bọc một lớp nhựa (thường màu đỏ hoặc đen), giúp tăng độ bám, chống trượt và tạo cảm giác thoải mái hơn cho người vận hành trong quá trình sử dụng.

  • Độ bền cao: Kẹp được chế tạo từ vật liệu chất lượng (thường là thép mạ kẽm để chống gỉ, hoặc có thể có phiên bản thép không gỉ tùy biến thể), đảm bảo tuổi thọ lâu dài và khả năng chịu được môi trường công nghiệp khắc nghiệt.

  • Điều chỉnh linh hoạt: Kẹp thường đi kèm với trục chính có thể điều chỉnh (Spindle Supplied), cho phép người dùng tinh chỉnh vị trí và lực kẹp để phù hợp với các độ dày và hình dạng vật liệu khác nhau.

Nguyên lý hoạt động

Kẹp gạt (toggle clamp) hoạt động dựa trên nguyên lý đòn bẩy và các khớp nối. Khi người dùng đẩy tay cầm xuống (đối với kẹp đứng), hệ thống các khớp nối sẽ di chuyển và khóa chặt ở một "điểm chết". Tại điểm này, một lực kẹp mạnh mẽ được tạo ra, giữ chặt vật liệu. Để nhả kẹp, chỉ cần kéo tay cầm lên, các khớp sẽ mở ra và giải phóng vật liệu. Cơ chế này cho phép thực hiện thao tác kẹp và nhả cực kỳ nhanh chóng và hiệu quả.

Ứng dụng phổ biến

Với thiết kế tiện lợi và lực kẹp đáng tin cậy, Kẹp thẳng đứng KJF-010-11AS được ứng dụng rộng rãi trong nhiều lĩnh vực:

  • Gia công cơ khí: Cố định chi tiết trên các máy công cụ như máy khoan, máy phay, máy CNC, hoặc trong các quy trình hàn, mài.

  • Lắp ráp sản phẩm: Giữ chặt các bộ phận trong quá trình lắp ráp thiết bị điện tử, đồ gia dụng, linh kiện ô tô, v.v.

  • Chế tạo đồ gá (Jig) và khuôn mẫu: Là thành phần thiết yếu trong việc thiết kế và chế tạo các đồ gá, khuôn kẹp chuyên dụng, giúp tăng năng suất và độ chính xác trong sản xuất hàng loạt.

  • Công nghiệp gỗ: Kẹp giữ phôi gỗ trong quá trình cắt, bào, dán.

  • Kiểm tra và đo lường: Cố định các mẫu vật hoặc chi tiết để kiểm tra chất lượng, đo đạc.

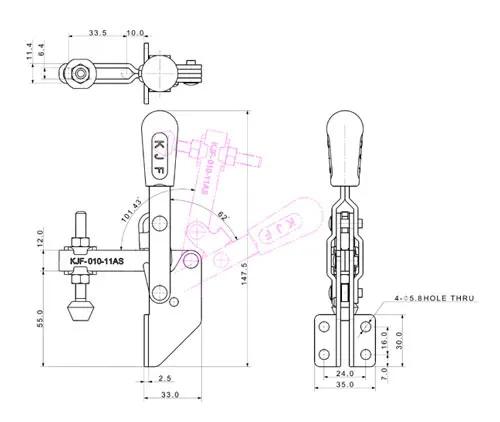

Thông số kỹ thuật kẹp thẳng đứng KJF-010-11AS

Thông số

Giá trị

Sức chịu tải

100 kgf

Trọng lượng

187 g

Góc mở tay cầm

62˚

Góc mở thanh kẹp

101˚

Trục chính được cung cấp

M6x58.0L

Điều chỉnh trục chính

34 mm

Kiểu cánh tay

Trong

Chiều dài cánh tay

Ngắn

Loại đế

Góc

Chiều cao đế

Thấp
